PARROQUIA DE SAN AGUSTÍN CHIAUTLA
| Ubicación: | Parroquia de San Agustin, Avenida 5 de Mayo No.1 Norte, Colinia Centro, c.p. 74730 Chiautla de Tapia, Puebla. |
| Dimensiones: | 5800 m2 |
| Año: | 2018 |
| Descripción estructural: | Muros de carga de roca caliza, con bovedas en la mayor parte de la construccion, cupulas y arcos de medio punto, cimentacion de mamposteria, nivelacion de terreno por medio de dos sotanos. |
| Para: | estauro Compas y Canto S.A. de C.V. - INAH. |
| Empresa: | GATT Ingenieros y Arquitectos Asociados S.A. de C.V. |

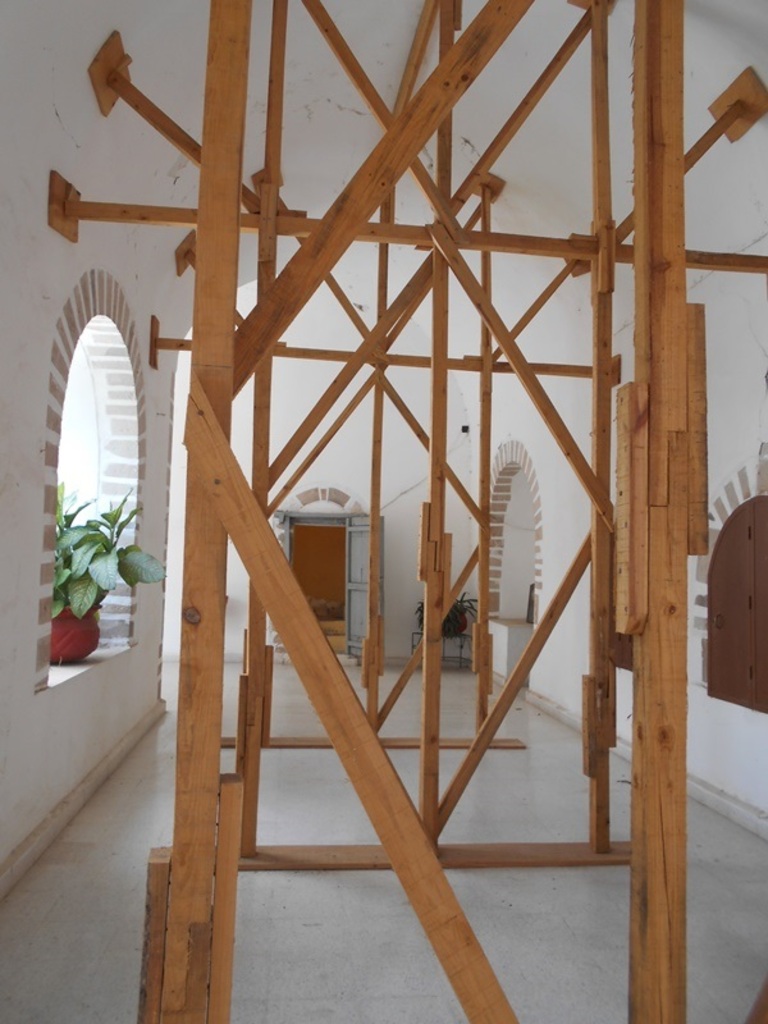

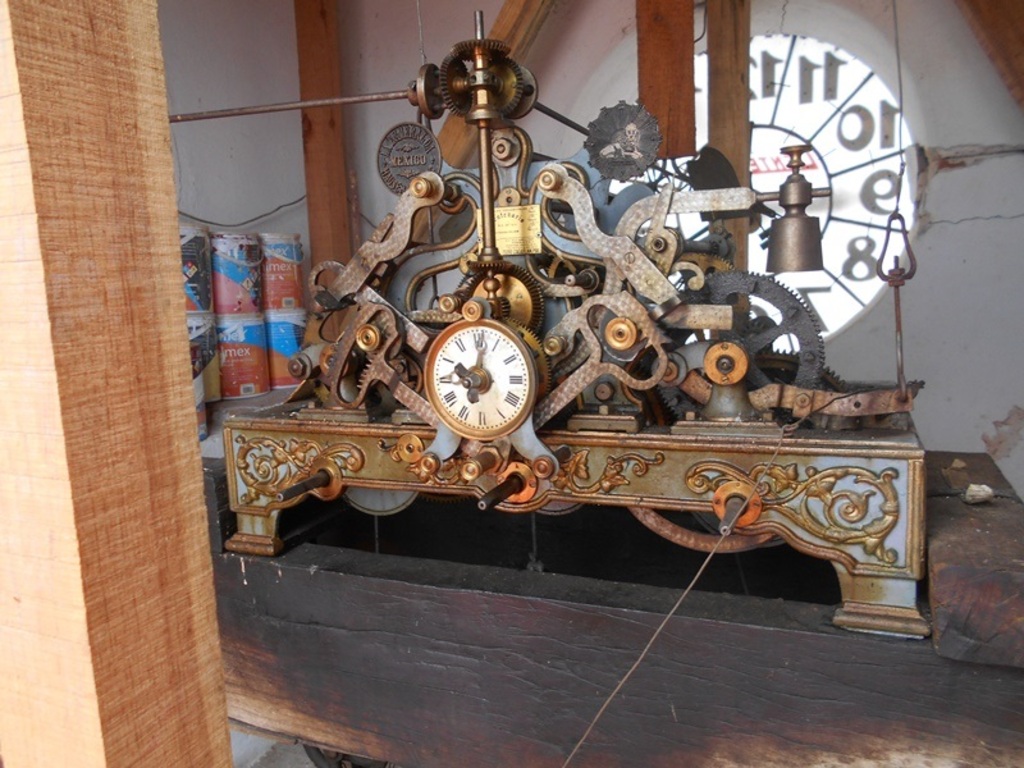

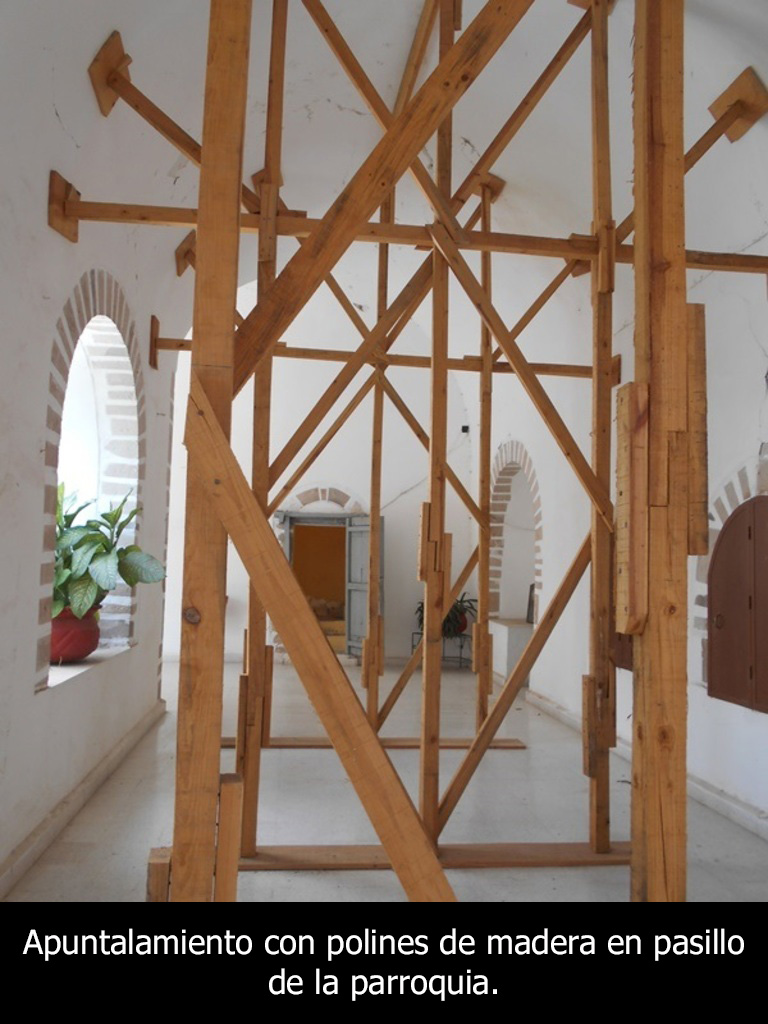

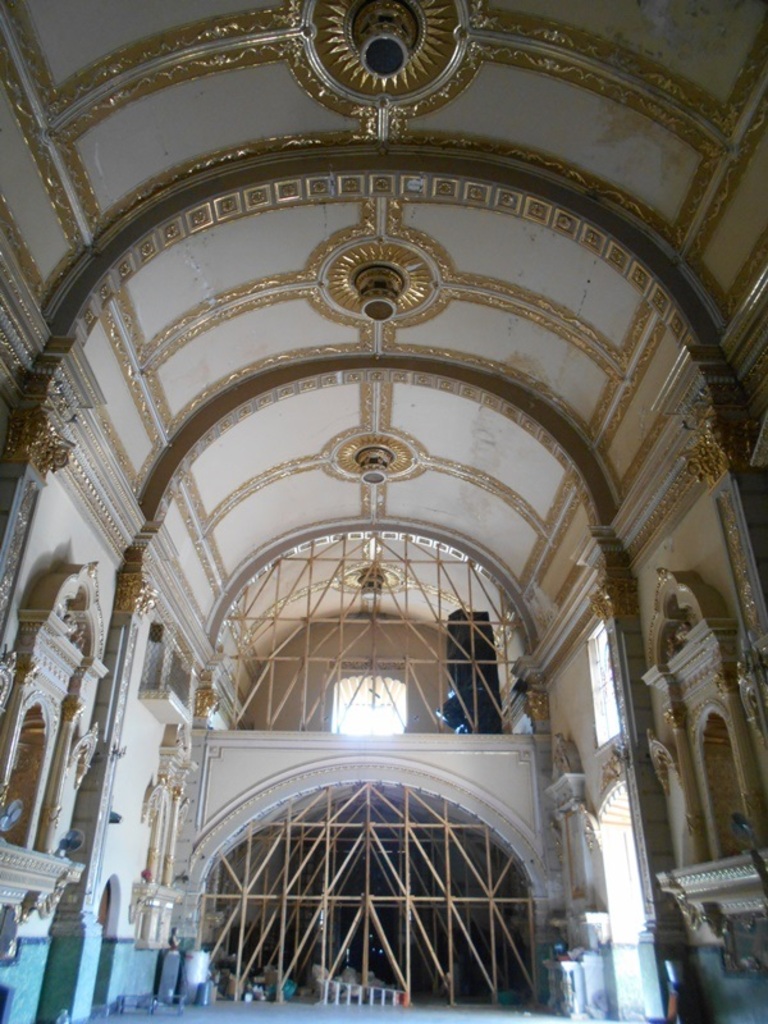

Diseño de refuerzo estructural para un edificio con características patrimoniales, refuerzo estructural con perfiles OR y restauración de elementos patrimoniales que componen el inmueble.

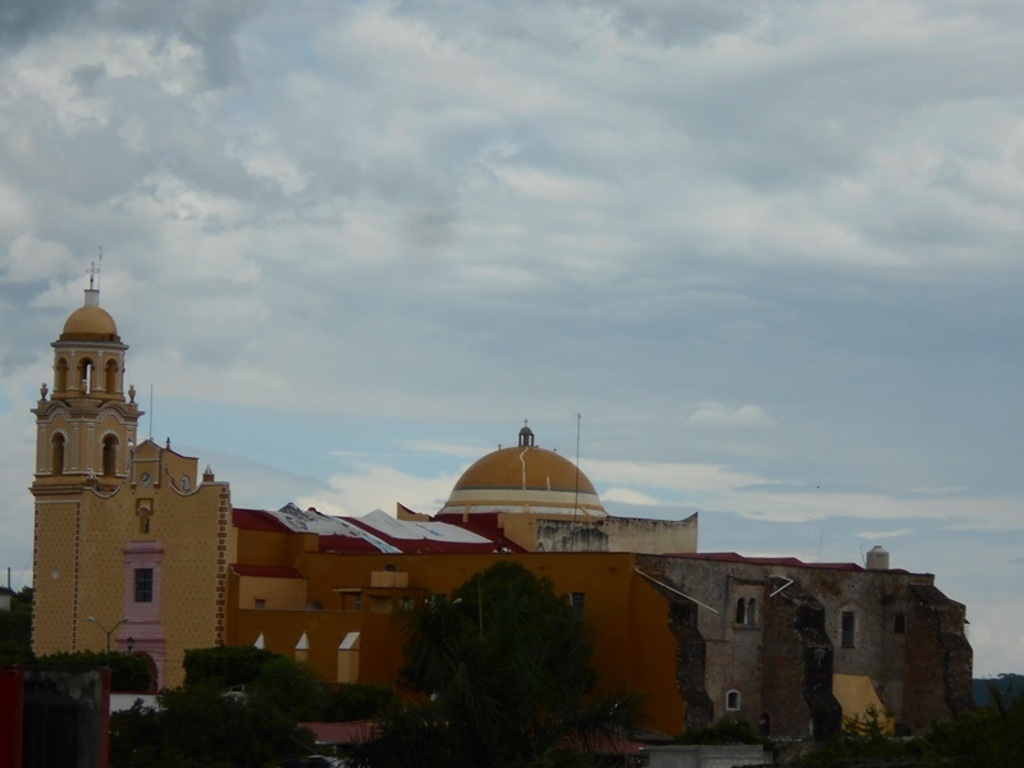

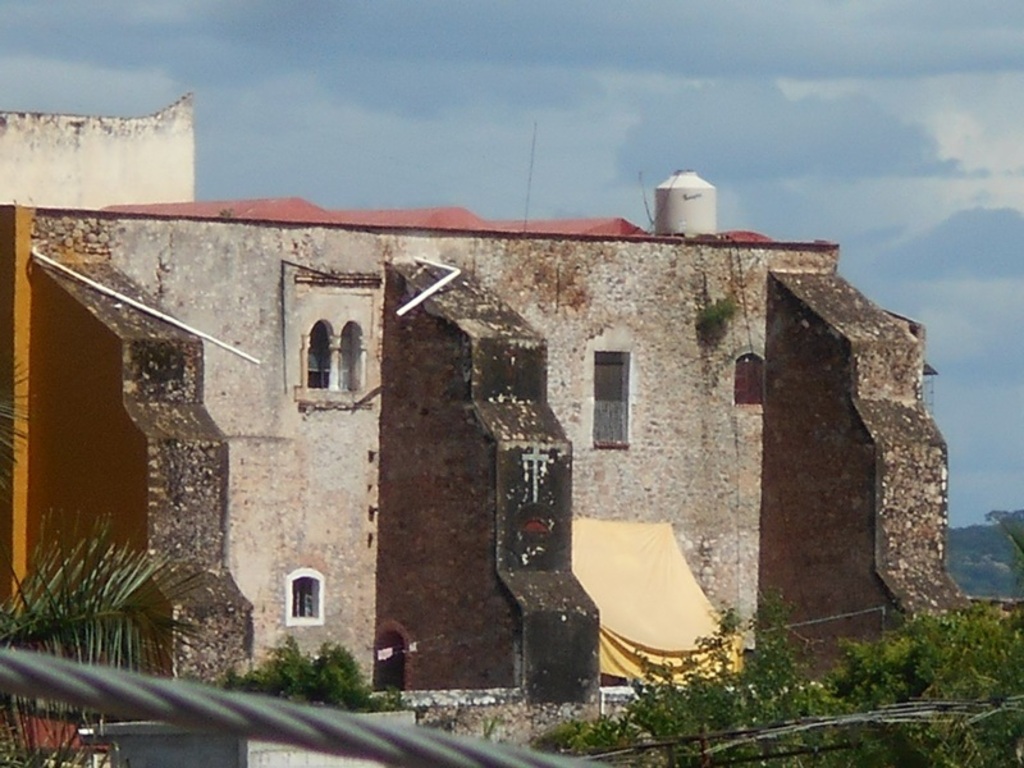

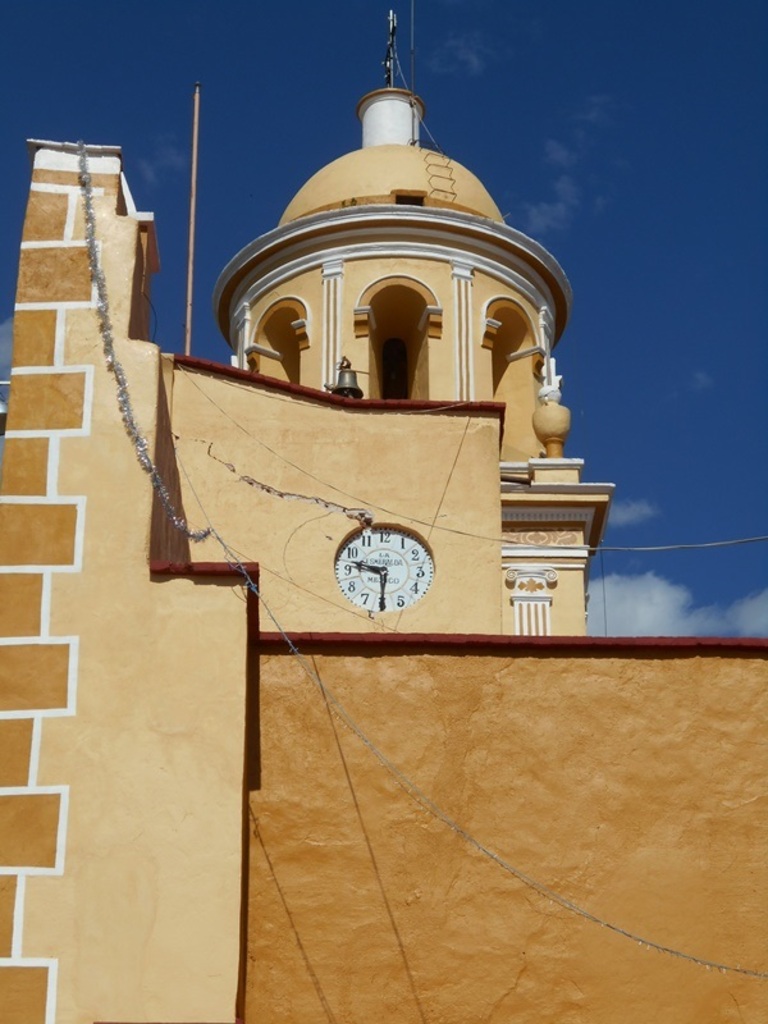

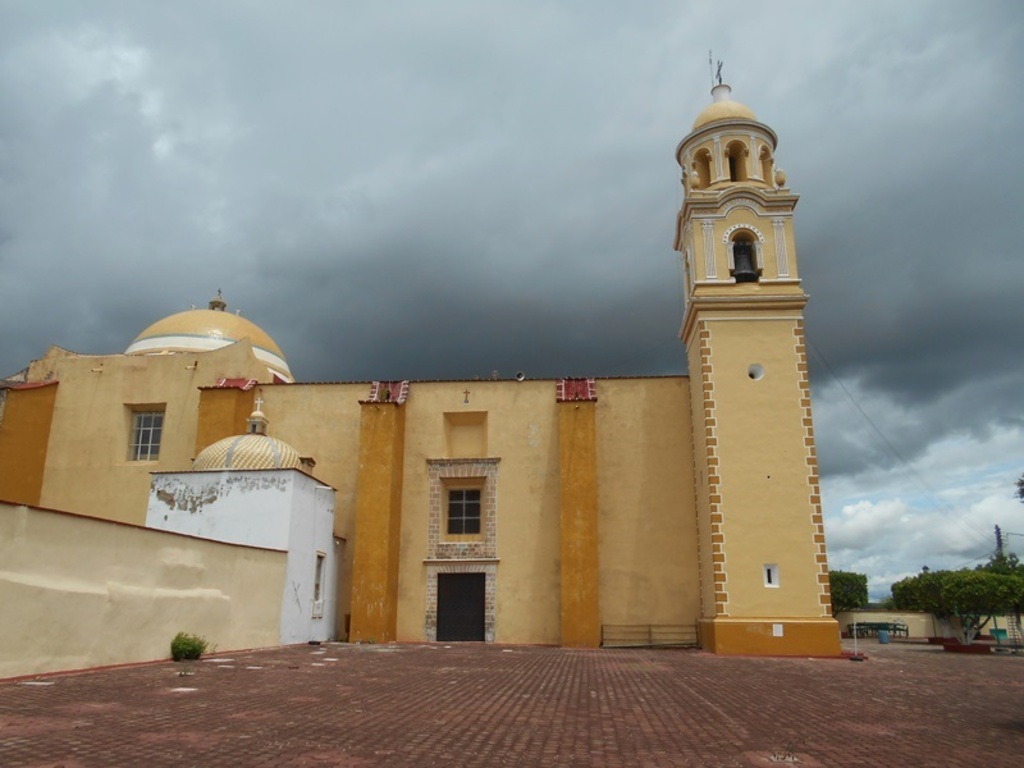

Fachada lateral de la Parroquia de San Agustín de Chiautla.
PARROQUIA DE SAN AGUSTÍN CHIAUTLA
Chiautla de Tapia es una ciudad localizada en el suroeste del estado de Puebla, cuenta con imágenes y lugares importantes como, la Iglesia de Tlanichiautla donde se encuentra la Virgen de la Asunción, la imagen de San Miguel Arcángel que se localiza en la Iglesia de barrio y la Parroquia de San Agustín. La Parroquia sufrió daños estructurales por el sismo ocurrido el 19 de Septiempre de 2017, por lo que se realizó un dictamen de estabilidad y daño estructural, proyecto de refuerzo estructural y procedimiento de mantenimiento.
DISEÑO ESTRUCTURAL VISTA LATERAL IZQUIERDA
Para el desarrollo del proyecto de refuerzo estructural, conservación y restauración se elaboraron actividades preliminares para recabar la mayor cantidad de información posible del inmueble, realizando levantamientos geométricos-estructurales, estudios geotécnicos, geofísicos y estudios de mecánica de materiales.
DISEÑO ESTRUCTURAL VISTA LATERAL DERECHA

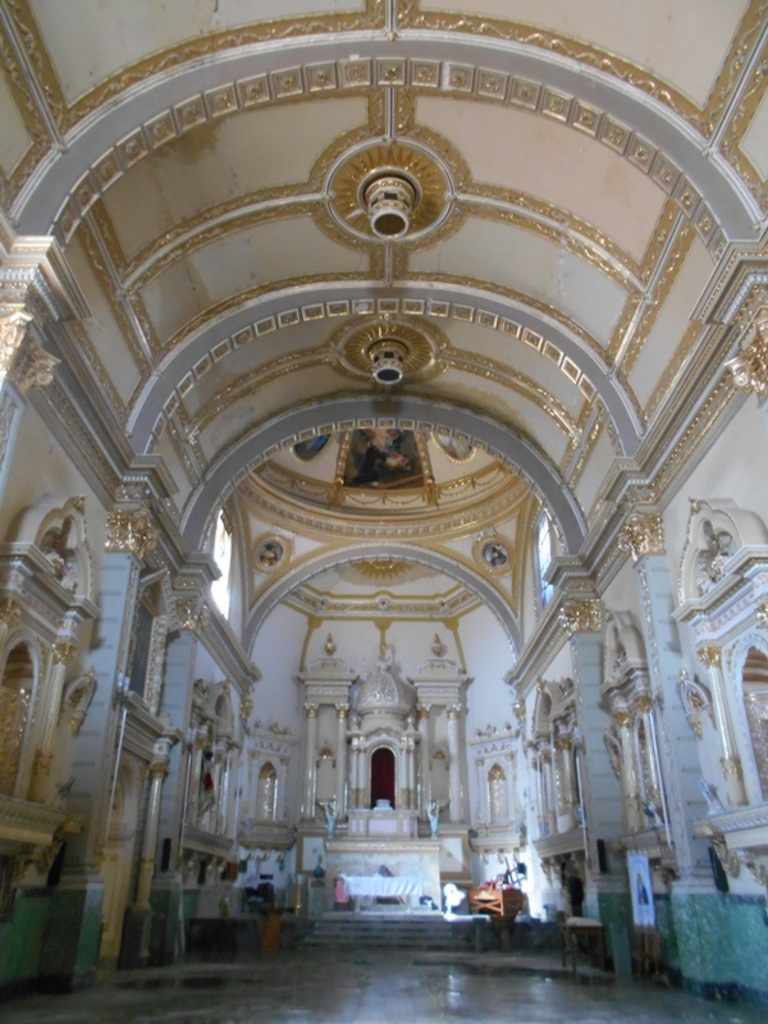

La modelación de edificios históricos a diferencia de cortante, usualmente están compuestos por geometrías irregulares o poco convencionales como cúpulas, bóvedas, arcos, y por lo tanto, las estrategias de modelación se auxilian con programas de procesamiento tridimencional generando una malla de elementos finitos que simula eficientemente las propiedades geométricas de edificios históticos.
DISEÑO ESTRUCTURAL VISTA FRONTAL Y LATERAL IZQ
La discretización en el modelo matemático de los elementos principaes estructurales se elaboró con base al sistema constructivo de cada elemento, muros arcos capillas están compuestas por piezas de mampostería irregulares, por lo tanto, en el modelo de análisis estructural posee esas mismas características irregulares en el mallado.

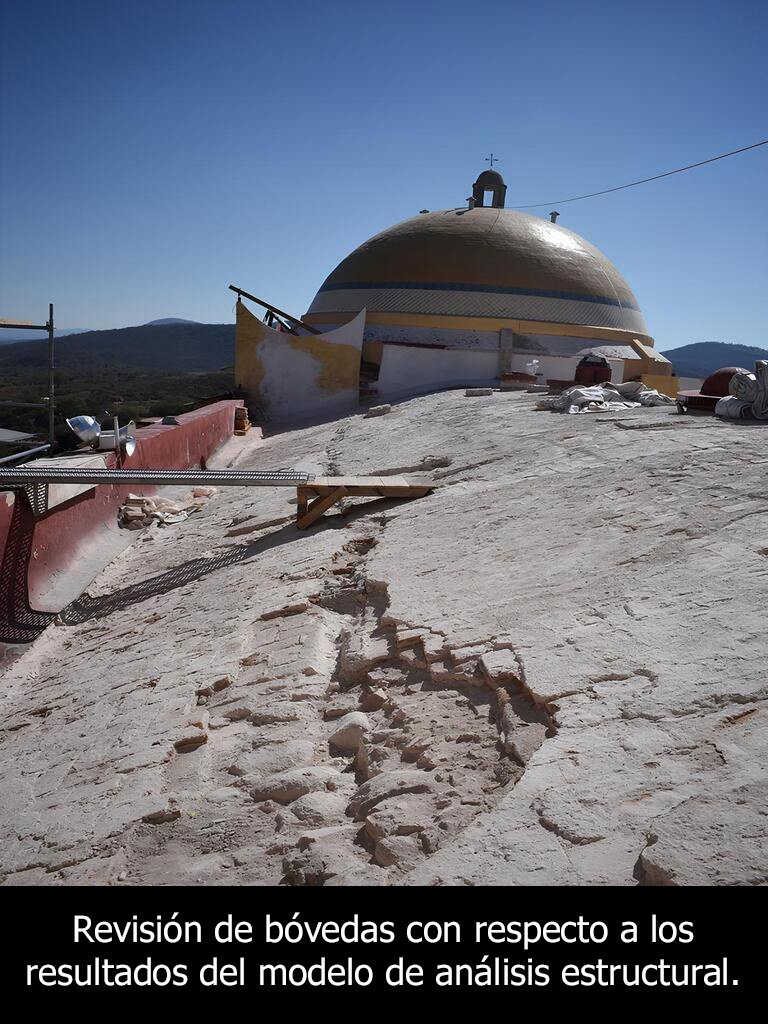

PARROQUIA DE SAN AGUSTIN
Se inducen acciones permanentes, variables y accidentales, las cuales representan estados de carga de funcionamiento normal del edificio (cargas muertas y vivas) y efectos que pueden representarse en casos extraordinarios. Se simulan escenarios en donde, con una probabilidad no despreciable que ocurra, la interacción de las acciones al mismo tiempo y en distintas direcciones.
Ex-convento de San Agustin Obispo CHIAUTLA
PLANOS
Parroquia de San Agustín CHIAUTLA
EJE 3
Planos esquemáticos de los refuerzos en el eje 3 a los arcos por medio de cuñas metálicas y detalles estructurales de los arcos, así como su comportamiento estático.
Ver plano
Parroquia de San Agustín CHIAUTLA
EJE 6
Planos esquemáticos en el eje 6 a los arcos por medio de cuñas metálicas y detalles estructurales de los arcos, así como su comportamiento estático.
Ver plano
Parroquia de San Agustín CHIAUTLA
REFUERZO EN MURO
Propuesta de reforzamiento en muro de mampostería, se indica a detalles la estructura que se debe habilitar y las conexiones que se deben realizar.
ver plano
Parroquia de San Agustín CHIAUTLA
IMAGEN DEL MODELO MATEMÁTICO (DESPLAZAMIENTOS)
Se muestran imágenes de los modelos estructurales virtuales, se indican desplazamientos de los nodos gráficamente por degradado de color las zonas de mayor esfuerzo.
ver plano

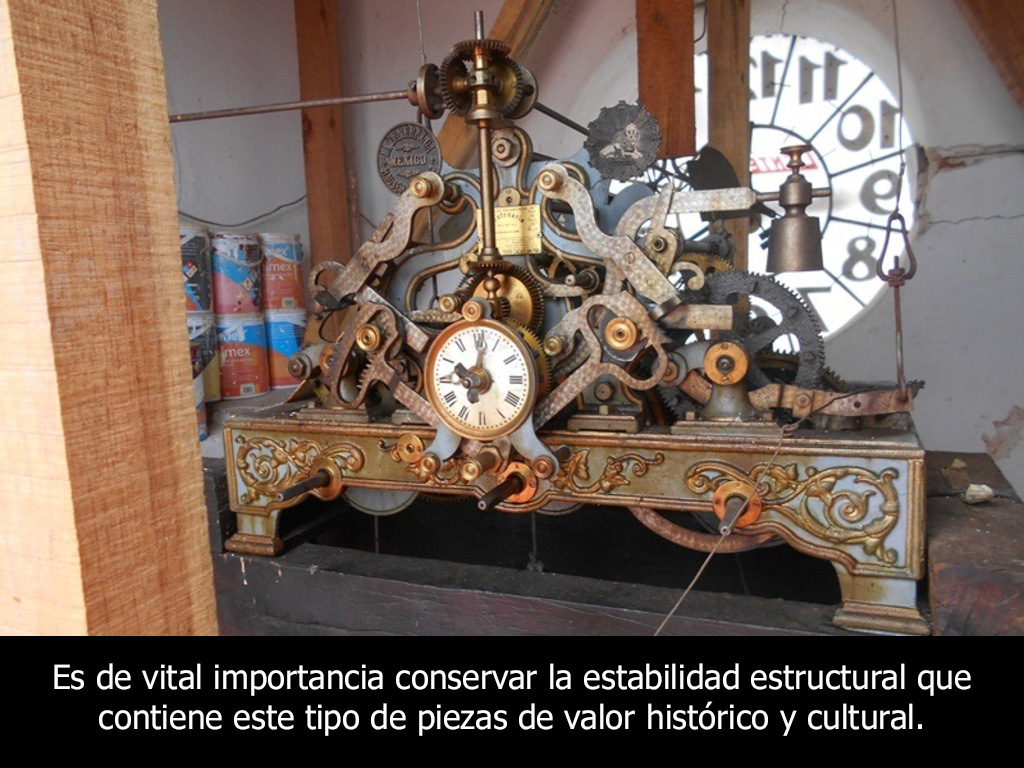

La conservación de edificios históricos o patrimoniales es muy importante ya que, muchos de ellos se vuelven hitos culturales para las personas que habitan en la región, además de ser un atractivo turístico y pueden ser vestigios de hechos importantes en la historia de México.

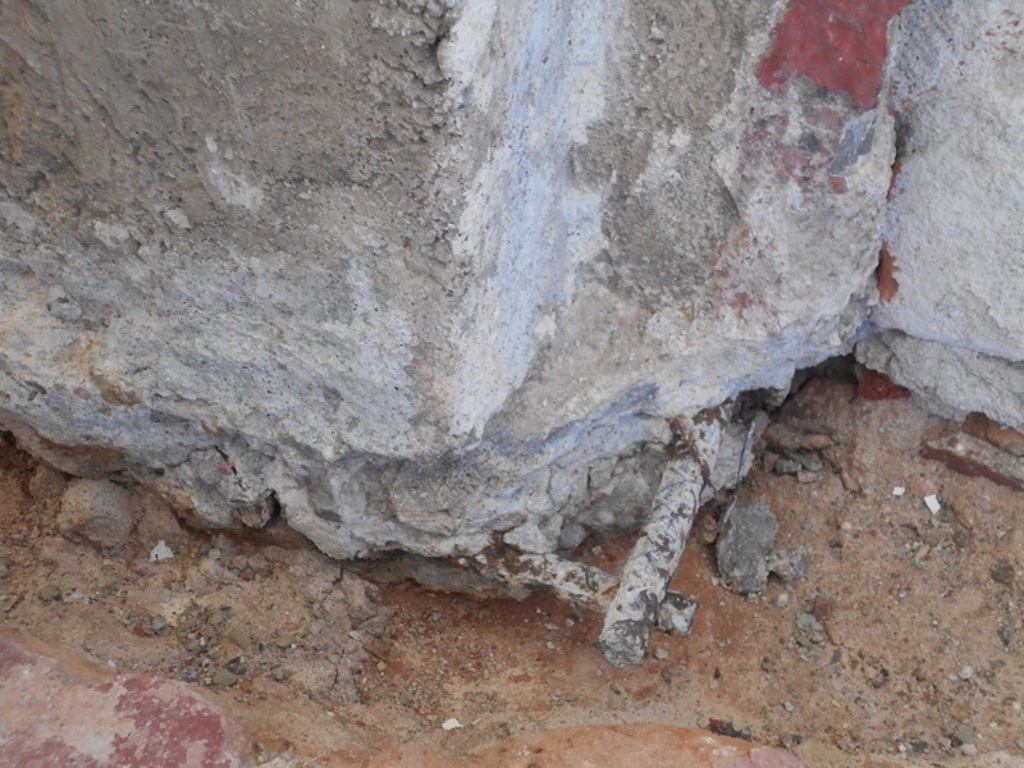

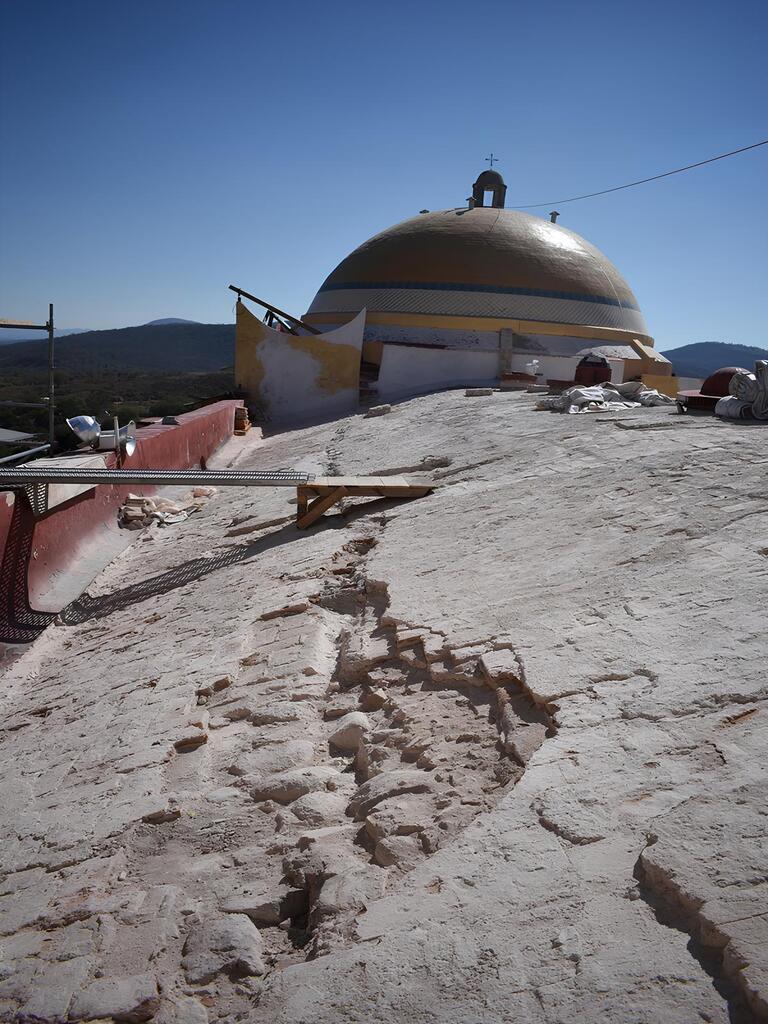

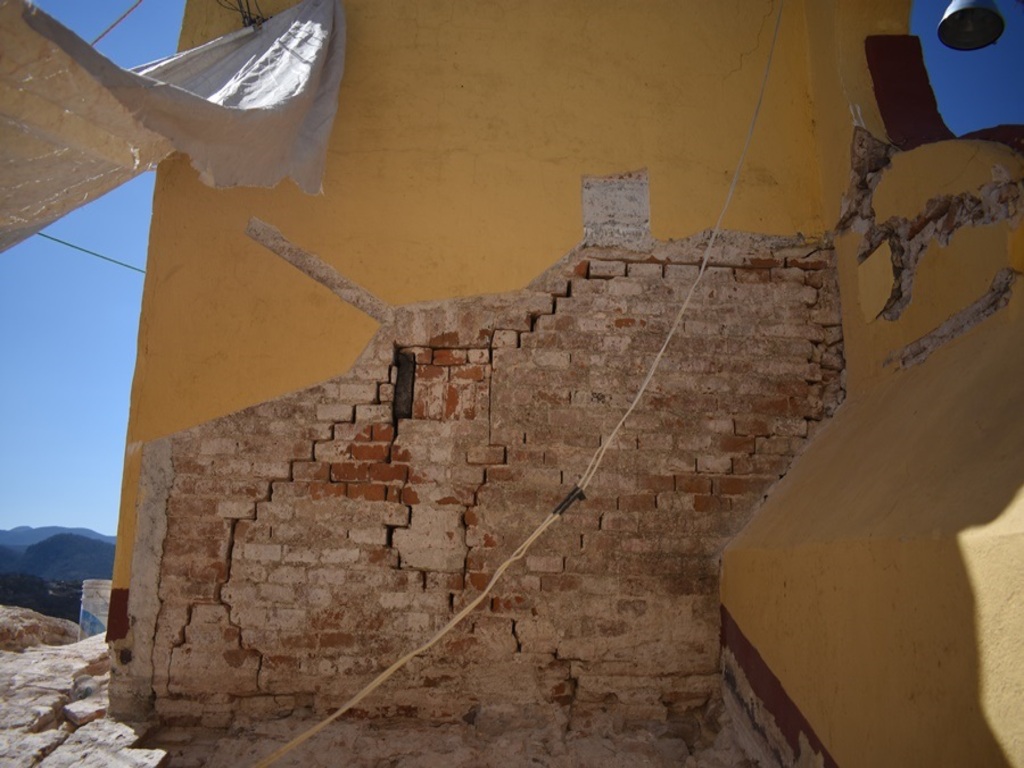

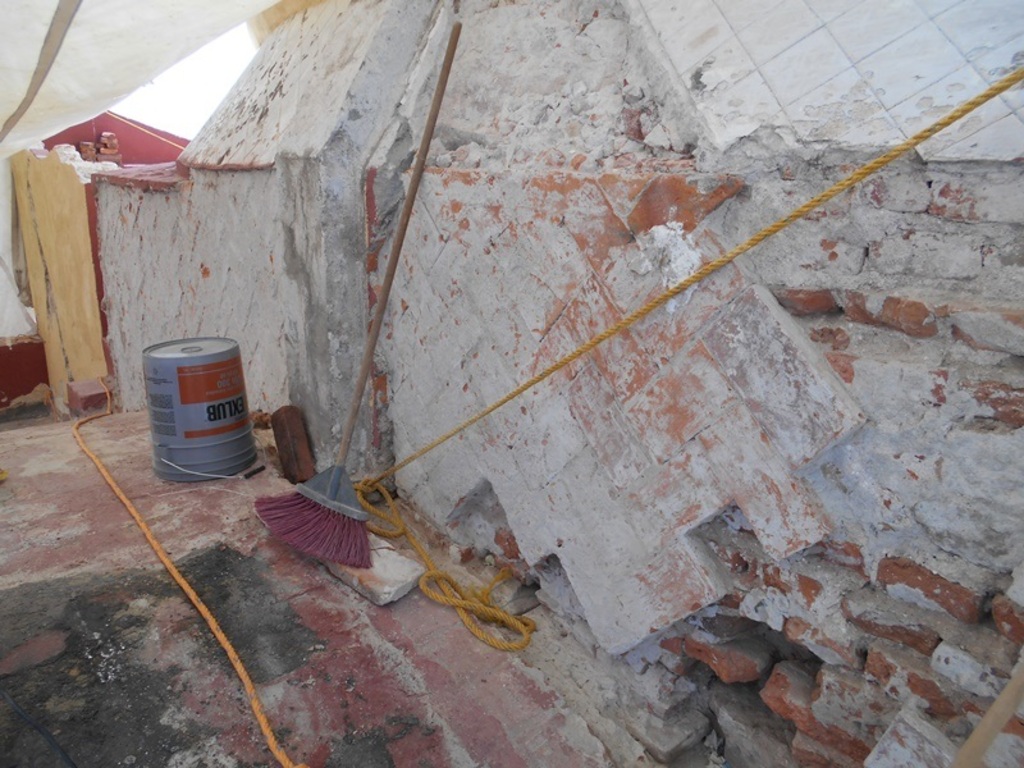

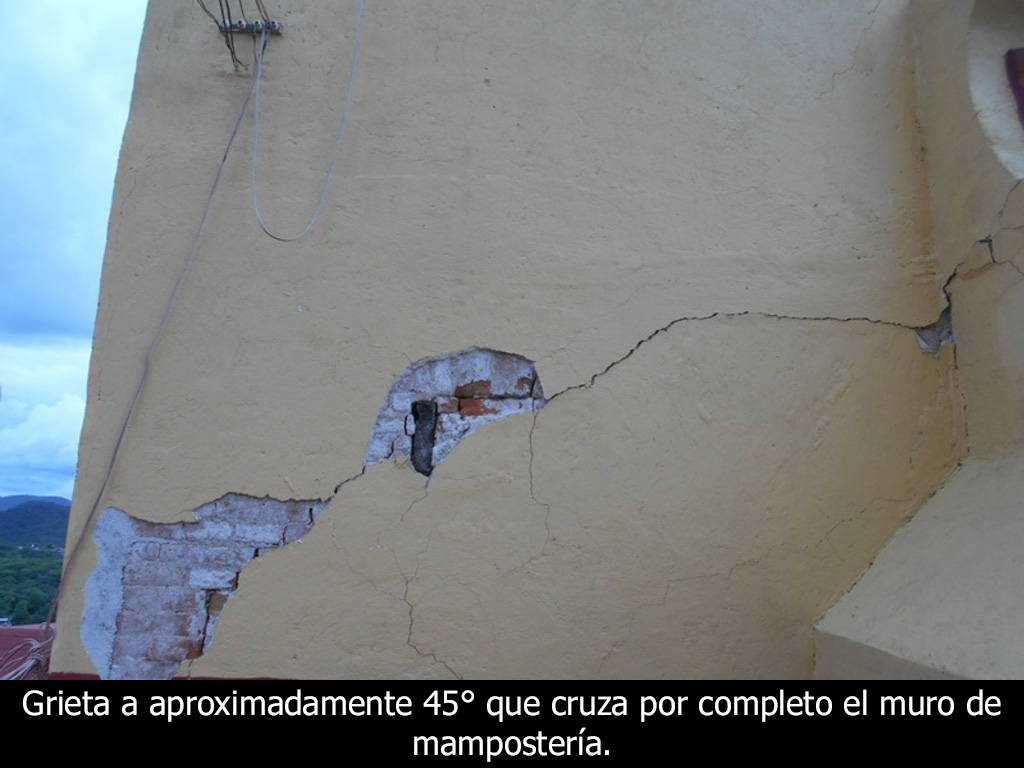

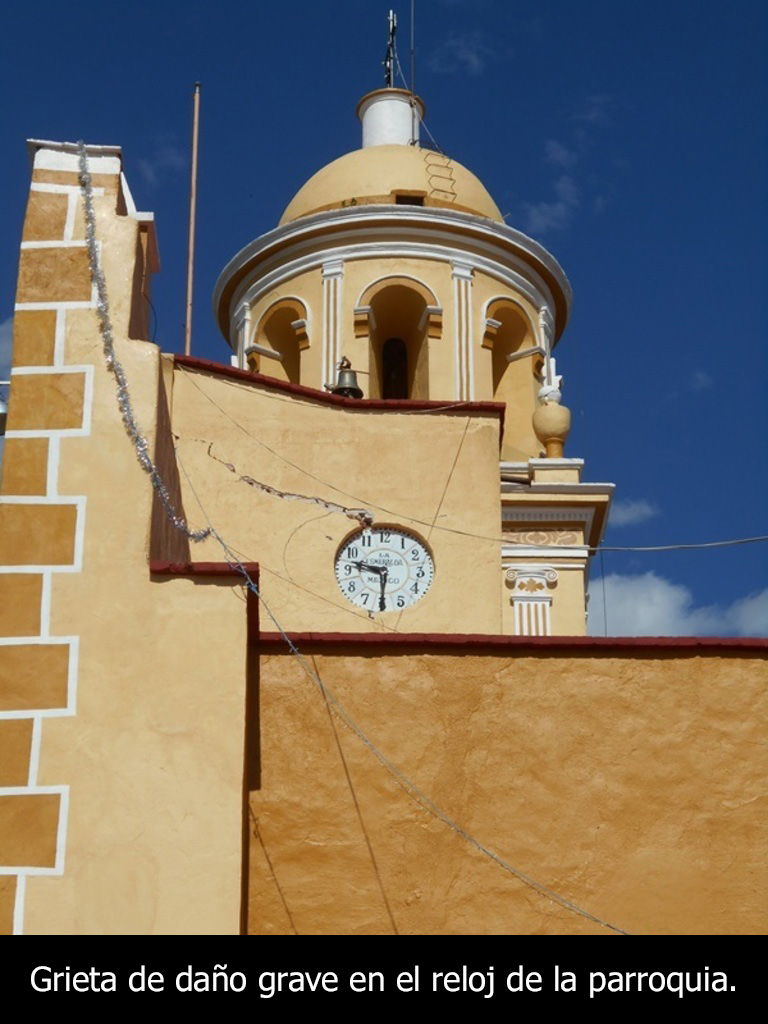

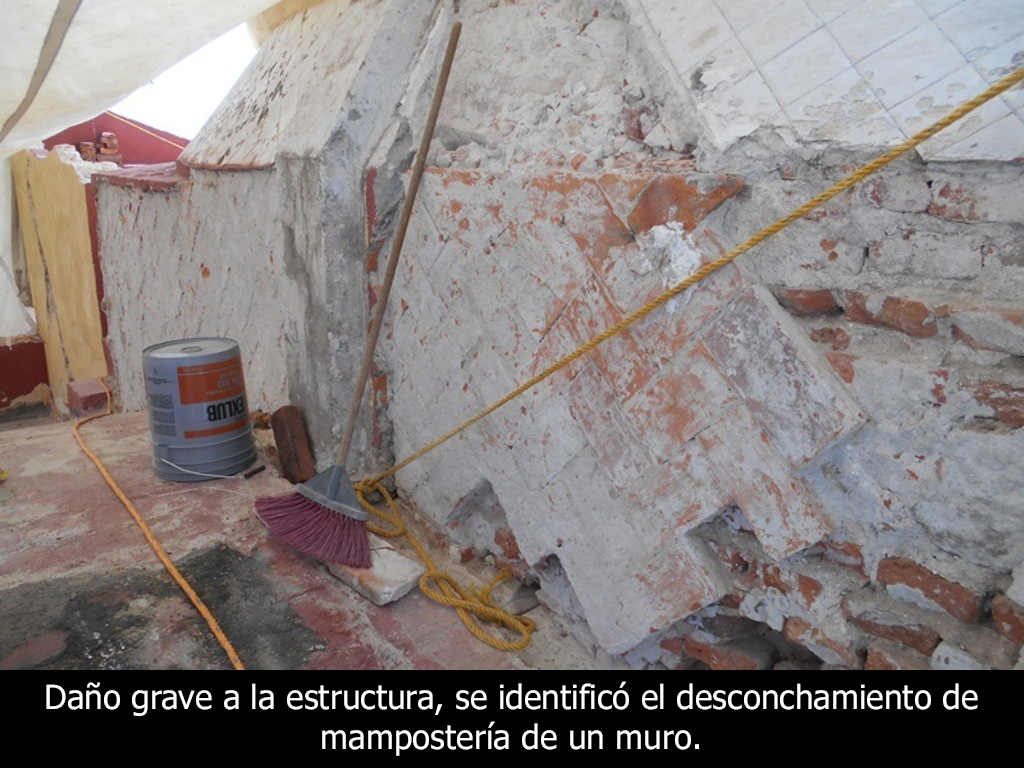

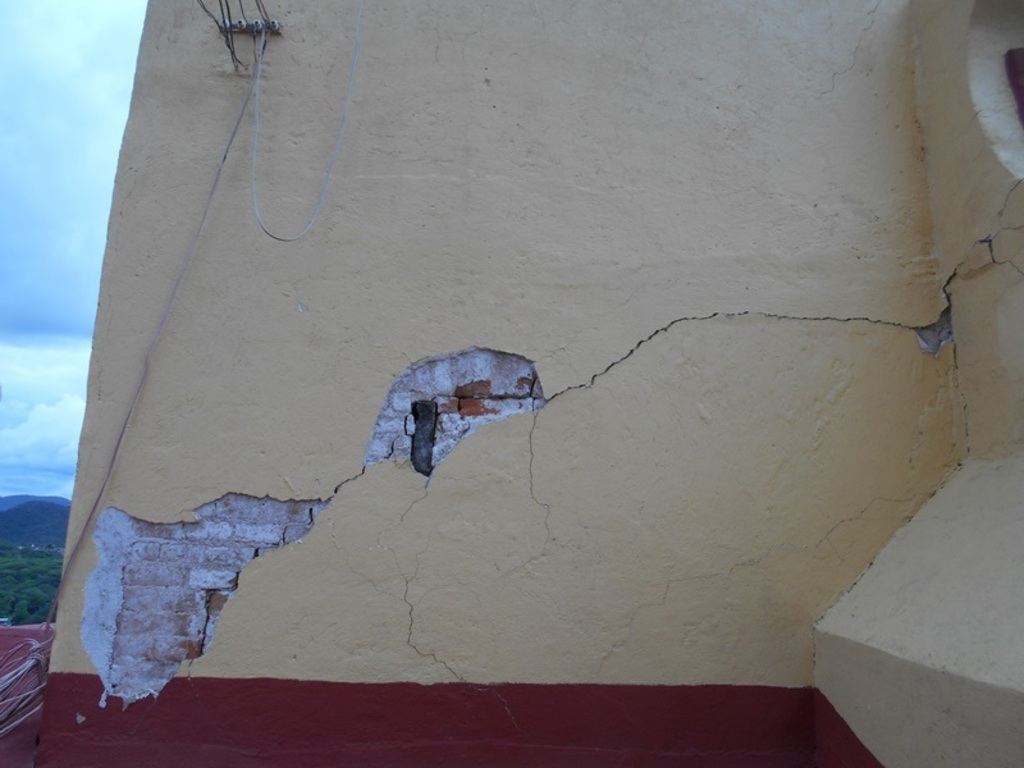

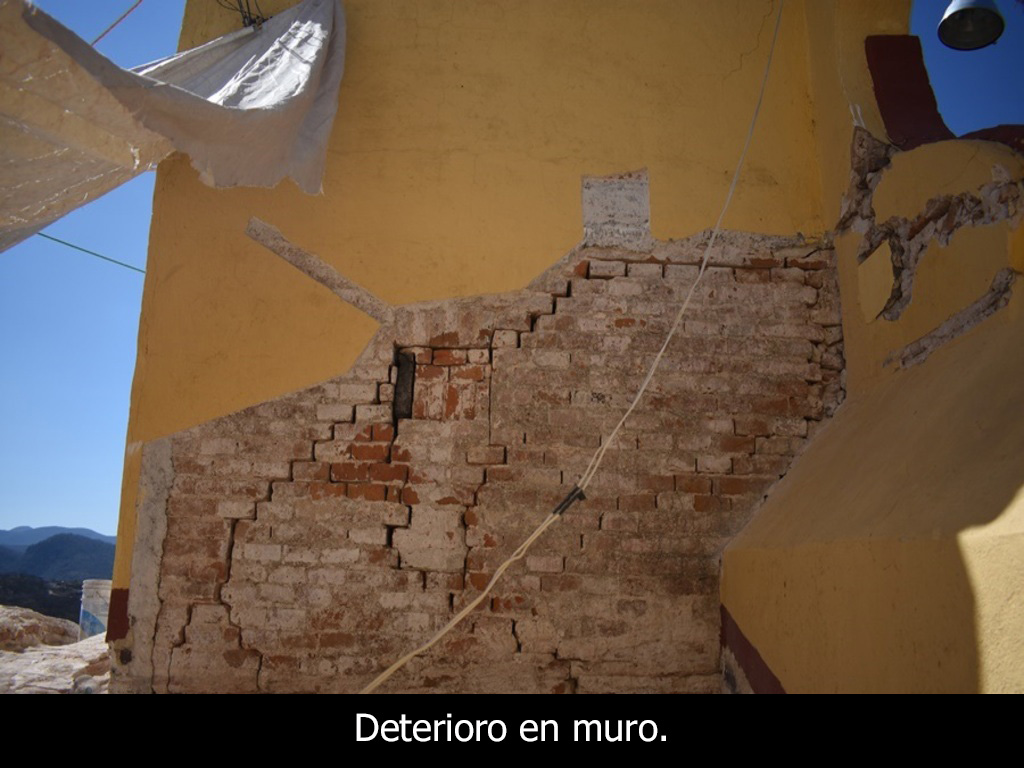

DETERIORO DE MURO DE CUPULA
Los deterioros en estructuras son prácticas inevitables, esto puede suceder por diversos factores (usualmente externos), por ejemplo, el deterioro por corrosión, humedad, desastres naturales, mal mantenimiento, una intervención inapropiada para el material, etc. Esto conlleva a que los edificios se encuentren en risego de colapso si no se atiende a tiempo y con los procedimientos adecuados.

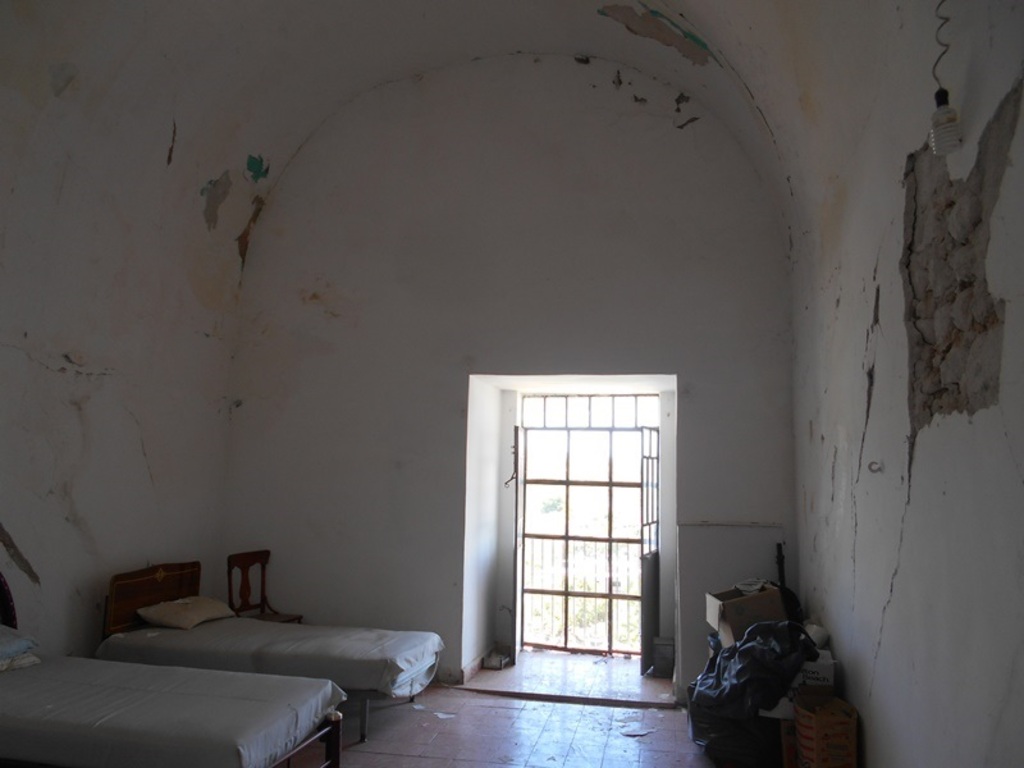

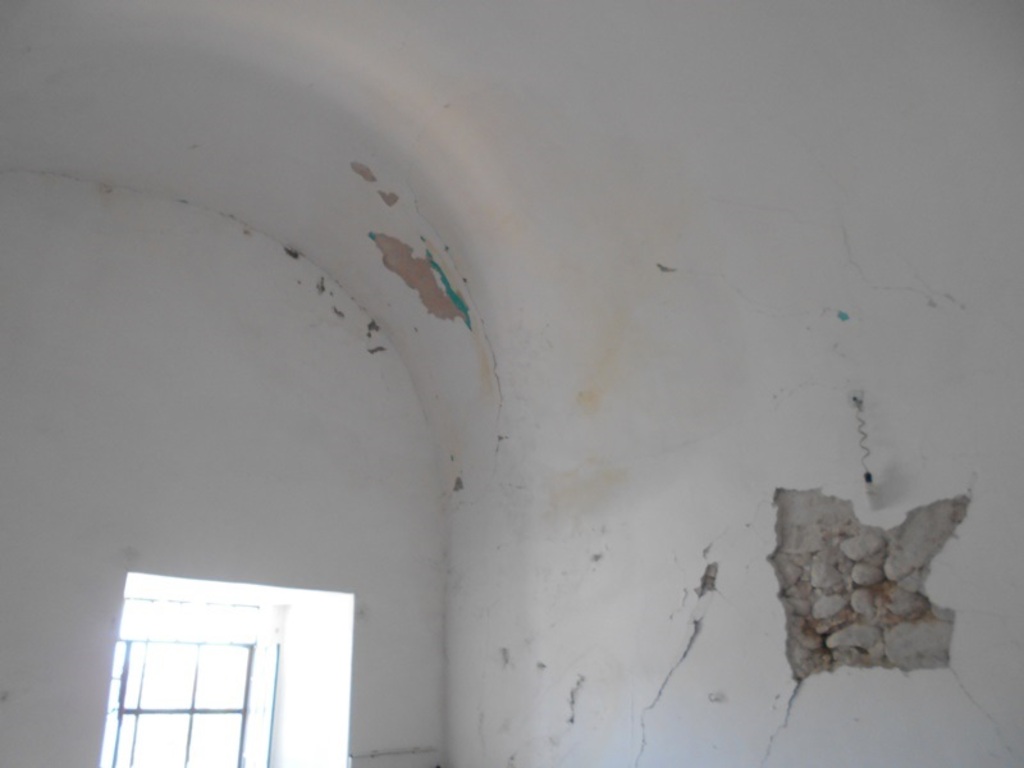

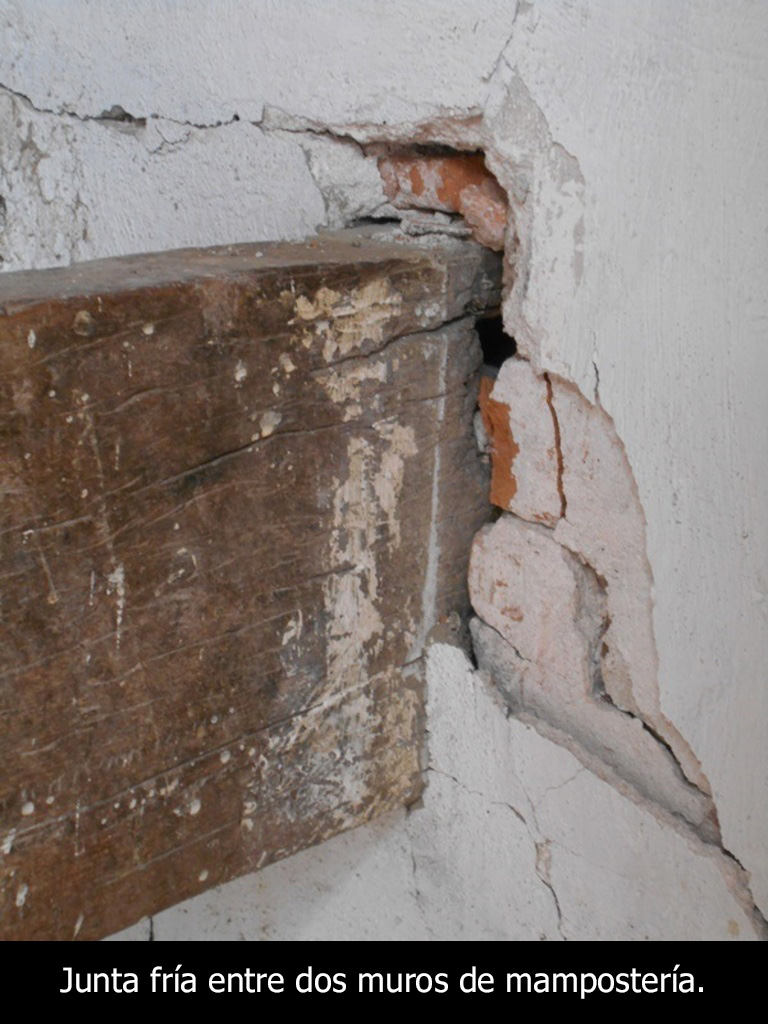

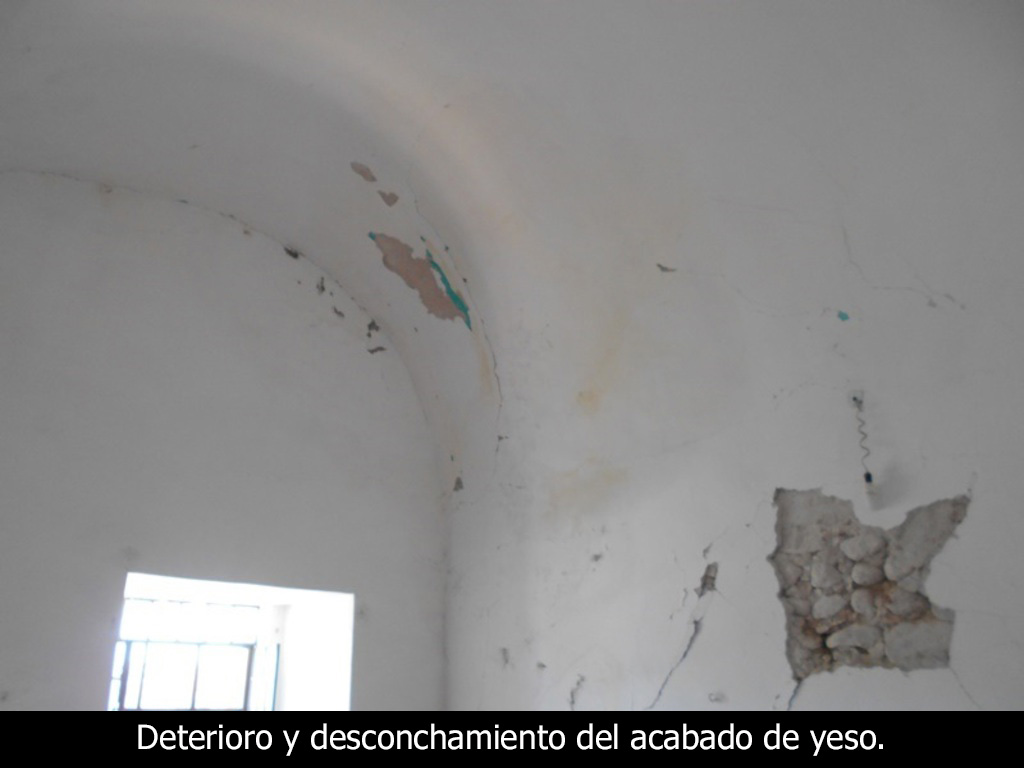

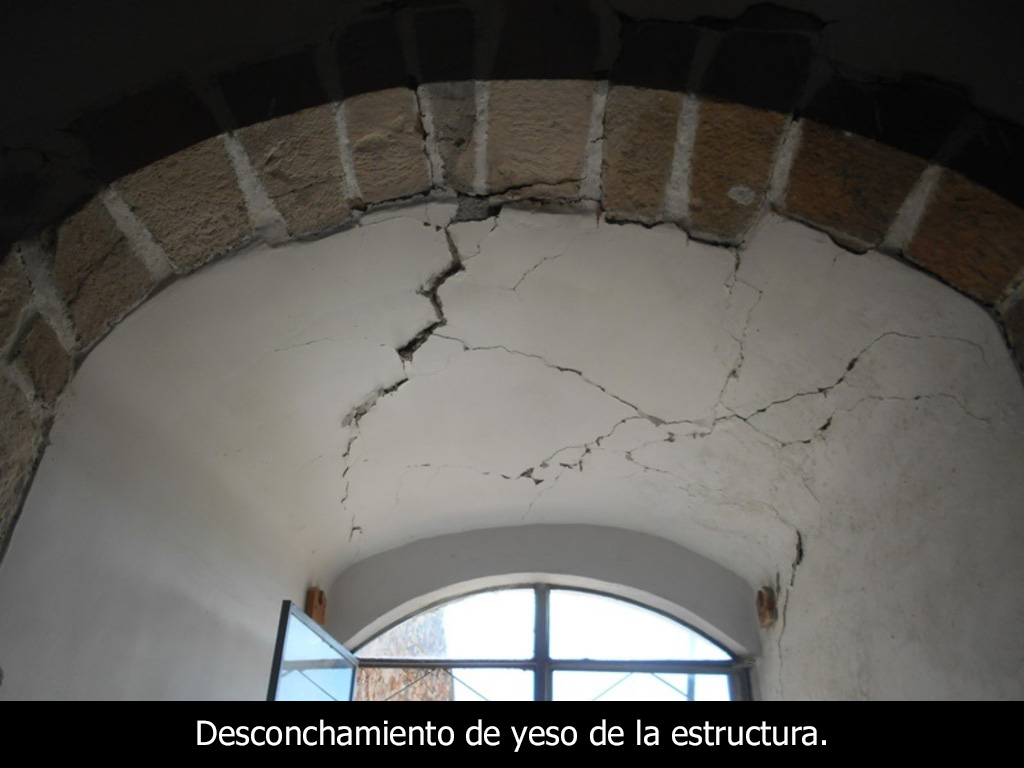

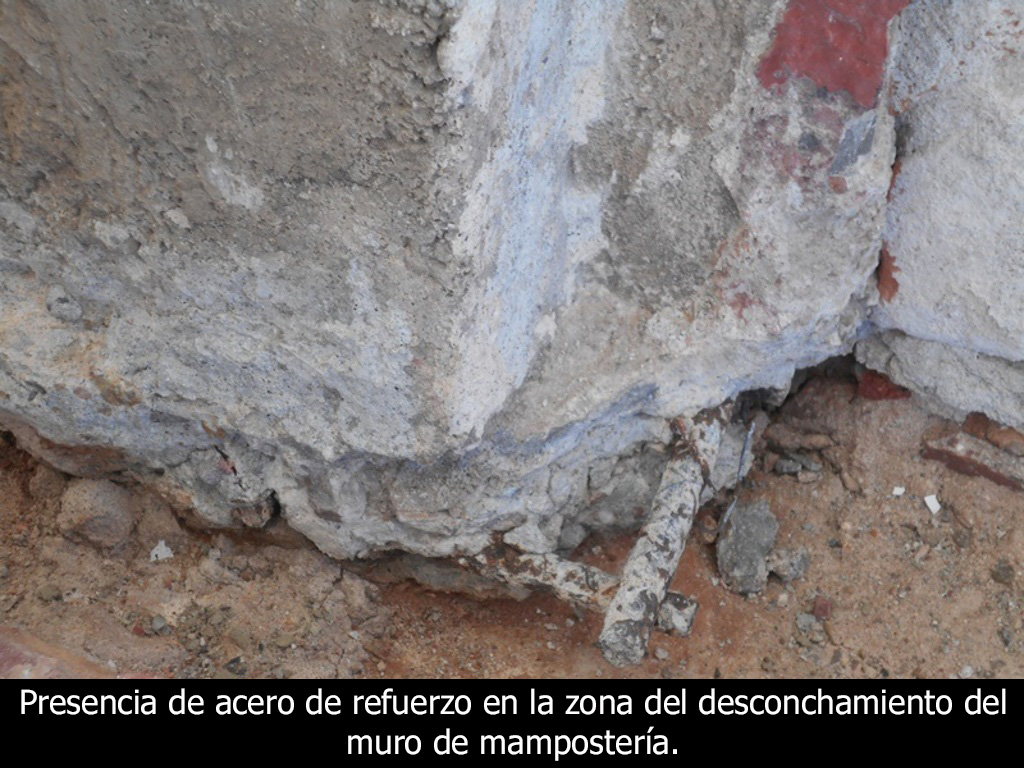

DESGASTE Y GRIETAS EN DORMITORIOS

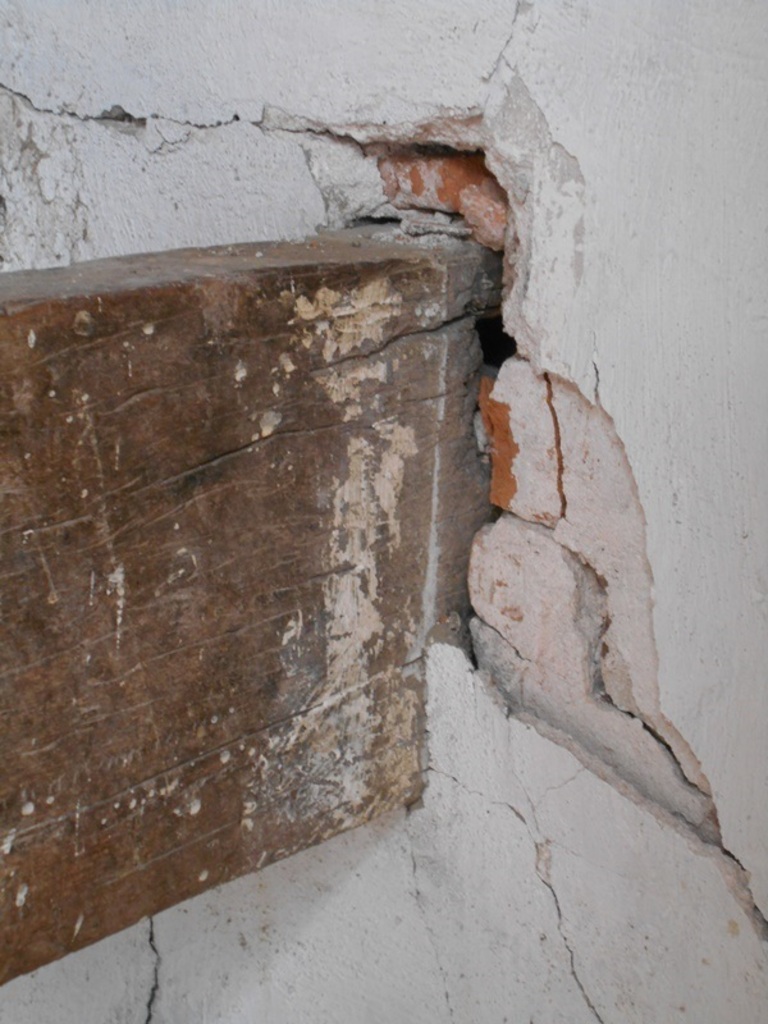

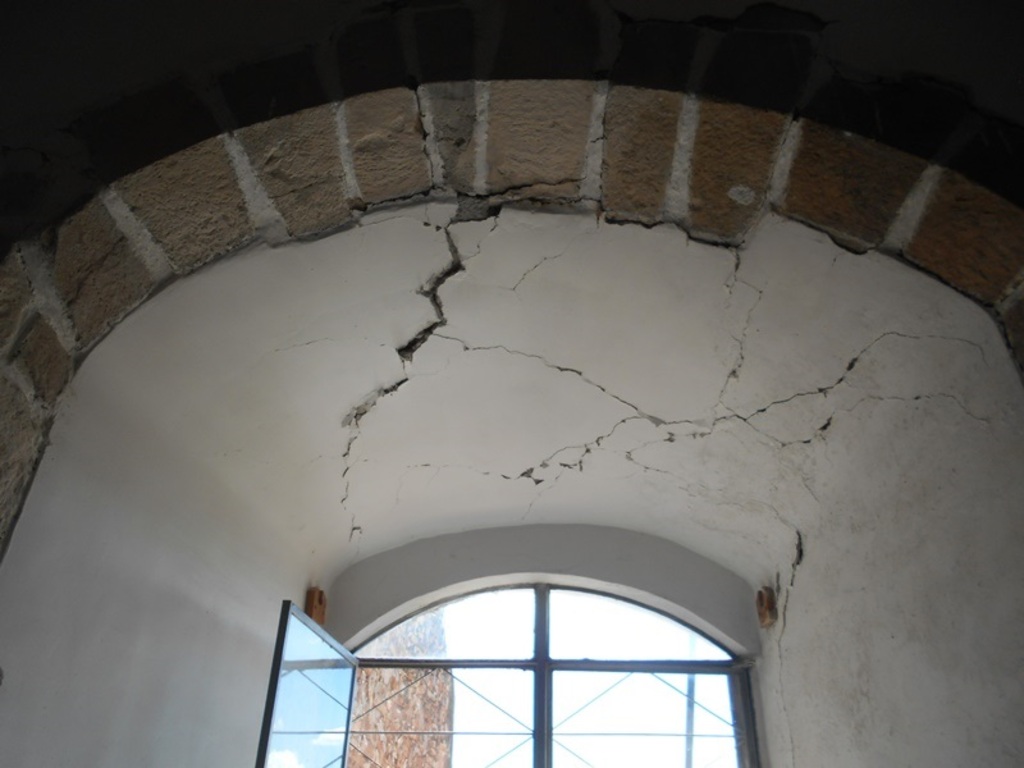

Los acabados como yeso, mortero, etc., no tienen la capacidad estructural de soportar grandes esfuerzos, por lo que en edificios históricos se desprenden de los muros, techos o pisos y nos indican zonas donde se está sobre esforzando la estructura.

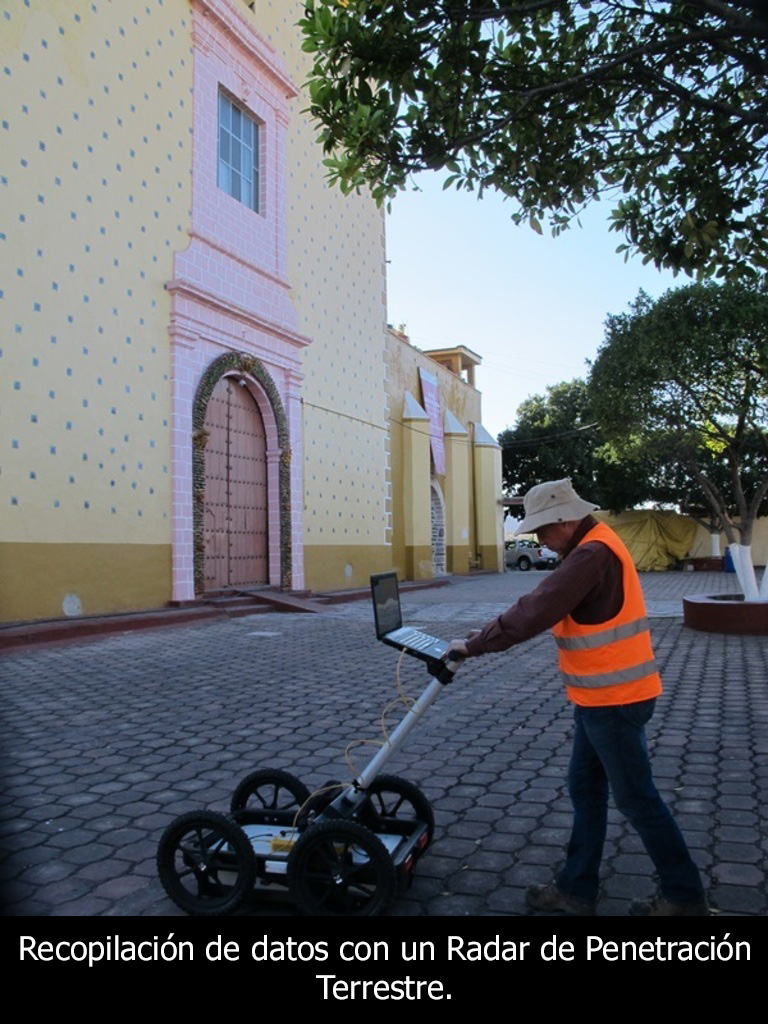

Se efectuaron estudios geotécnicos y geofísicos para conocer las propiedades del subsuelo del sitio y con esta información establecer una interacción suelo-estructura en el modelo matemático de elementos finitos, con el objetivo de obtener un mejor comportamiento estructural. Se procedió a recabar información del suelo como su composición, estratigrafía, niveles freáticos, módulos de reacción y respuesta de amortiguamiento del subsuelo ante fuerzas de aceleración sintética.

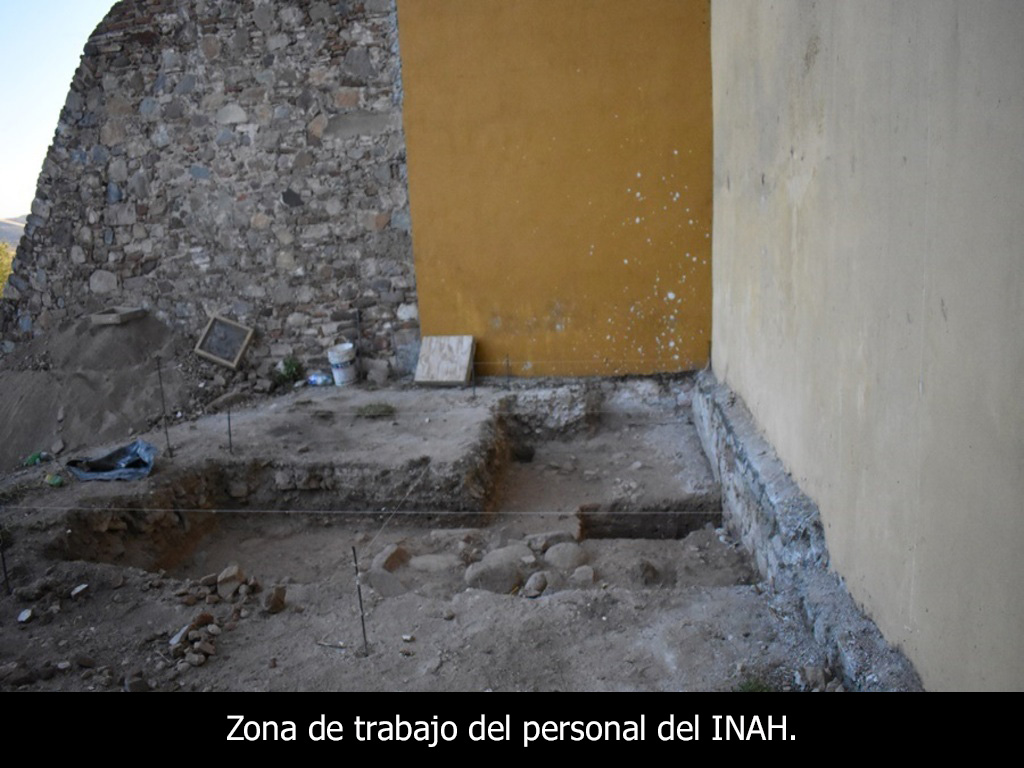

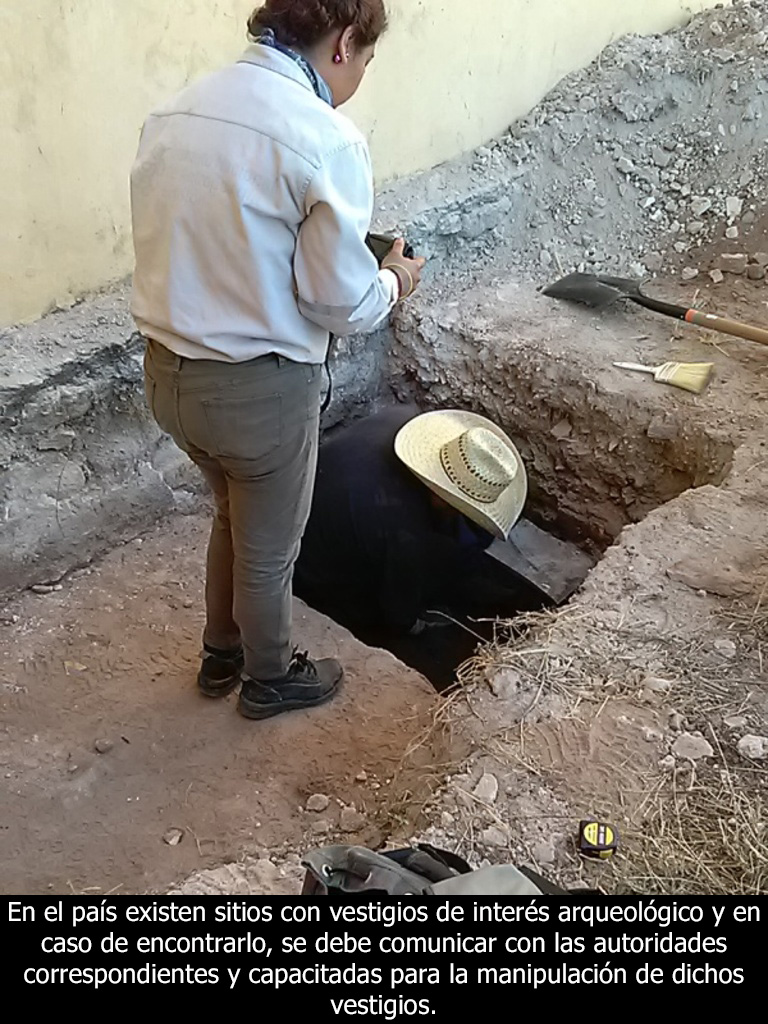

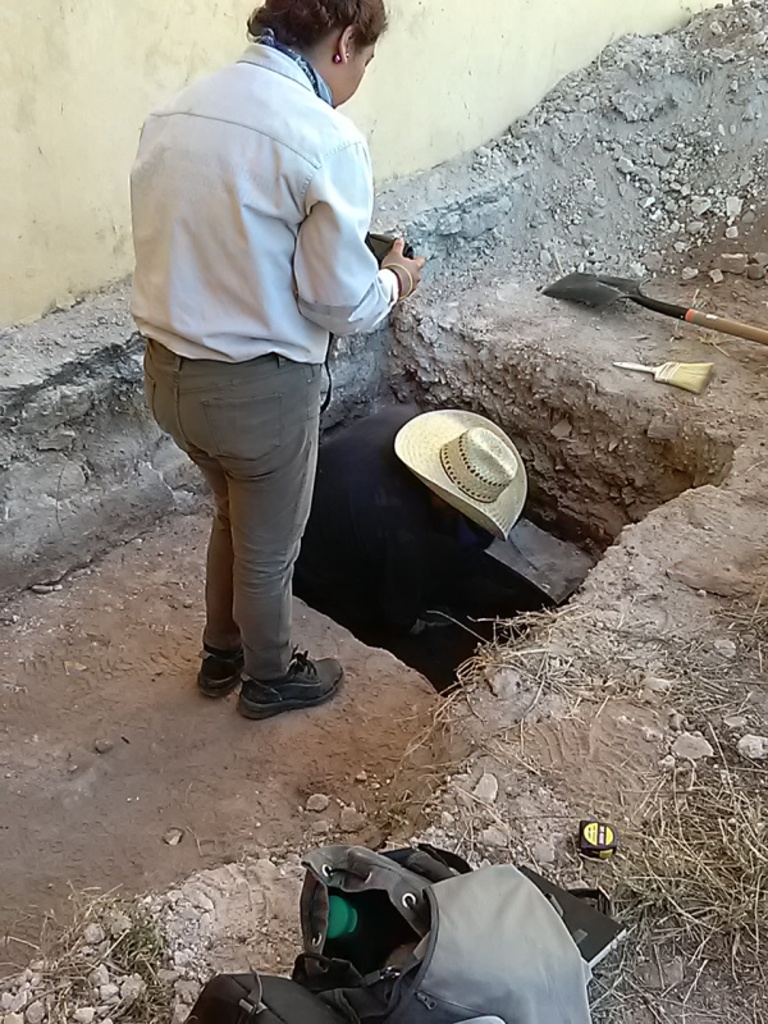

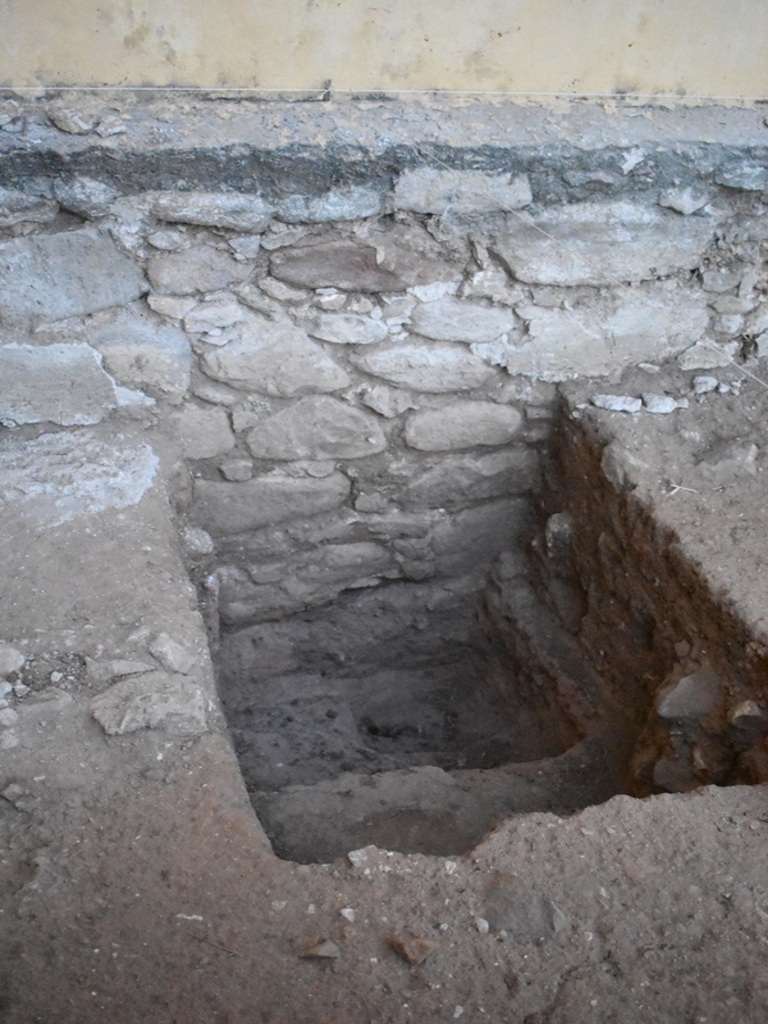

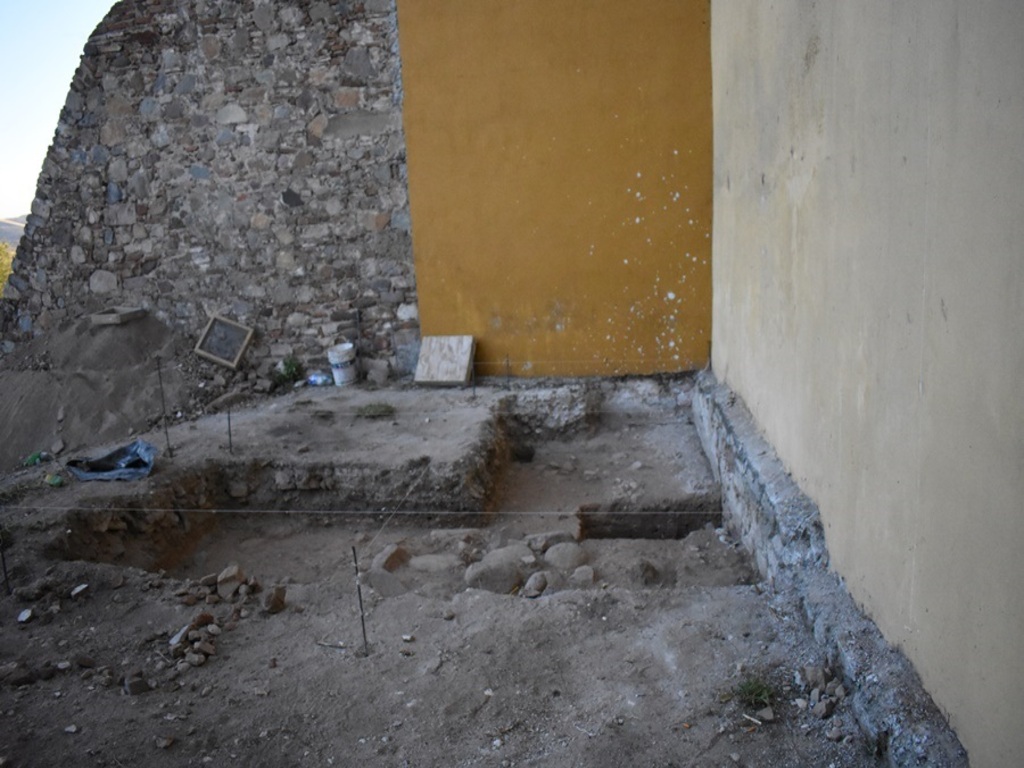

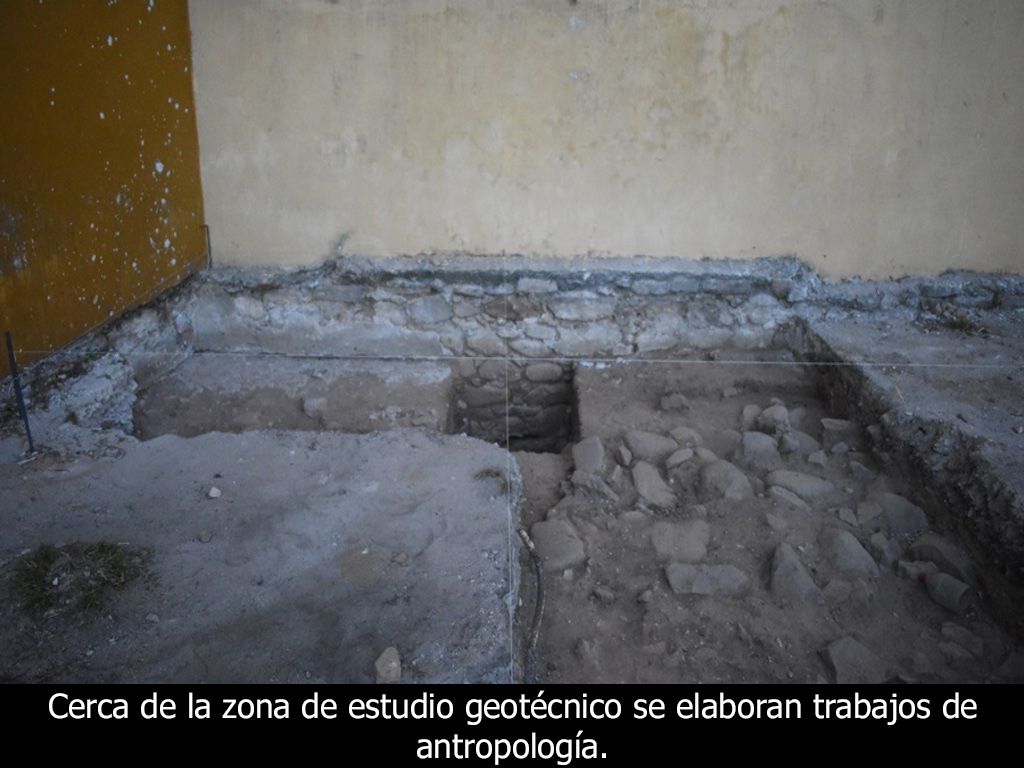

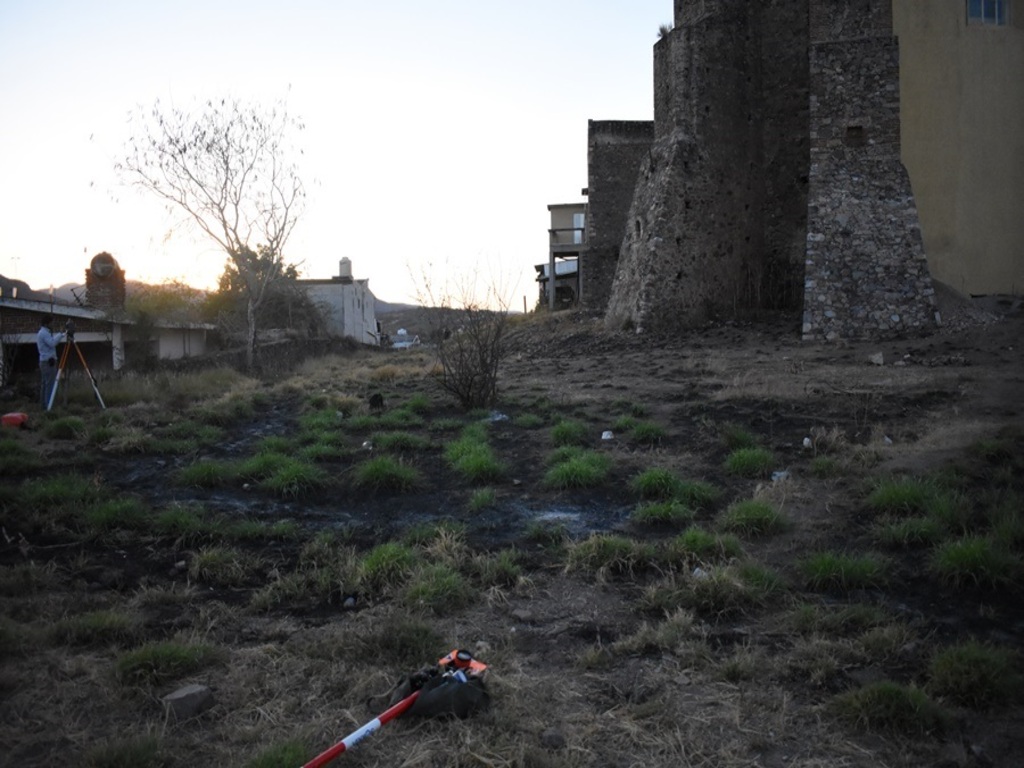

EXCAVACION ESPECIALIZADA CON PERSONAL DE PALEONTOLOGIA, ANTROPOLOGIA E HISTORIADORES

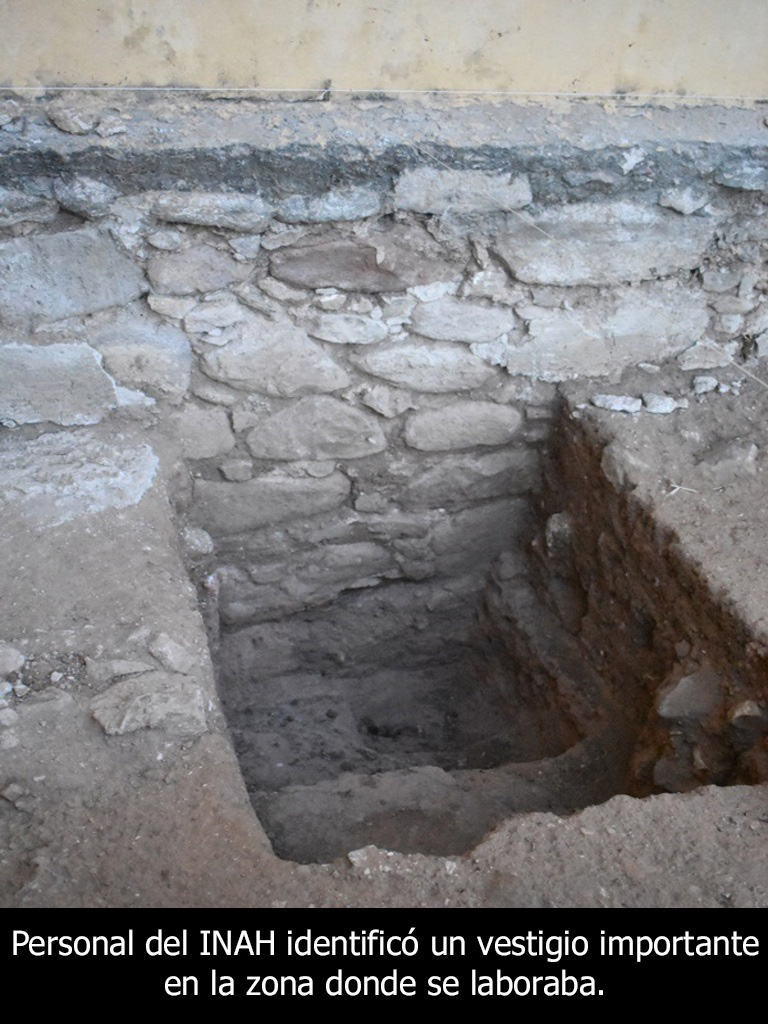

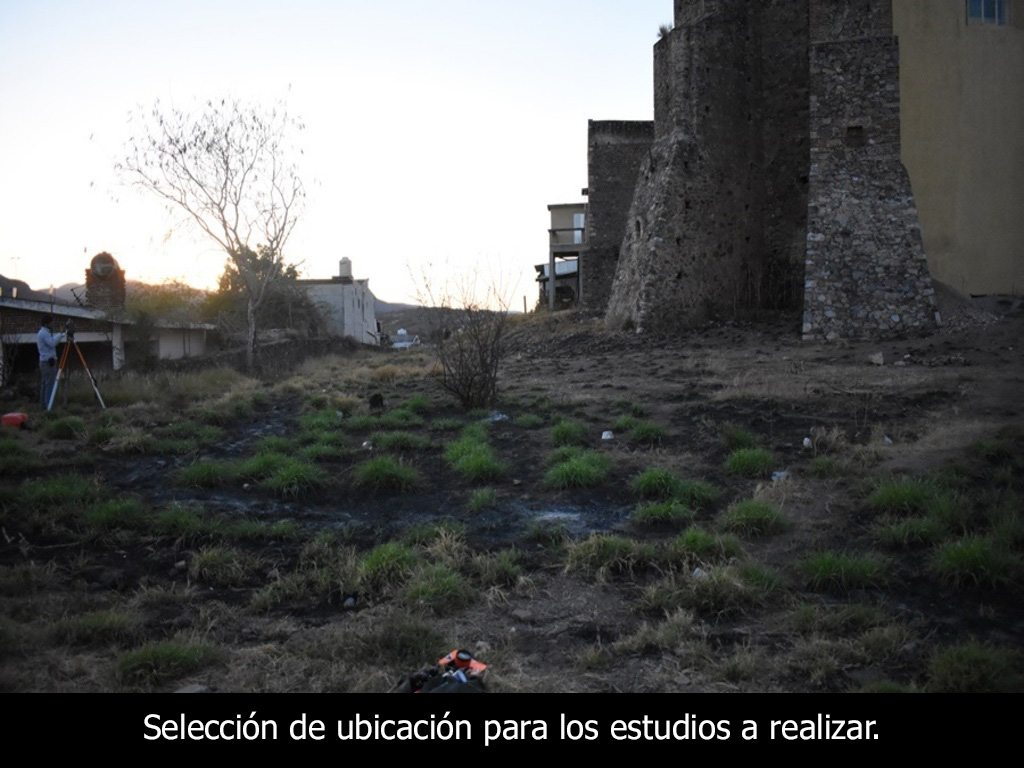

En colaboración con el personal del INAH, se elaboraron propuestas de ubicación para la extracción de materiales del subsuelo, sin alterar los vestigios descubiertos a un costado de la iglesia, es prioridad que los estudios que se vayan a realizar para un edificio de estas características no lleguen a afectar alguna pieza de valor patrimonial.

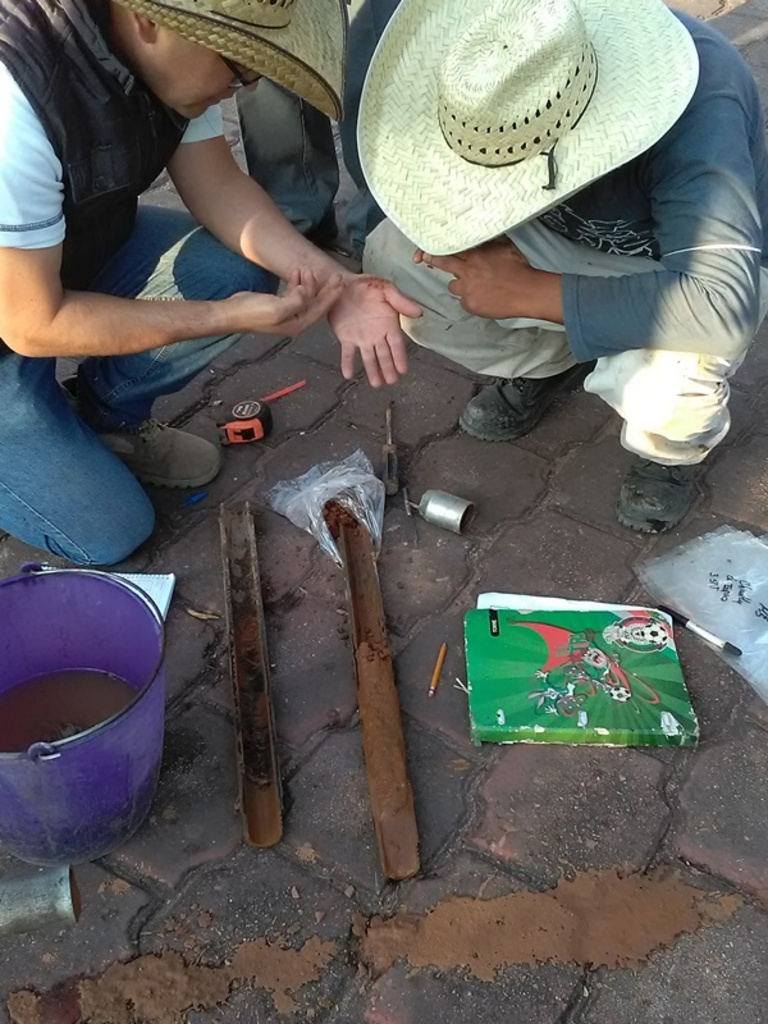

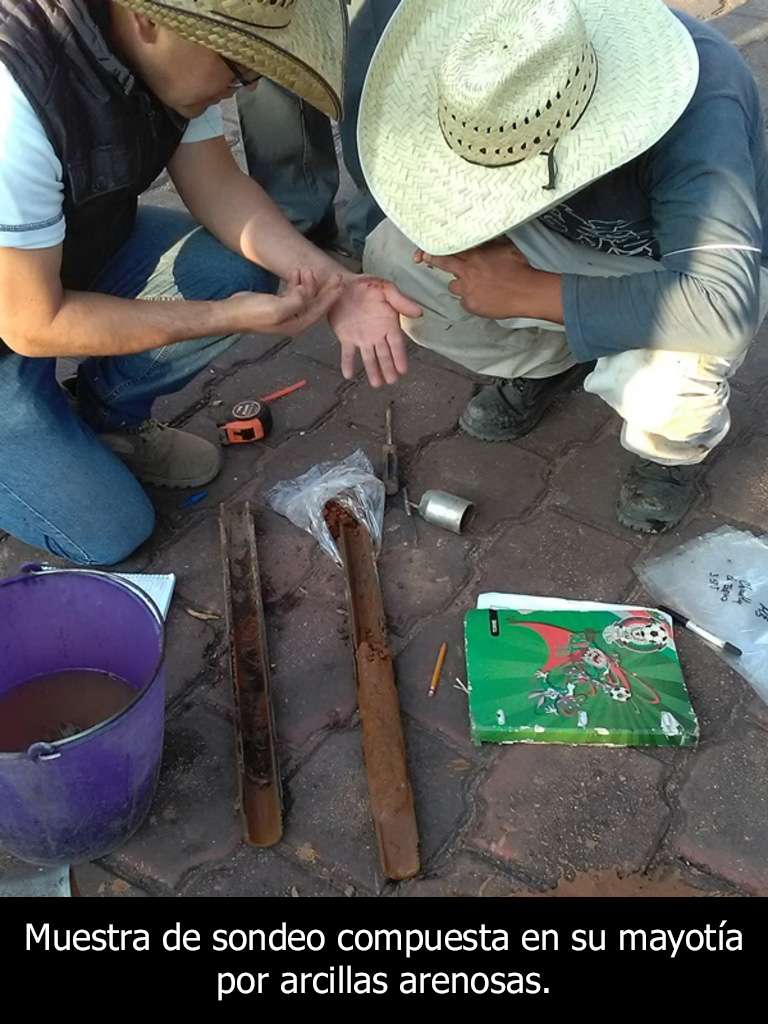

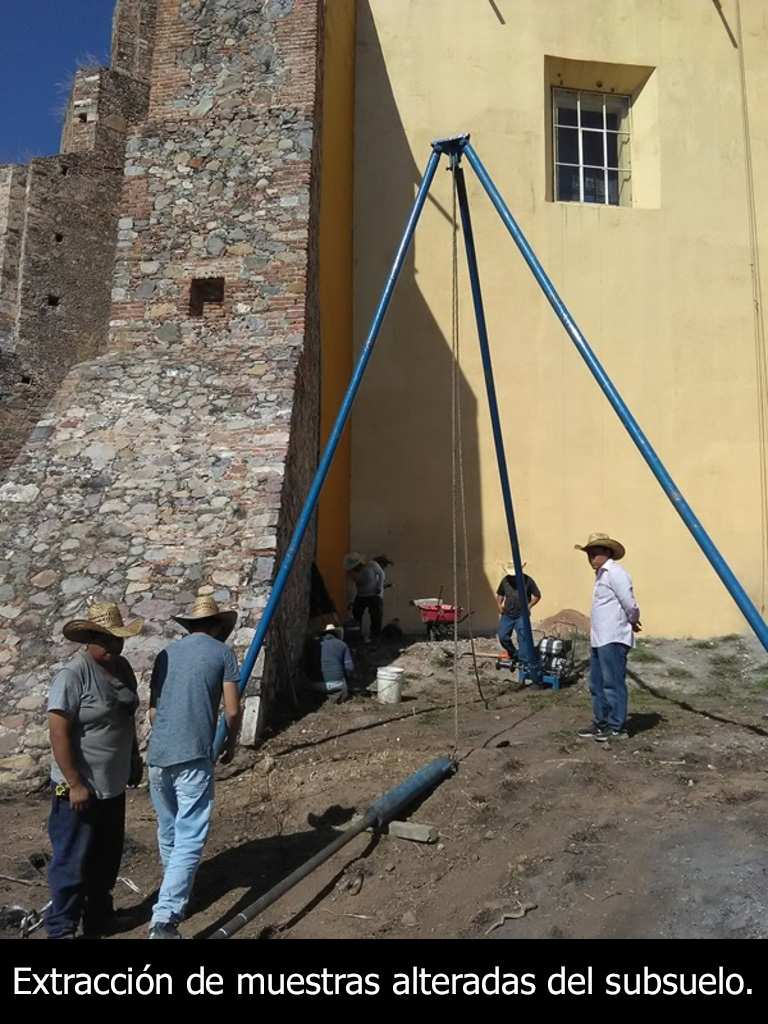

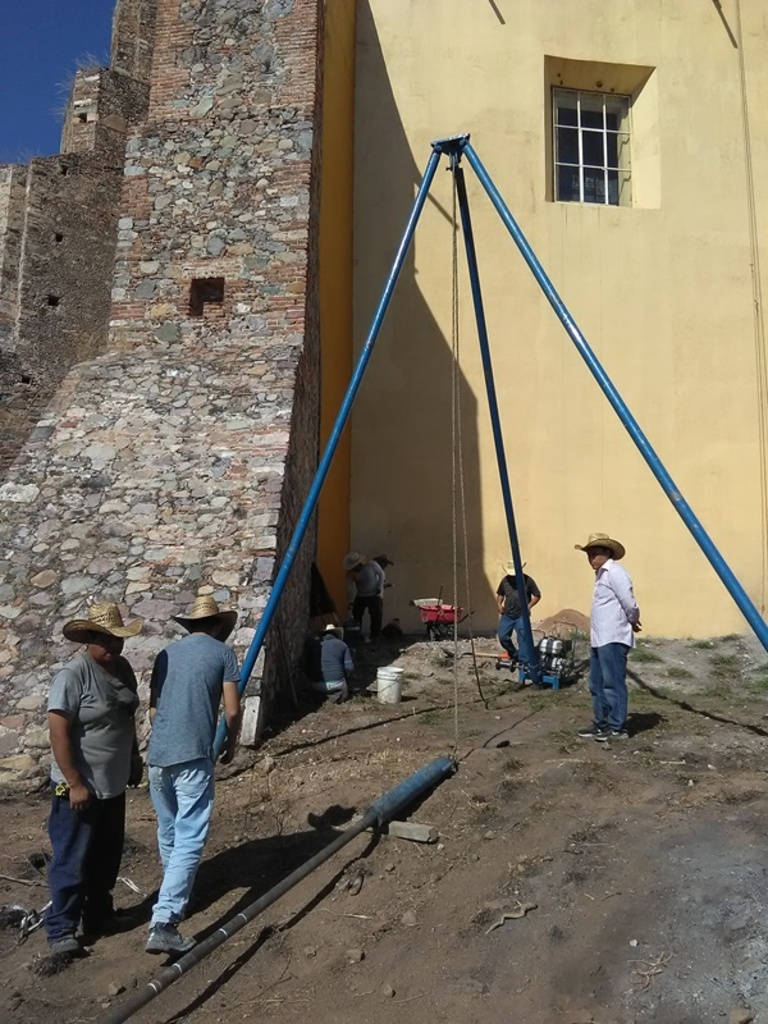

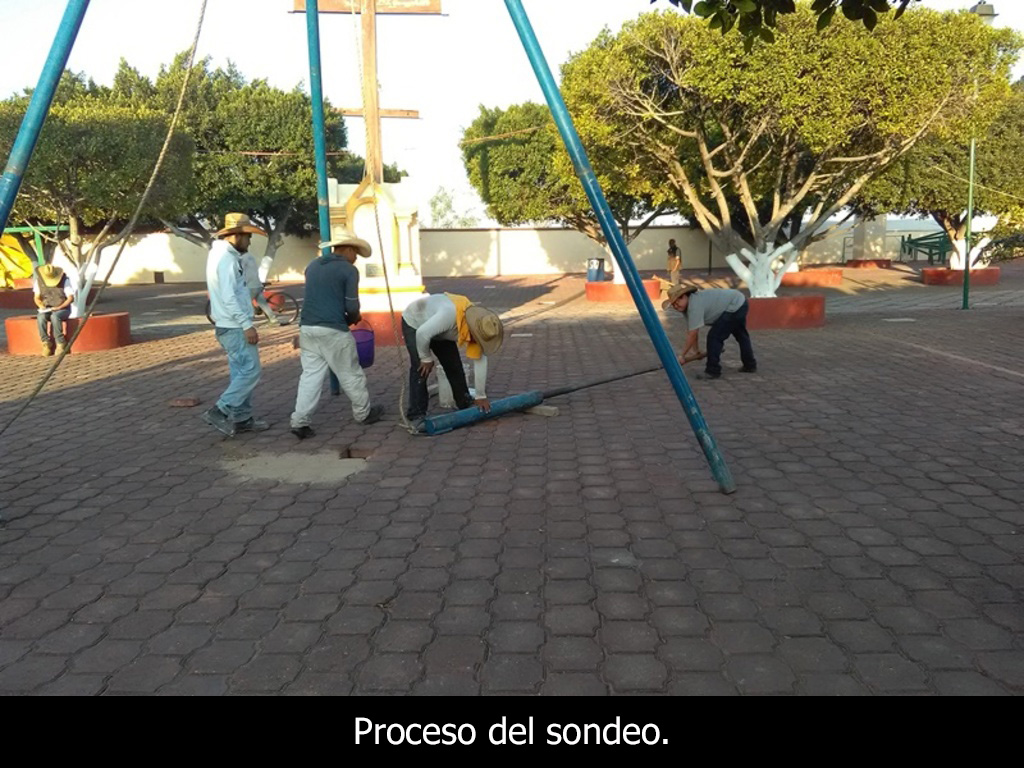

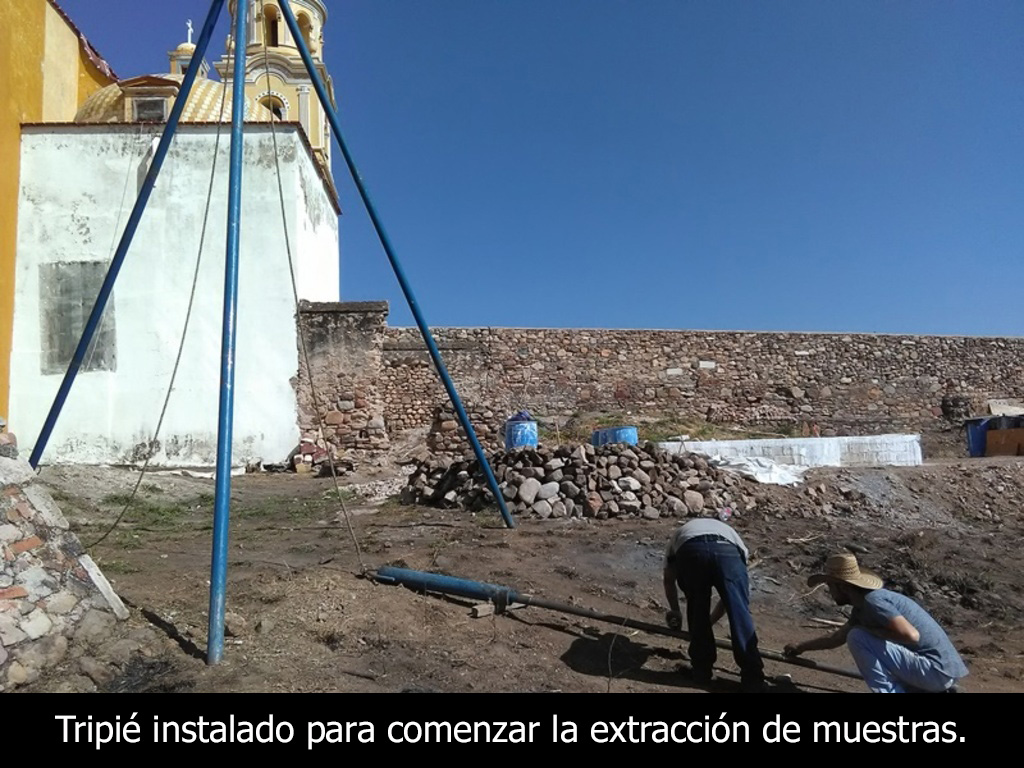

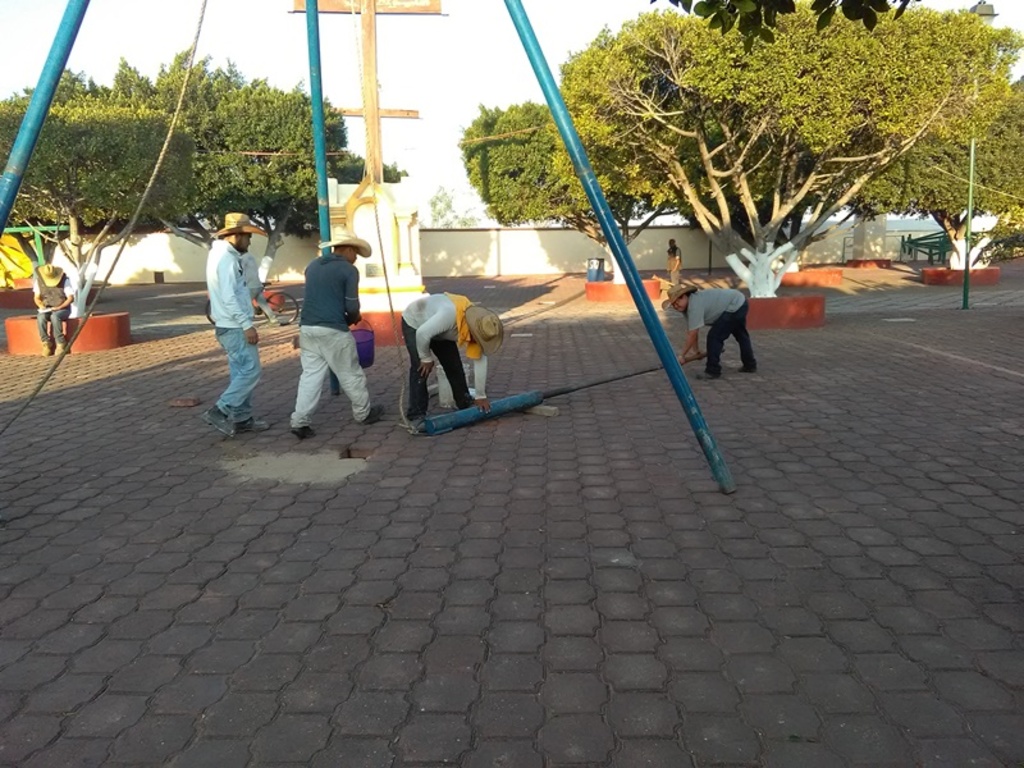

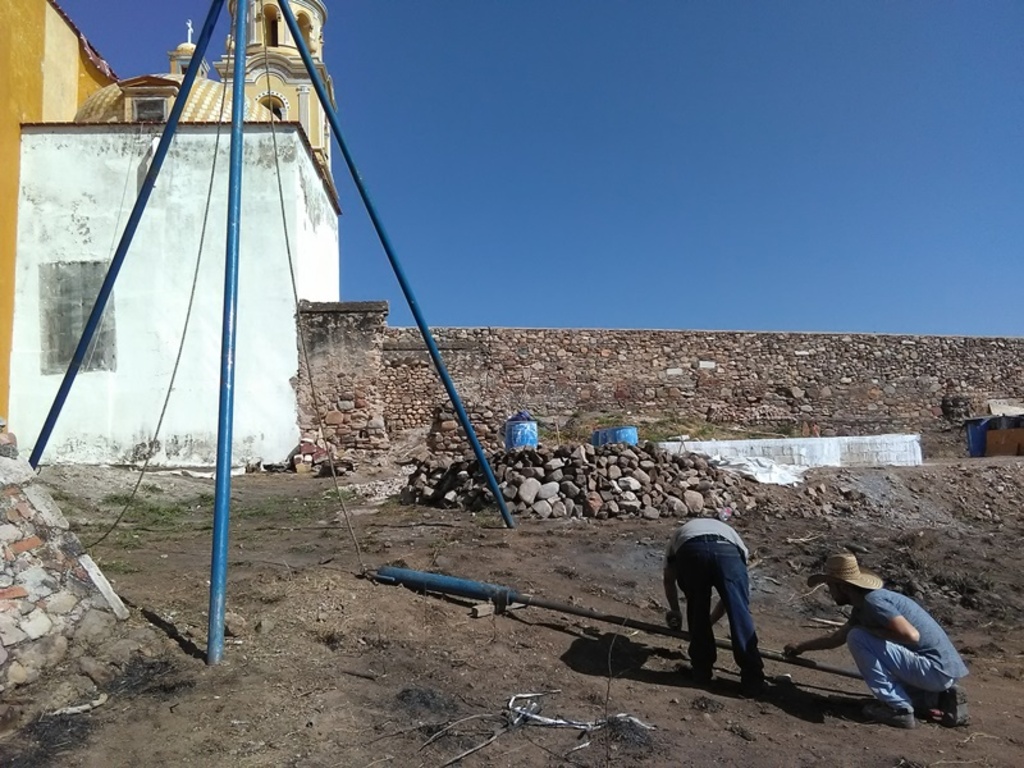

MECÁNICA DE SUELOS SPT
El Sondeo de Penetración Estándar (SPT por sus siglas en Inglés), consiste en la extracción de muestras del subsuelo por medio de golpes con un martinete a un tubo partido y registrando el número de golpes, obteniendo información como el perfil estratigráfico, granulometría y nivel del manto freático del subsuelo.

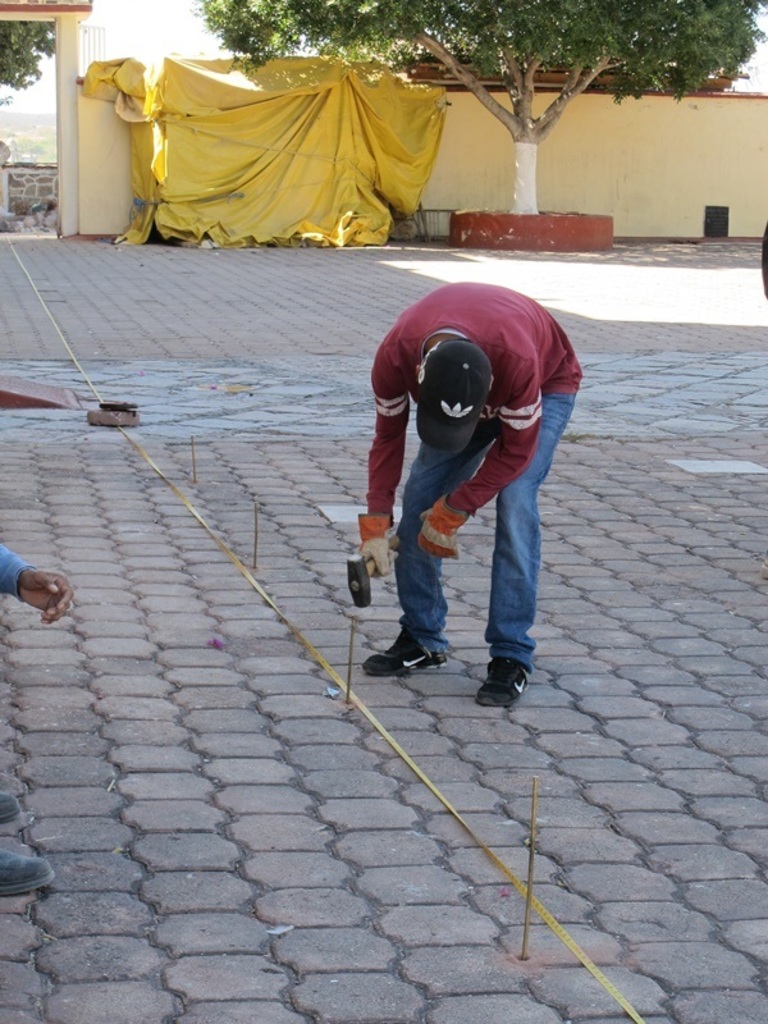

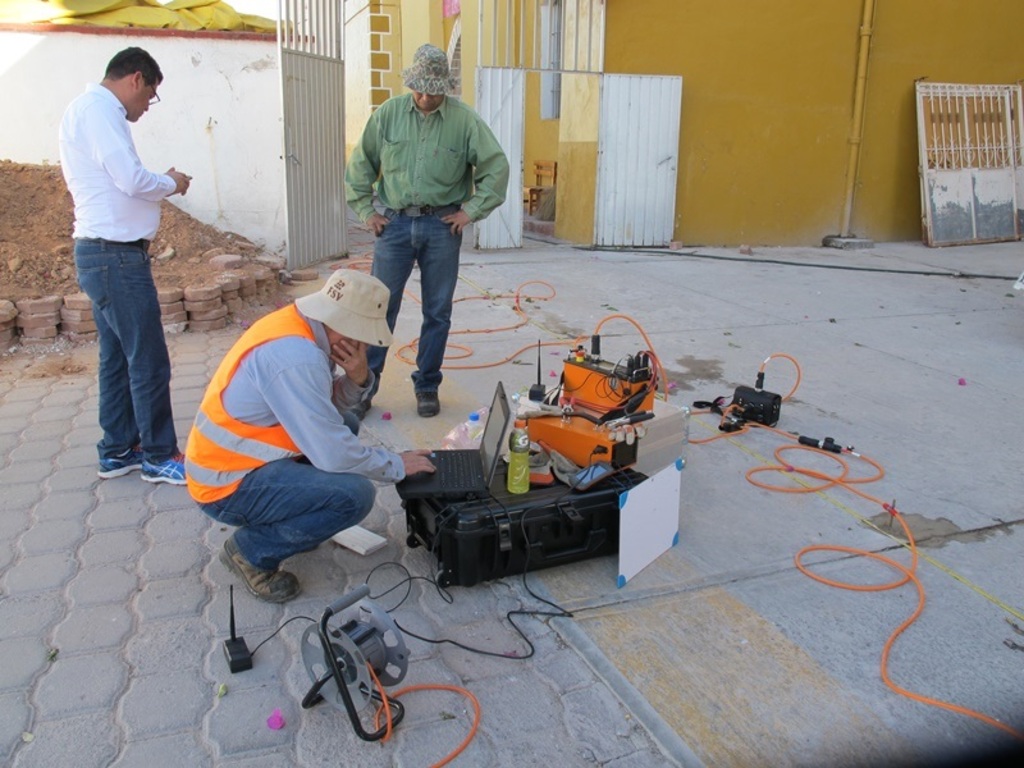

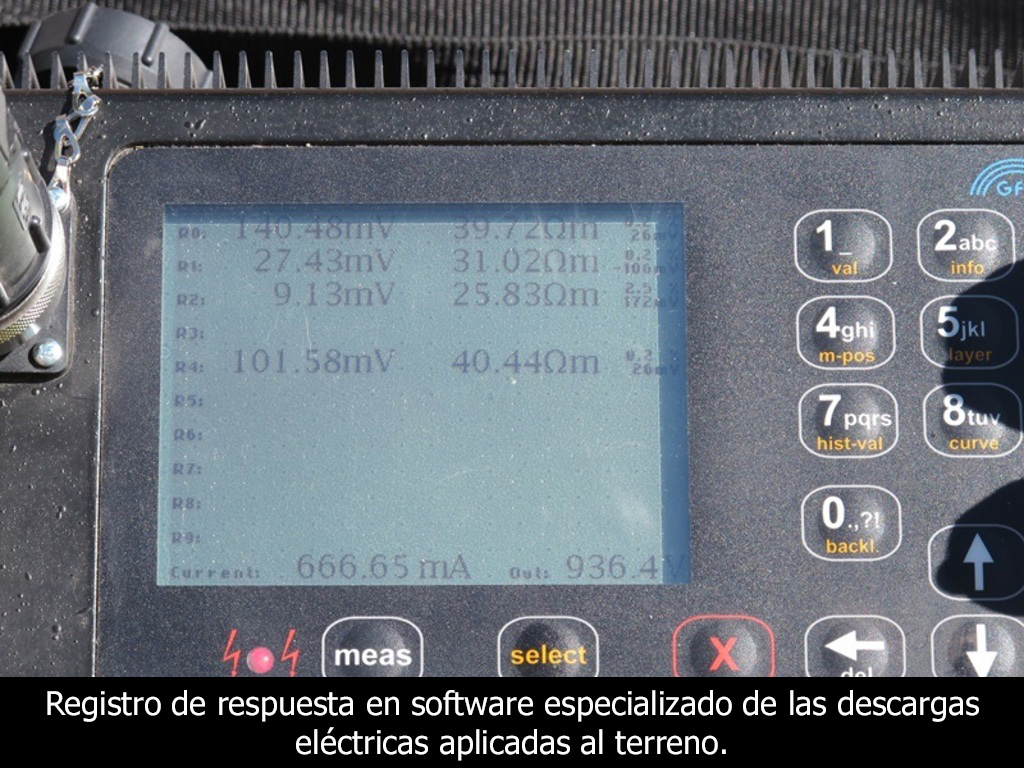

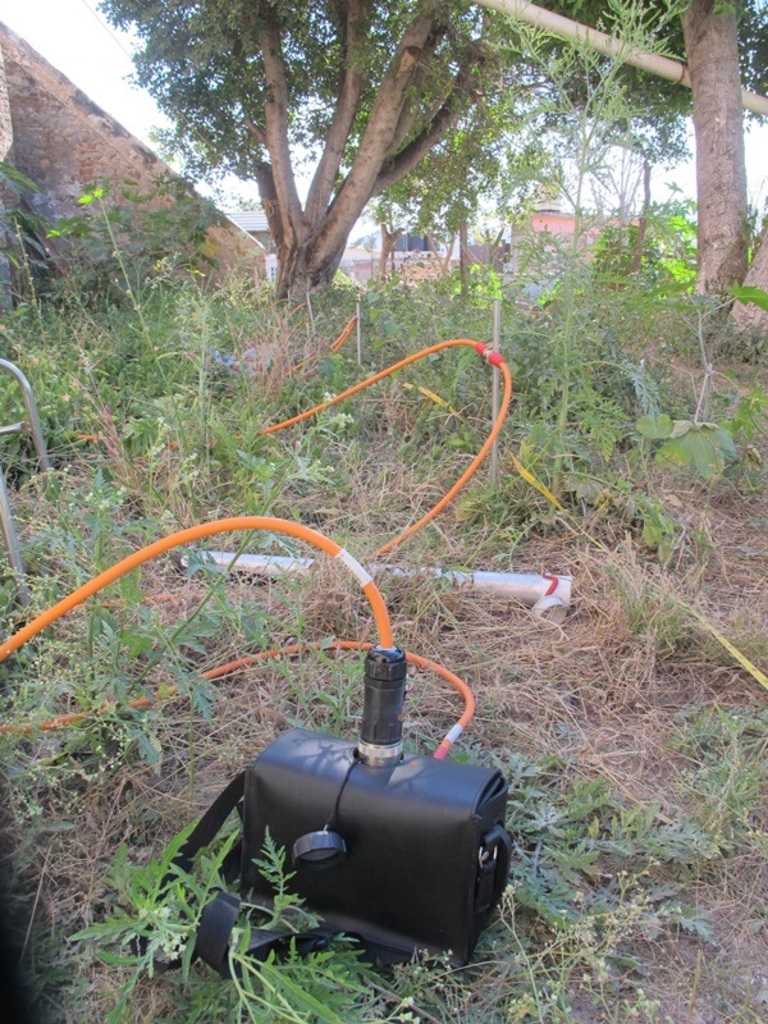

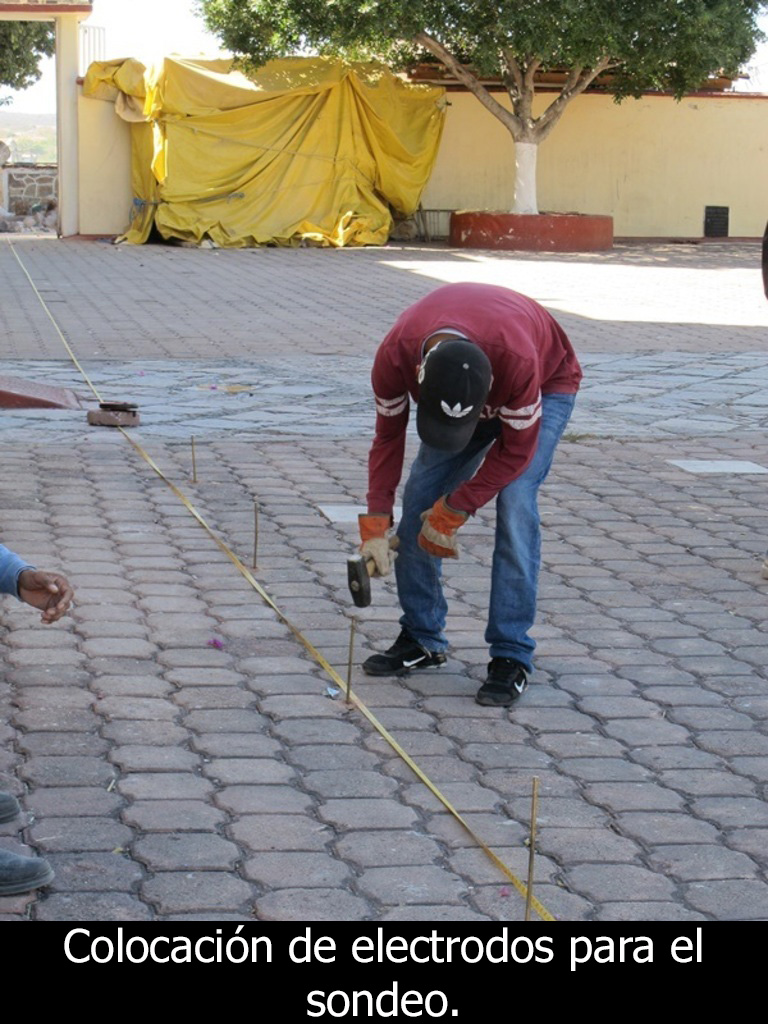

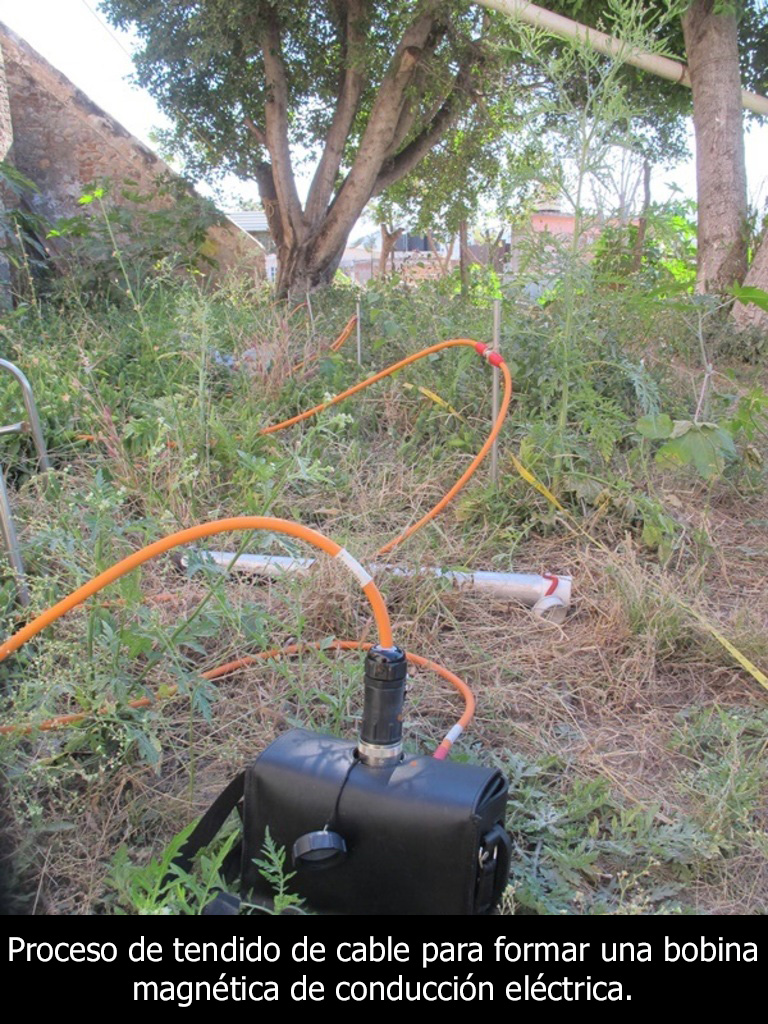

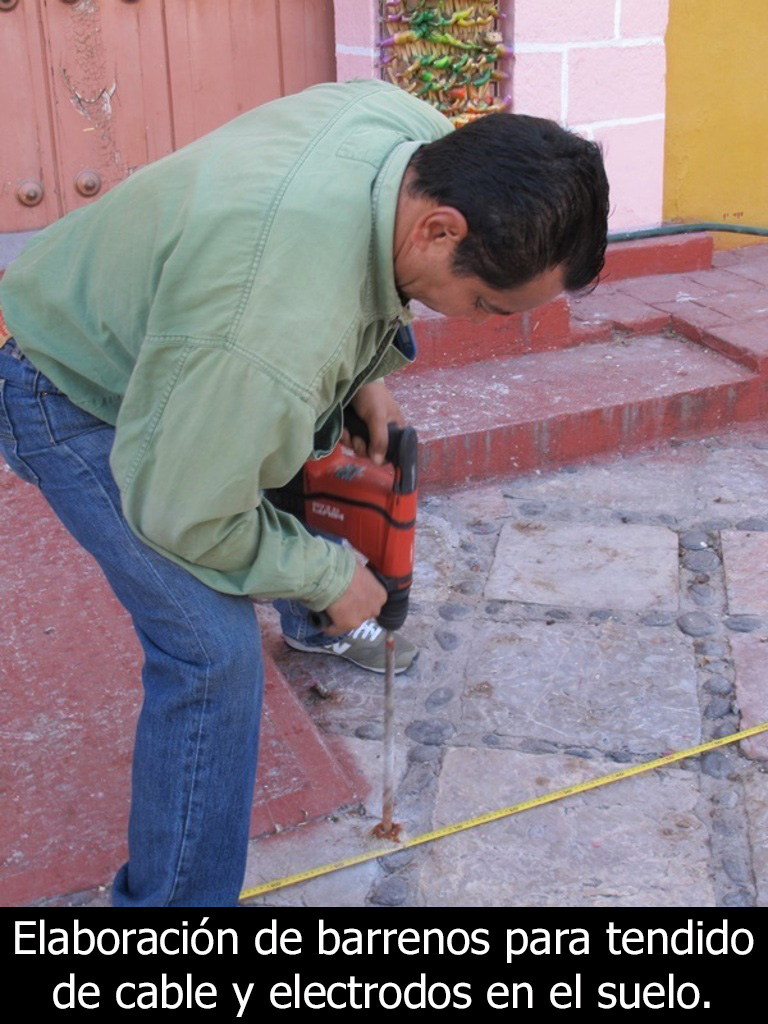

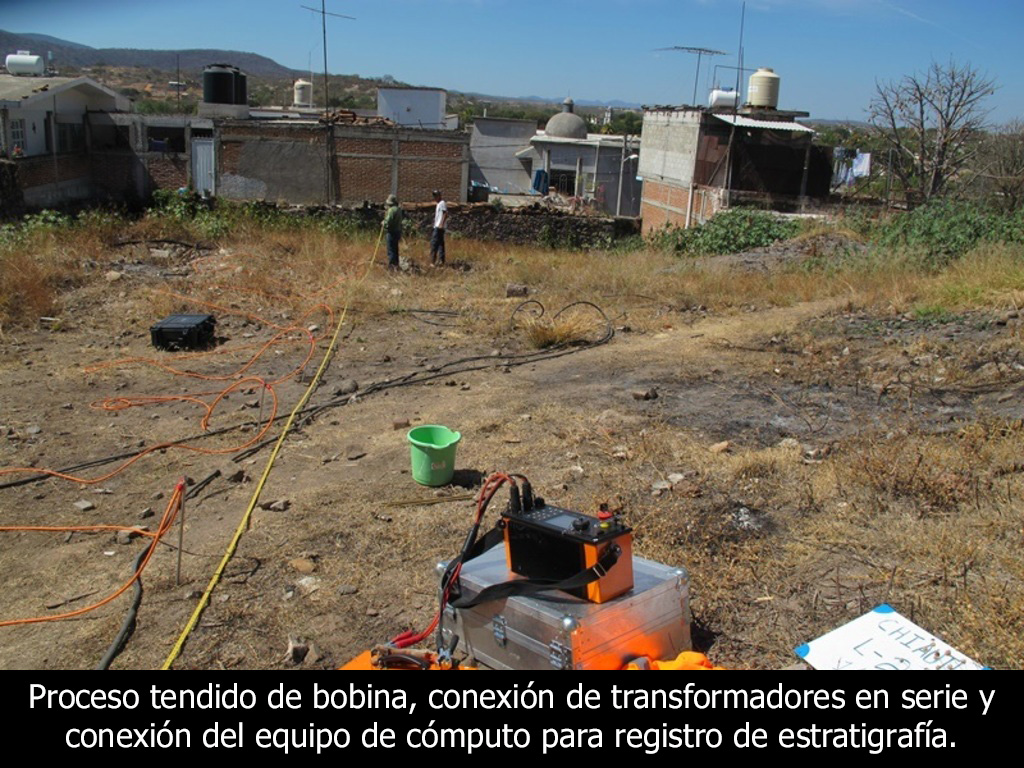

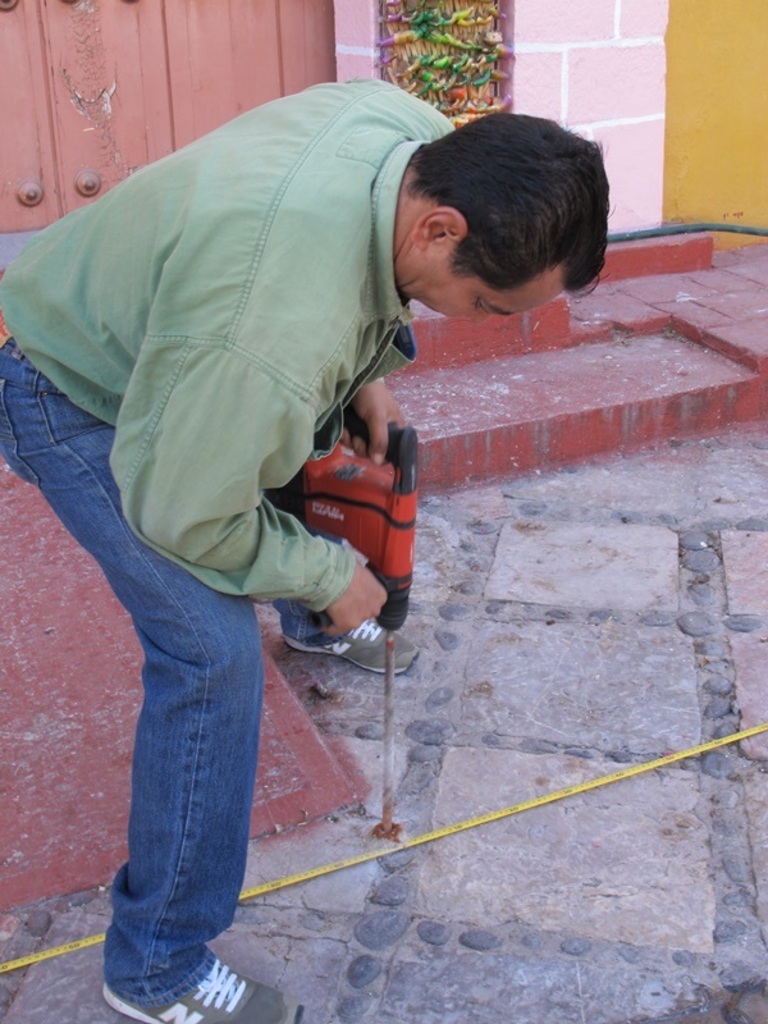

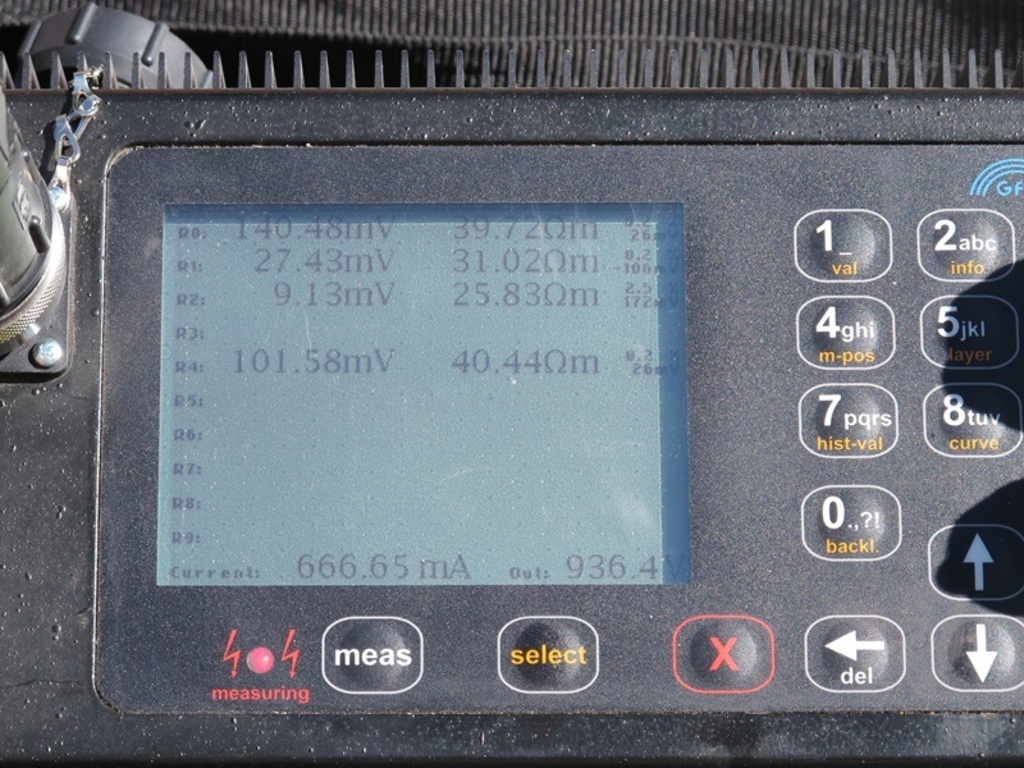

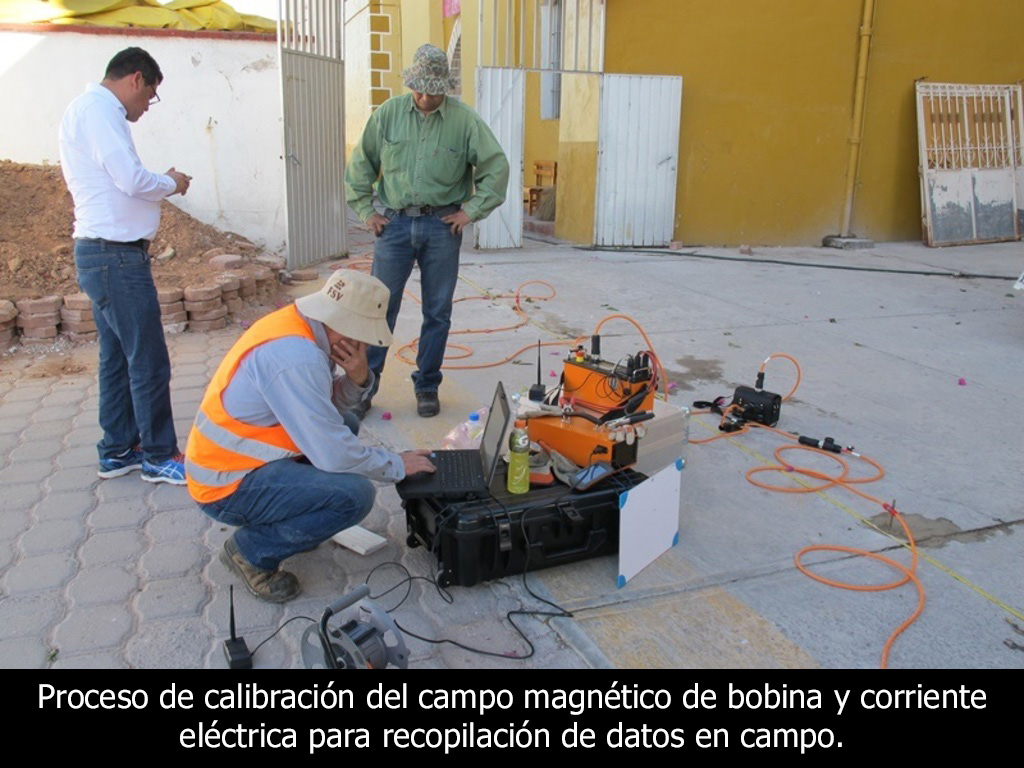

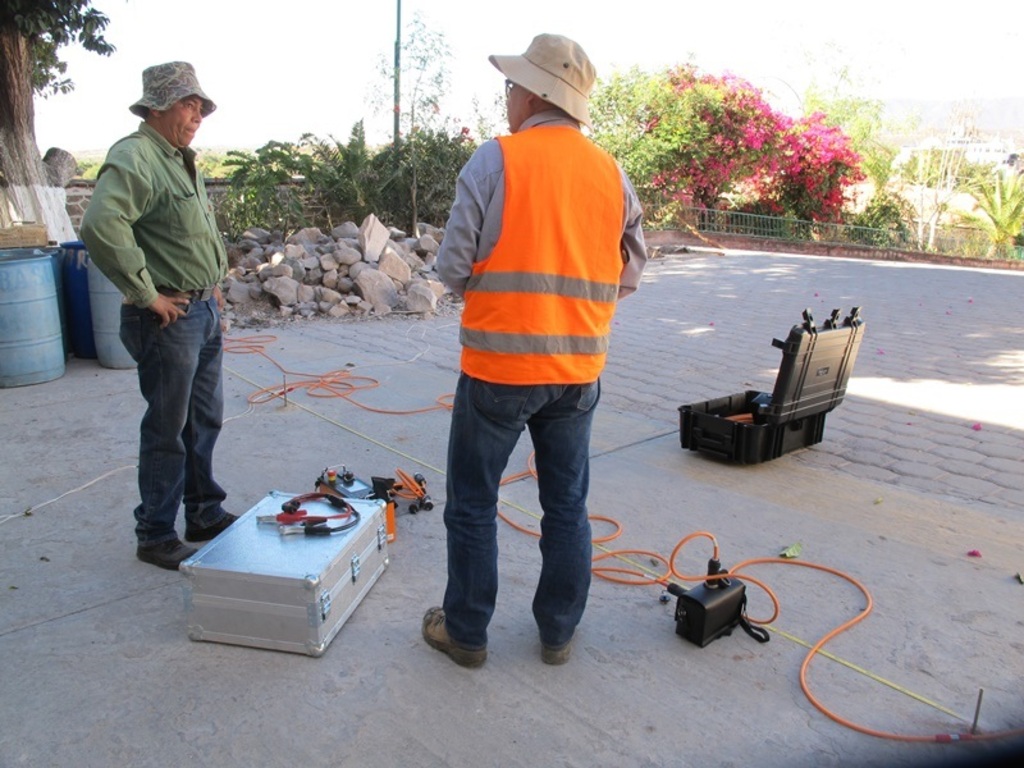

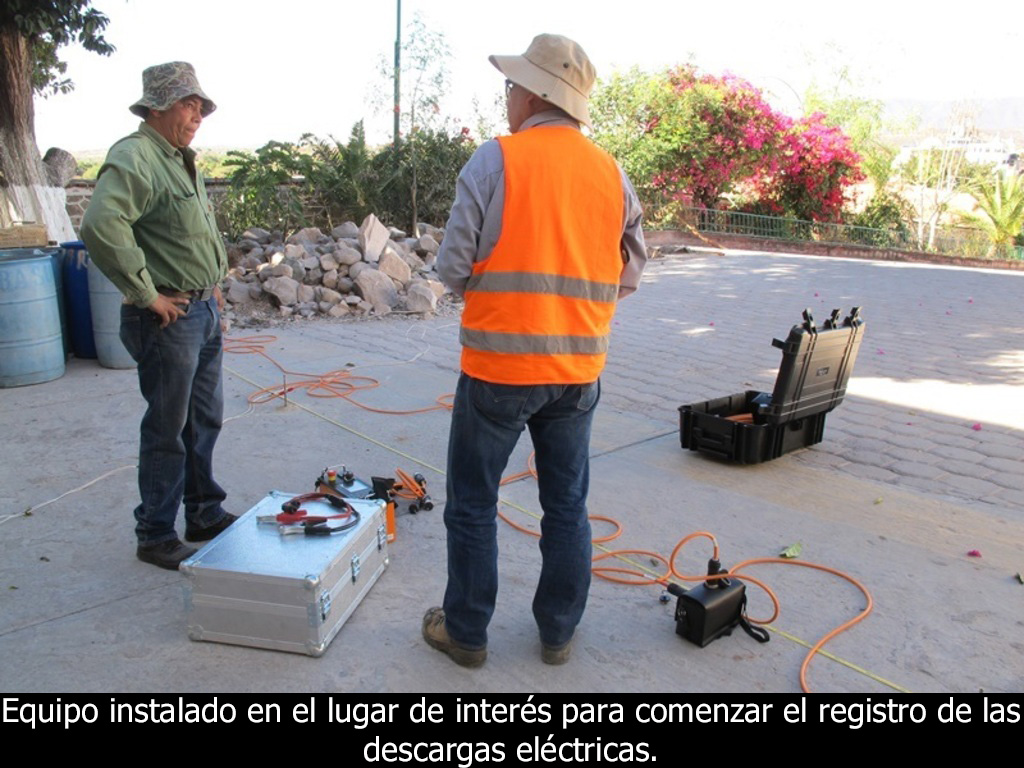

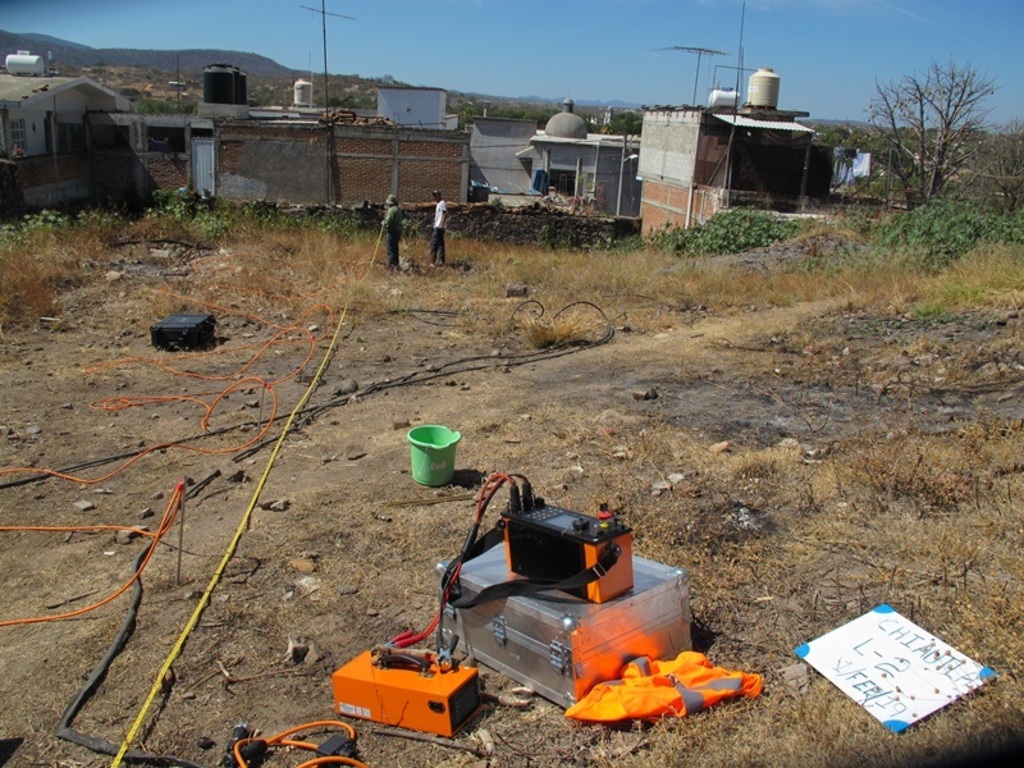

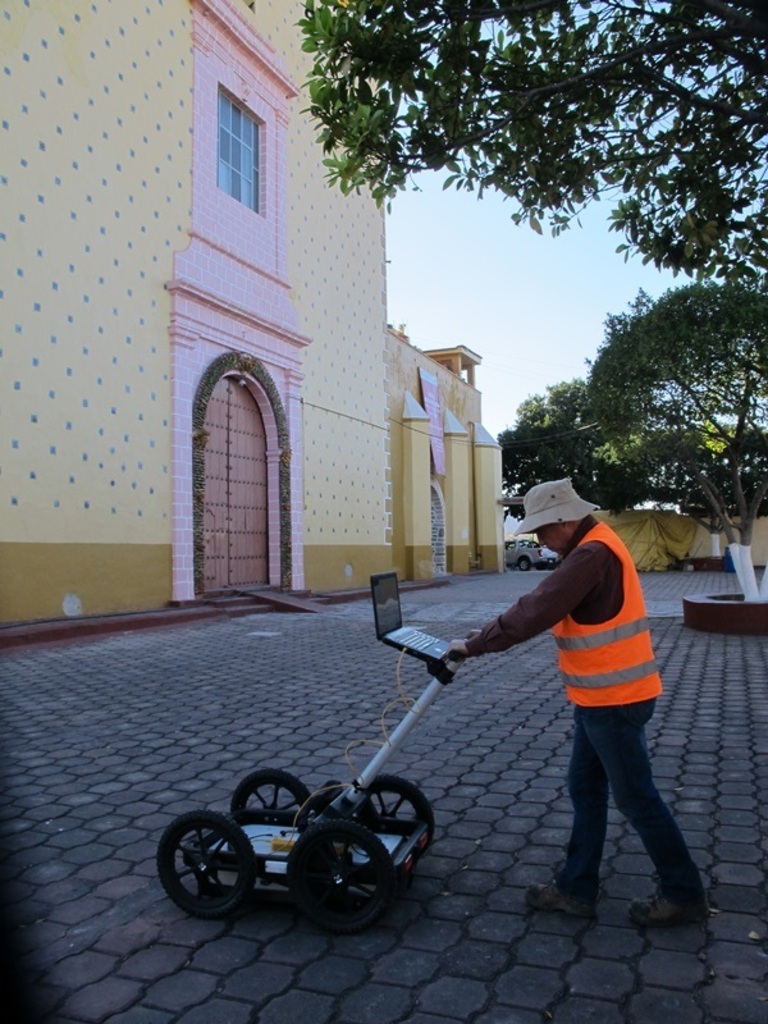

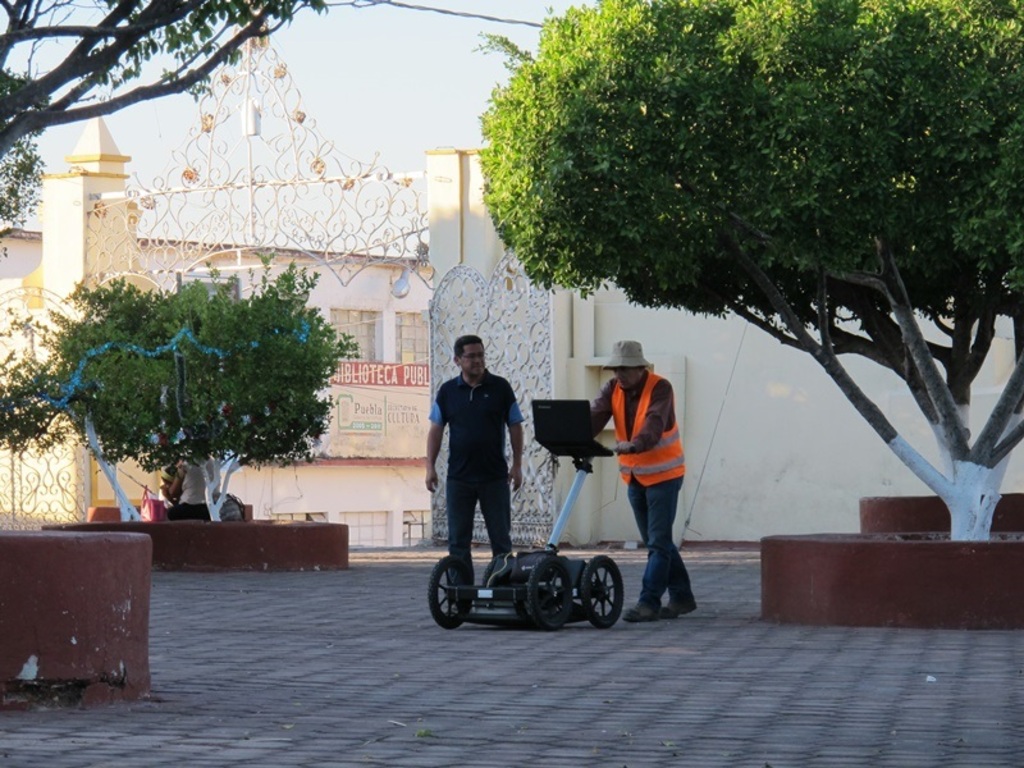

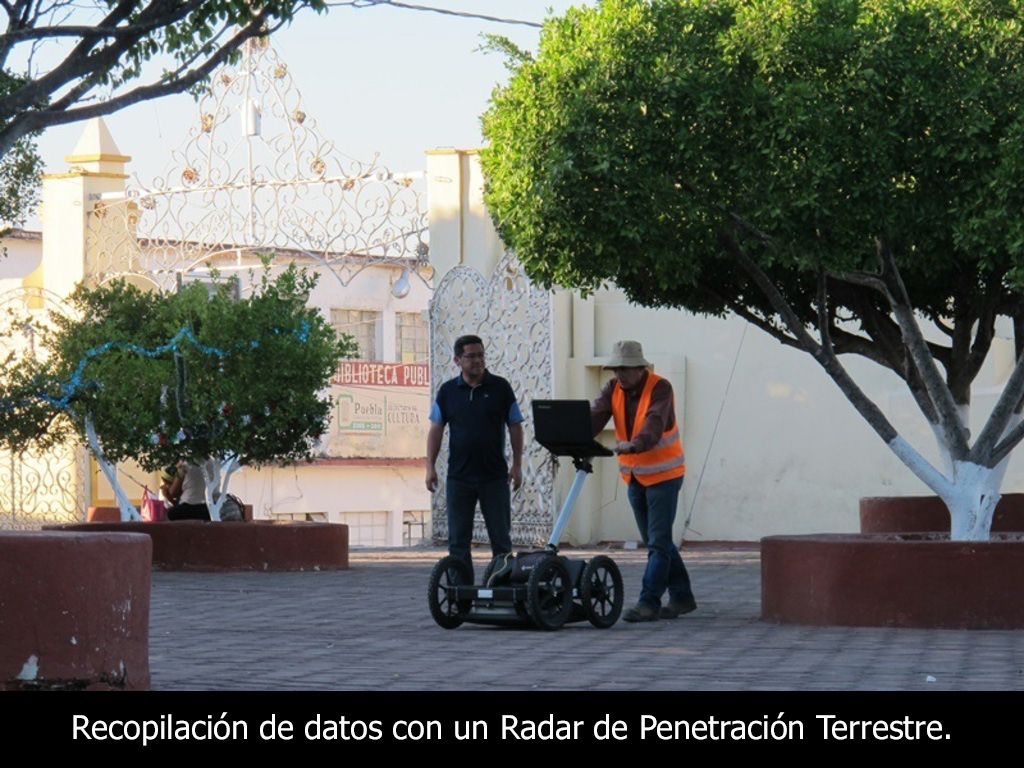

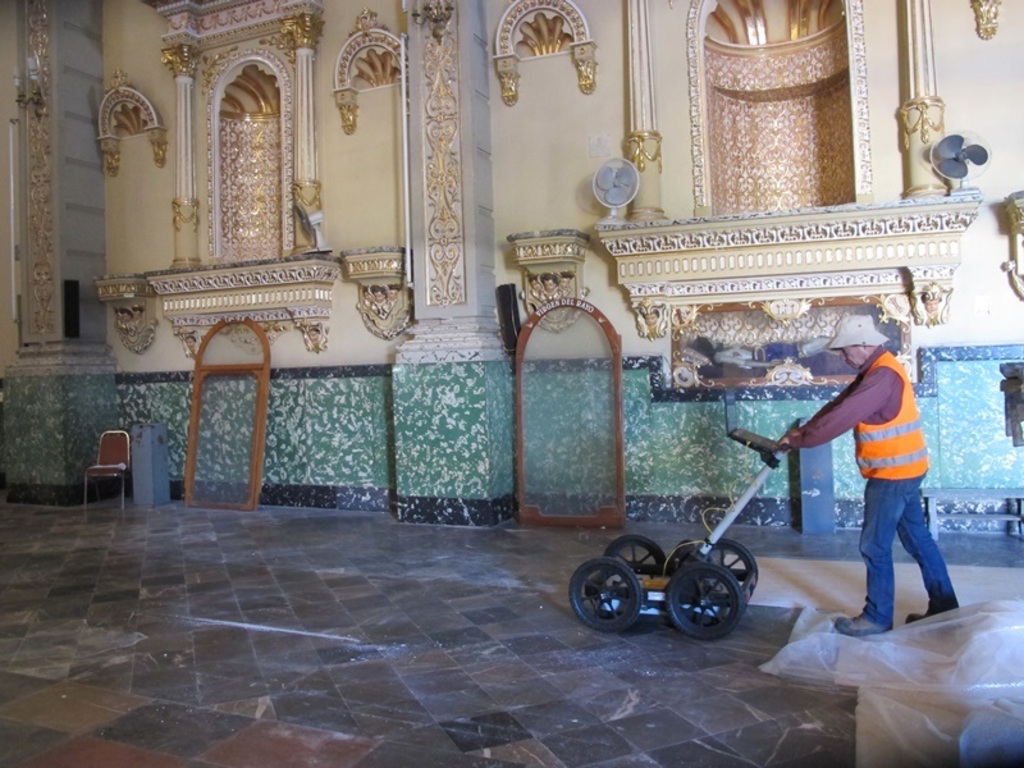

SONDEO DE RESISTIVIDAD ELÉCTRICA
El sondeo de resistividad eléctrica, consiste en generar uncampo electromagnético en el subuselo para registrar la respuesta de retorno de las descargas por medio de una serie de electrodos, obteniendo información de filtraciones de agua, sección bidimensional de las resistividades del subsuelo, y la localización de áreas con anomalias.
Se realizó la extracción de núcleos de concreto conforme a la norma NMX-C-083-ONNCCE-2014 y la norma NMX-169-ONNCCE. Para establecer la resistencia a compresión de los elementos estructurales de concreto del edificio como, columnas trabes y losas. También se realizó un escaneo del refuerzo de acero presente en las secciones de concreto para determinar armado de varillas longitudinales de refuerzo, diámetro efectivo, características de estribos y su separación.

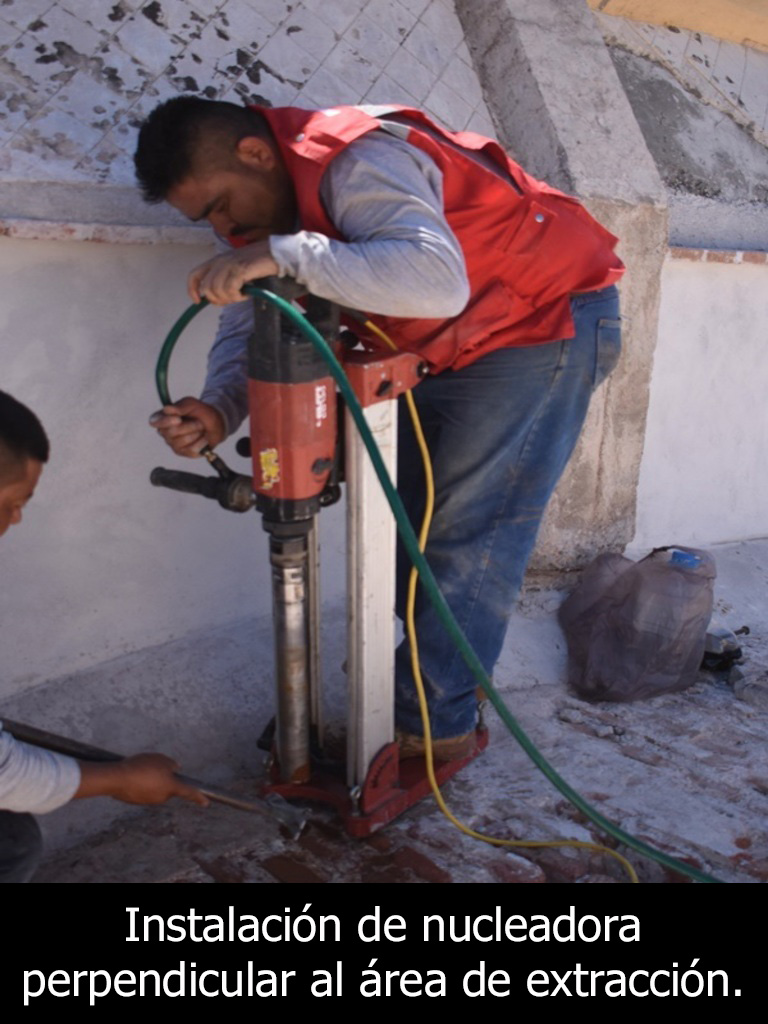

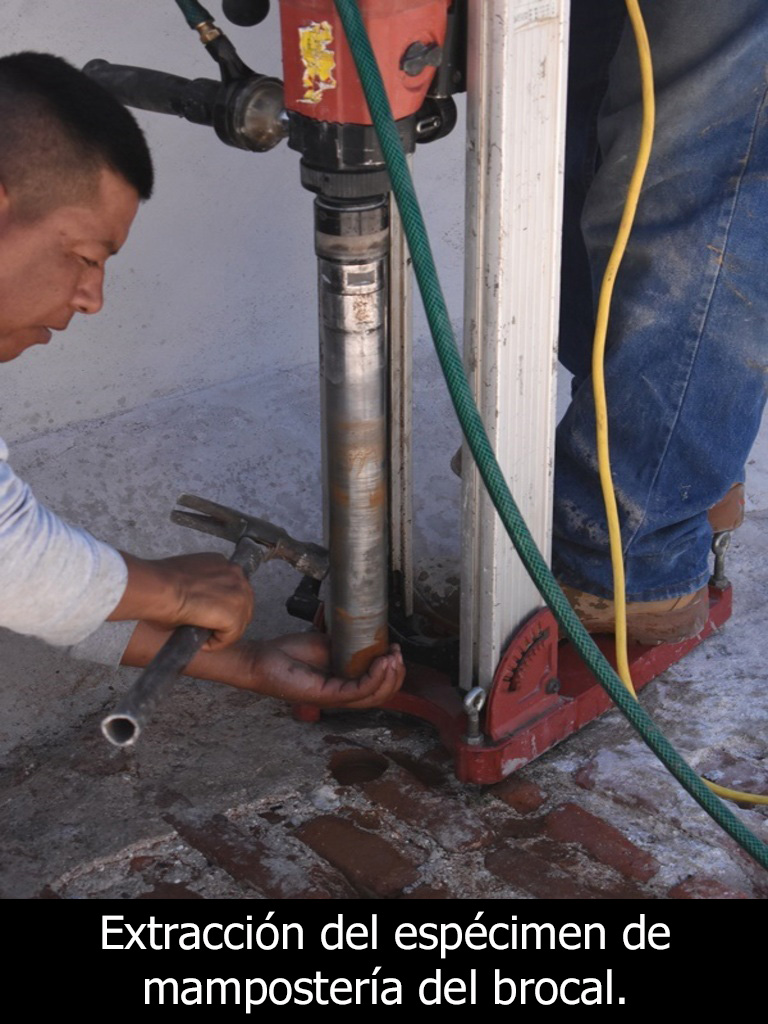

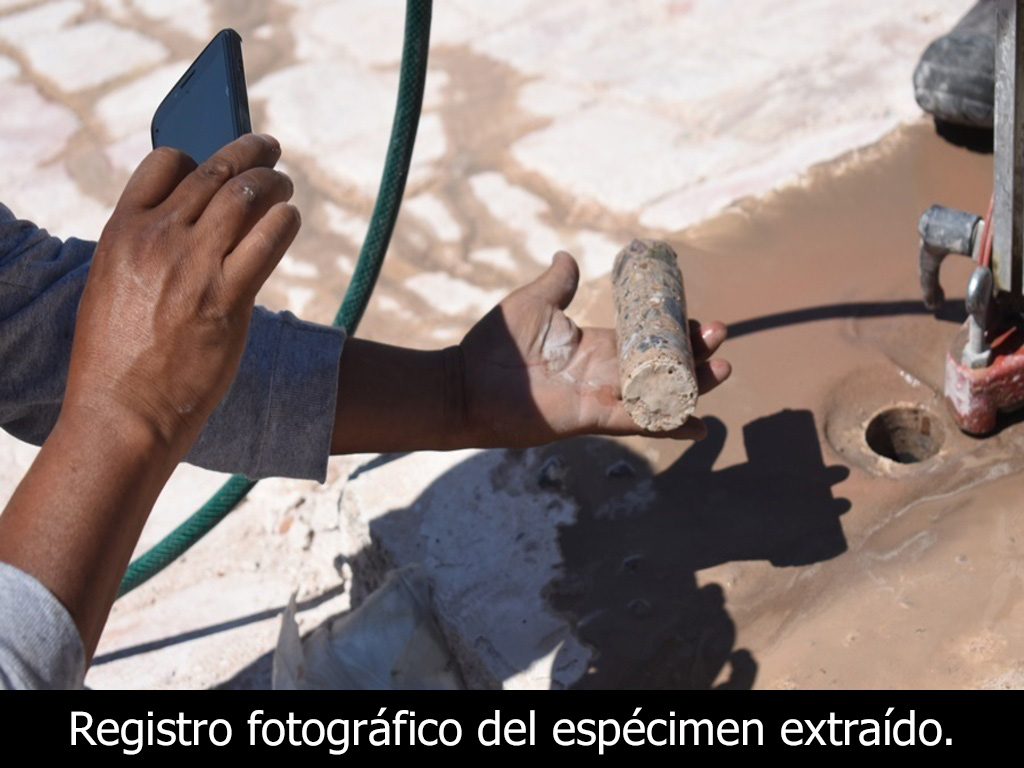

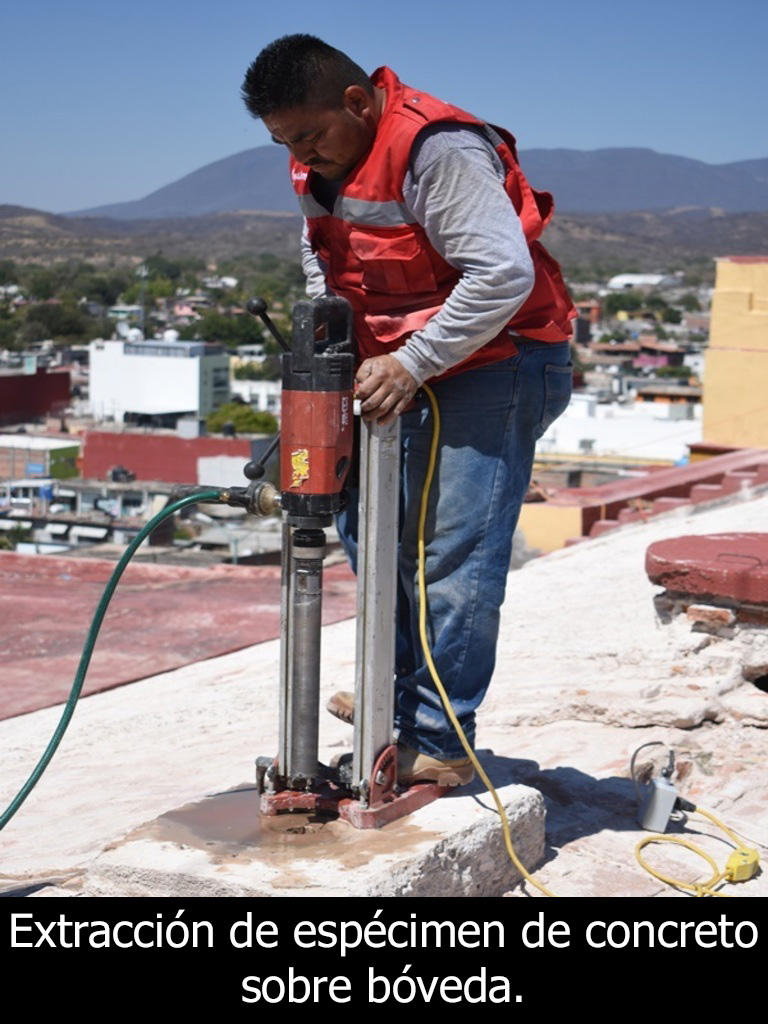

MECÁNICA DE MATERIALES

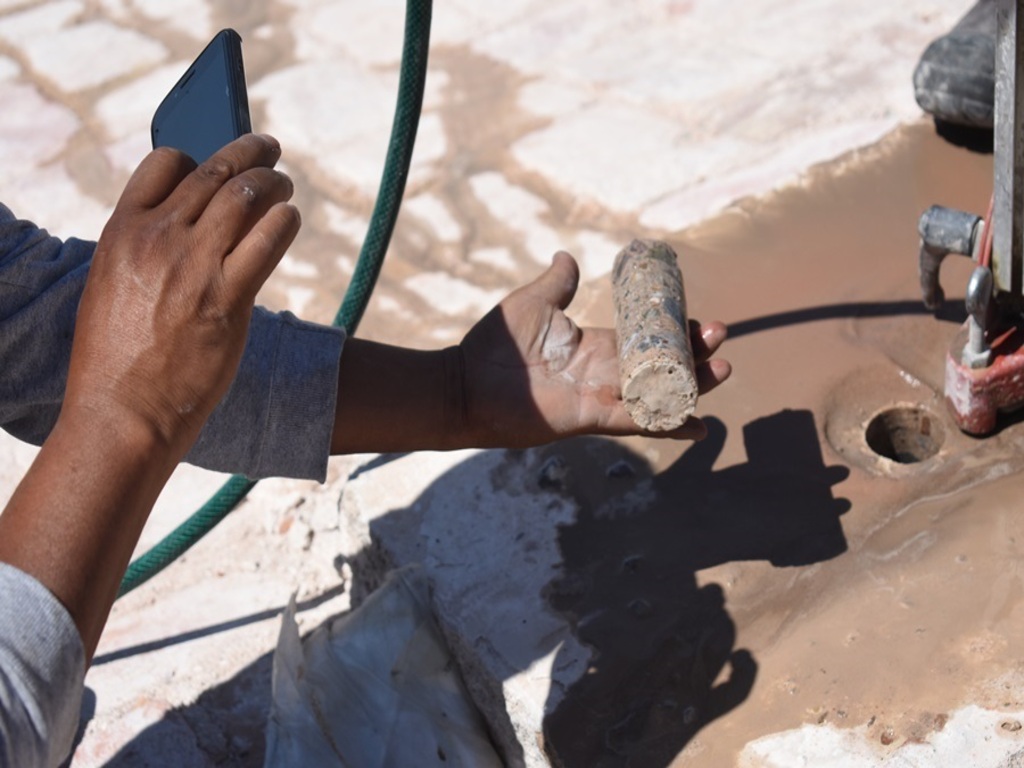

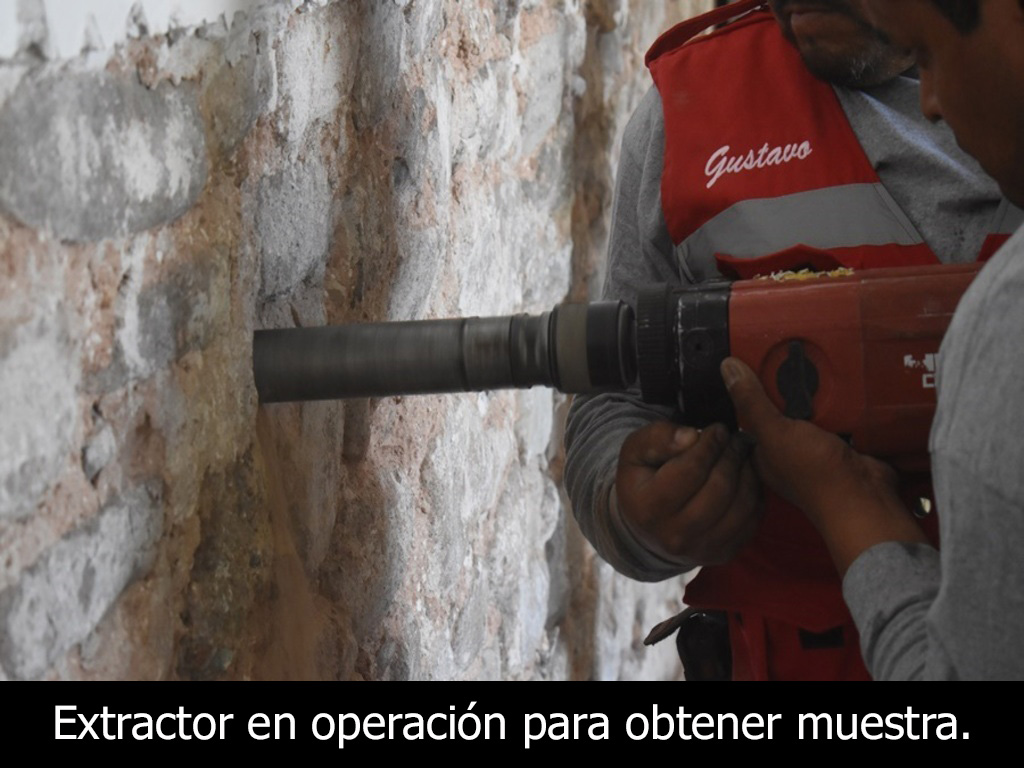

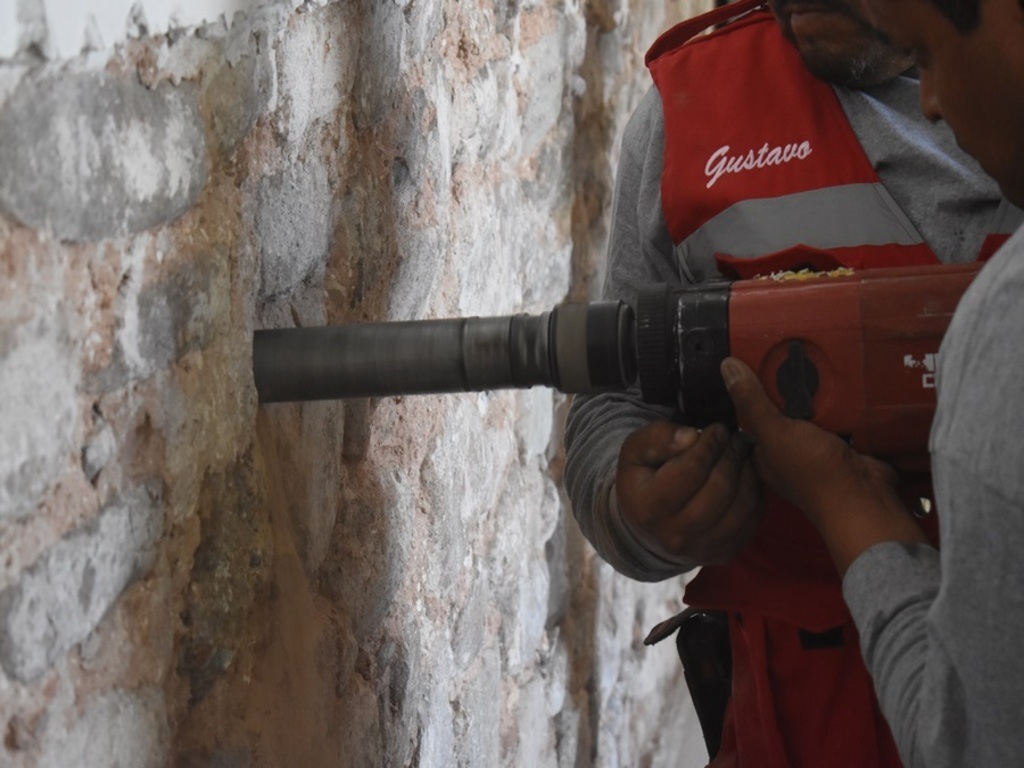

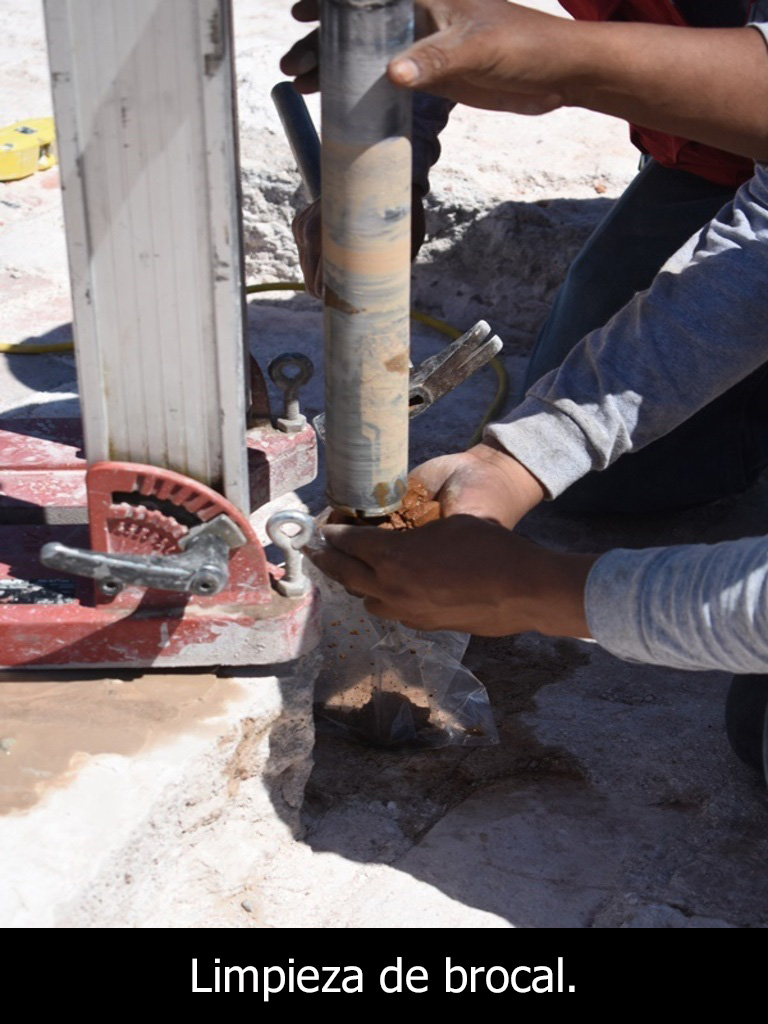

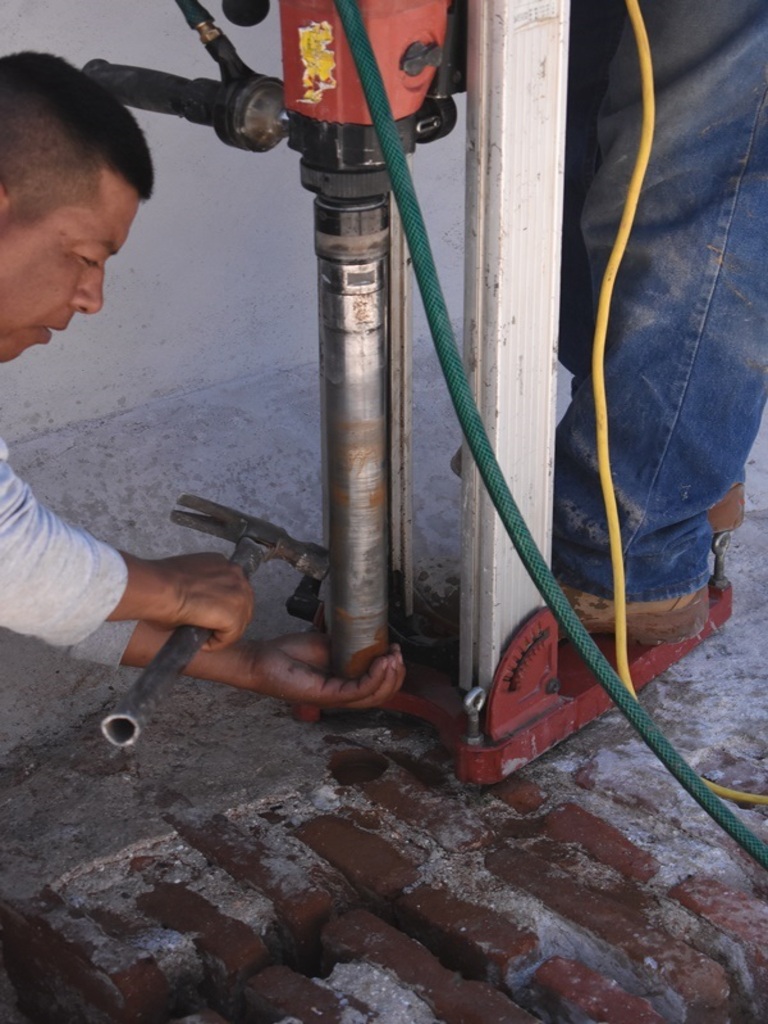

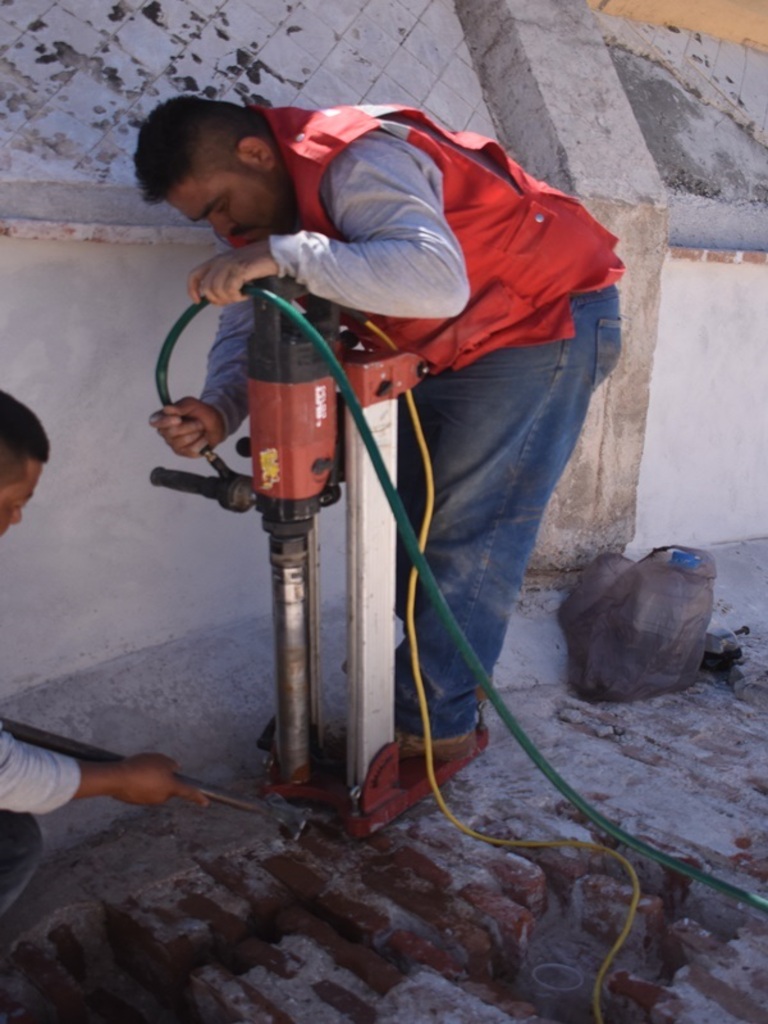

El estudio de mecánica de materiales es un método destructivo por el cual se obtienen nucleos de concreto perforando con una nucleadora el área de interés, se registra la ubicación de la muestra y posteriormente en un laboratorio especializado y certificado se someten a pruebas de resistencia a la compresión y con ello obtenemos las propiedades mecánicas del espécimen.
