LOMAS DEL RIO
| Ubicación: | Lote 48, Manzana XV, Fracc. Lomas del Río, Municipio de Naucalpan de Juárez, Edo. Mex. |
| Año: | 2015 |
| Descripción estructural: | Muros de mampostería confinada, trabes y columnas de concreto reforzado, losa de vigueta y bovedilla y cimentación de zapatas corridas. |
| Para: | Confidencial |
| Empresa: | GATT Ingenieros y Arquitectos Asociados S.A. de C.V. |
Diseño estructural con muros de mampostería confinada, cimentación a base de zapatas corridas y dados de cimentación, sistema de entrepiso de losa aligerada con viguetas.
Fachada frontal del edificio. (Imagen proporcionada por el cliente)
DISEÑO ESTRUCTURAL VISTA LATERAL DERECHA
El diseño estructural del Edificio Lomas del Rio se llevó a cabo considerando en el proyecto arquitectónico los ventanales de piso a techo en la fachada, evitando que los desplazamientos verticales en el punto más desfavorable de la trabe lleguen a dañar la cancelería y a la par procurando respetar el espesor de entrepiso que se tiene en el proyecto arquitectónico.
DISEÑO ESTRUCTURAL VISTA LATERAL IZQUIERDA
Secdefinen propiedades mecánicas de los materiales que componen la estructura principal (mampostería y concreto), para elaborar un modelo matemático de elementos finitos, utilizando elementos tipo Frame (barra) para representar columnas y trabres, y Shell (cascarón) para representar muros y losas asignando sus correspondientes materiales.
DISEÑO ESTRUCTURAL VISTA POSTERIOR
Se inducen acciones permanentes, variables y accidentales, las cuales representan estados de carga funcionamiento normal del edificio (Cargas muertas y vivas) y efectos que pueden presentarse en casos extraordinarios. Se simulan escenarios en donde, con una probabilidad no despreciable que ocurra, la interacción de las acciones al mismo tiempo y en distintas direcciones.
DISEÑO ESTRUCTURAL VISTA FRONTAL
Con los datos que emanan del modelo matemático de elementos finitos, se identifican los mayores desplazamientos verticales y horizontales en cada entrepiso, se verifica que cumplan con los niveles de desempeño correspondientes para el diseño de los elementos estructurales.
ZONA DE UBICACIÓN DE LA RESIDENCIA

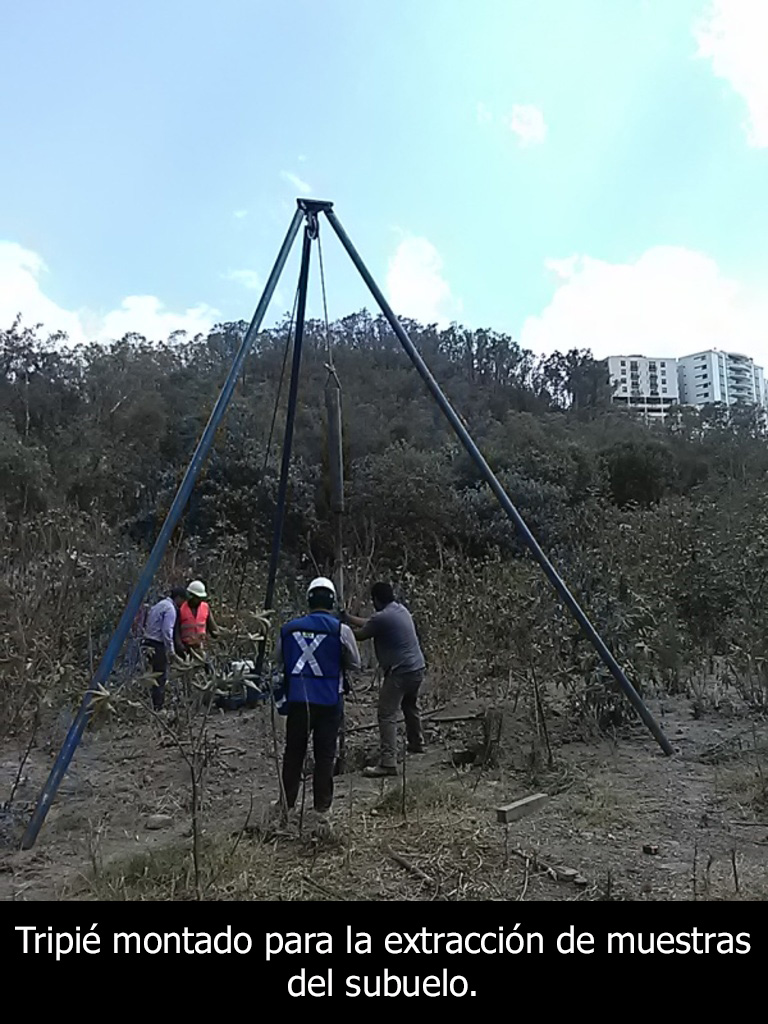

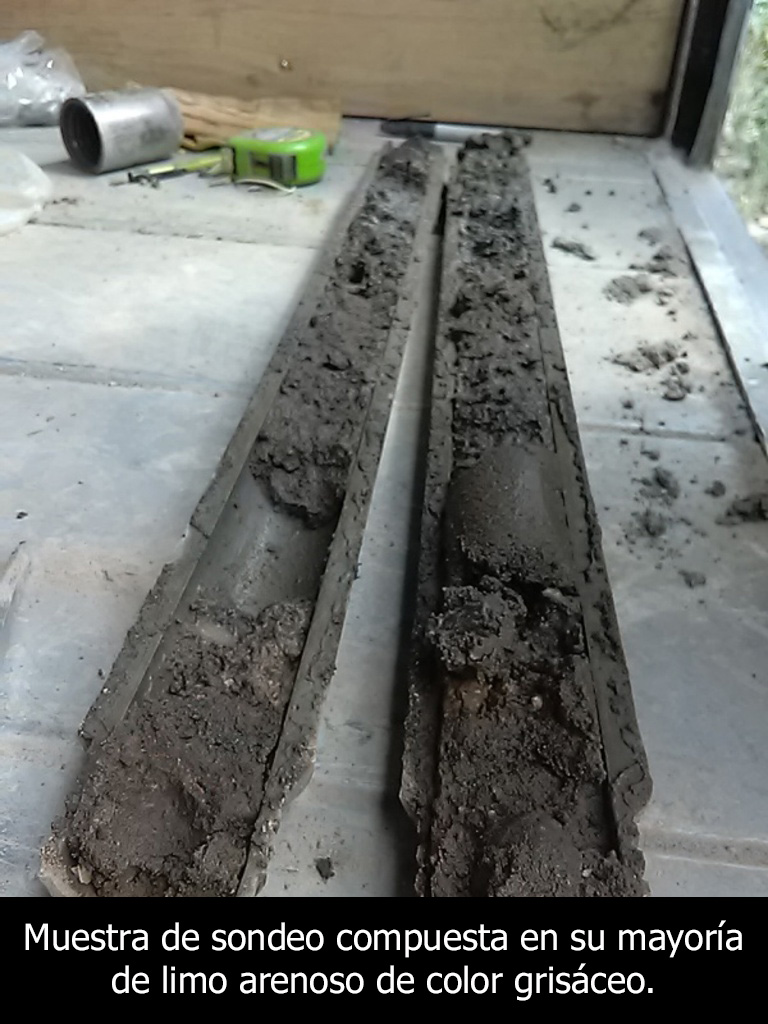

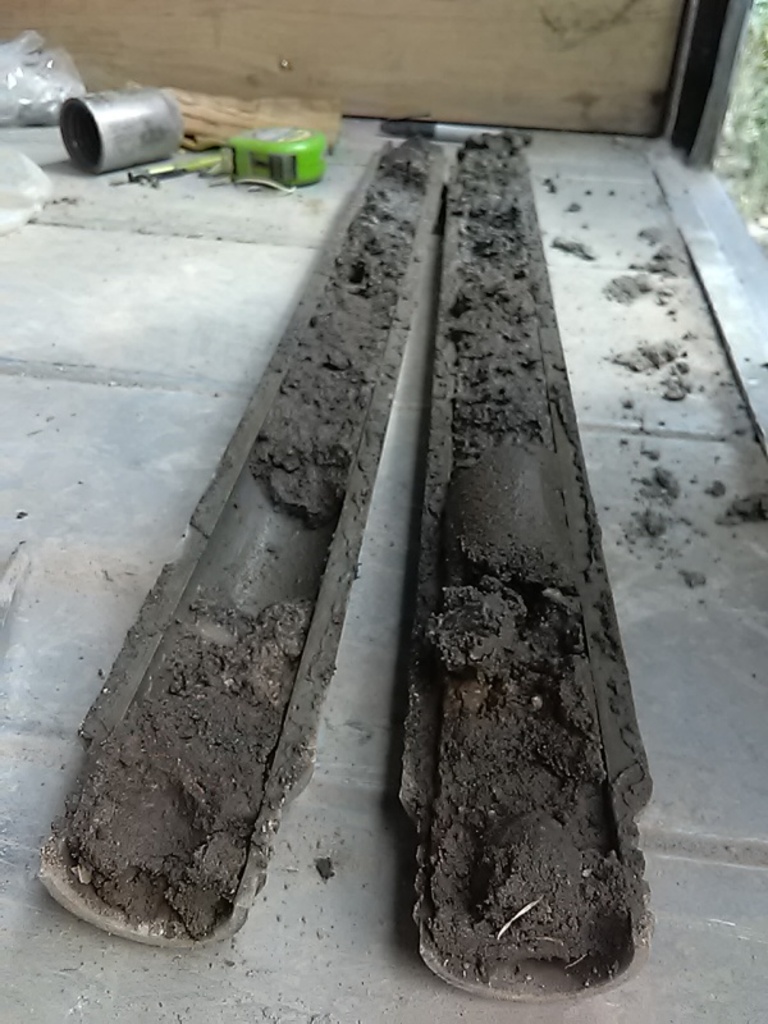

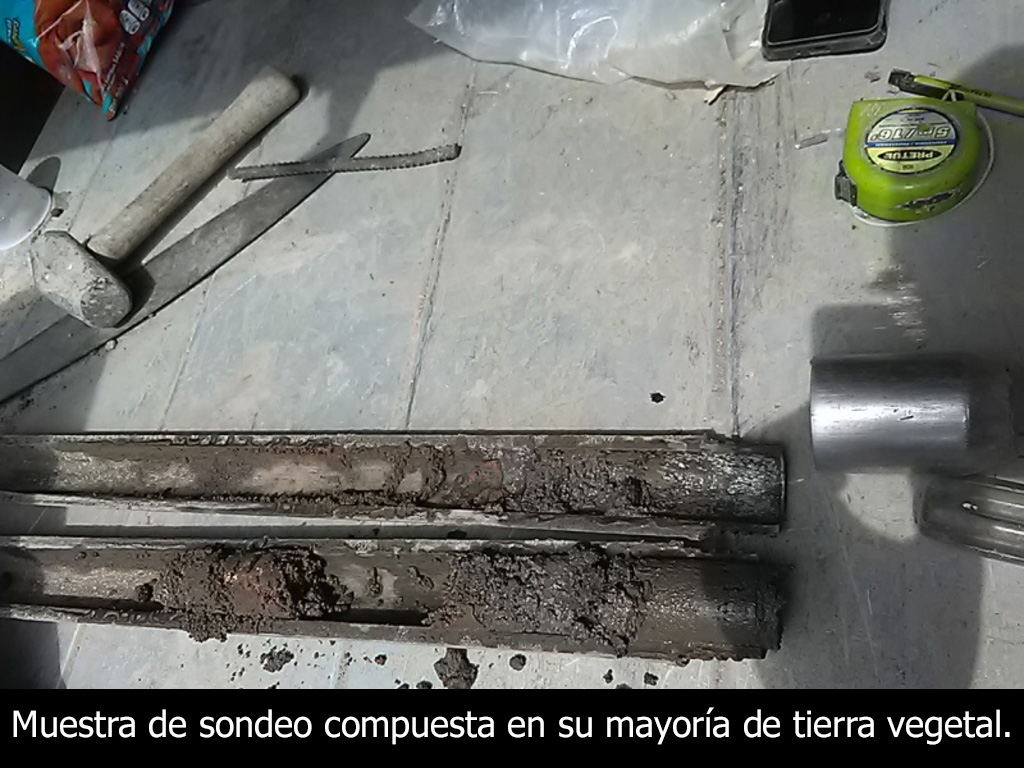

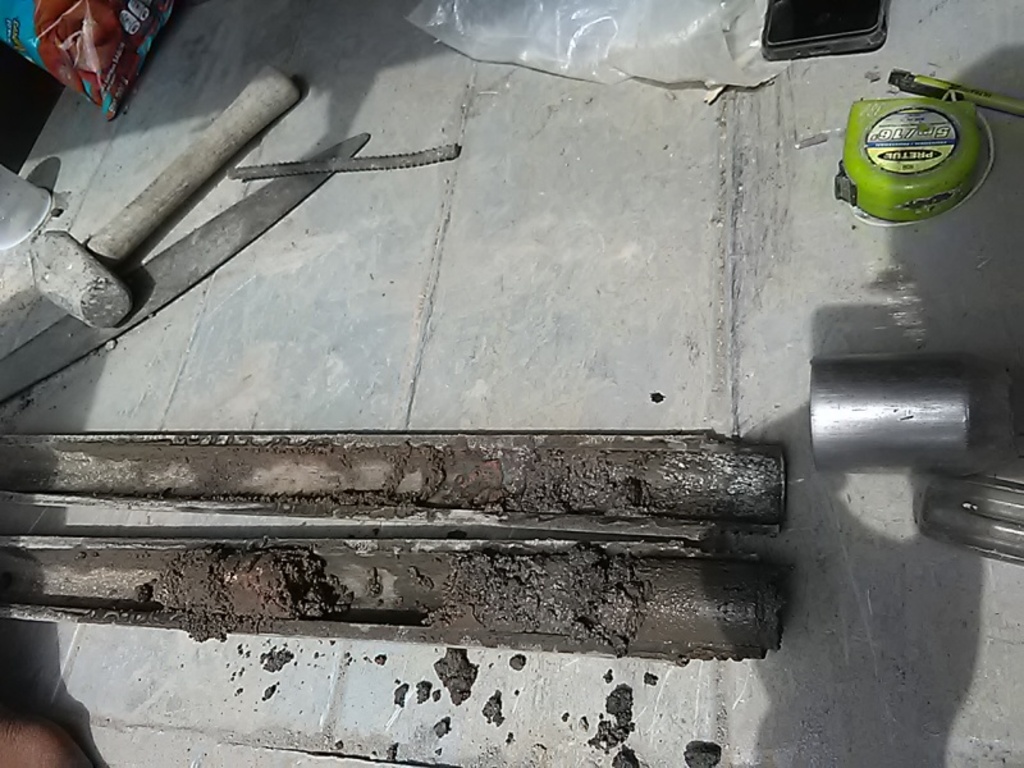

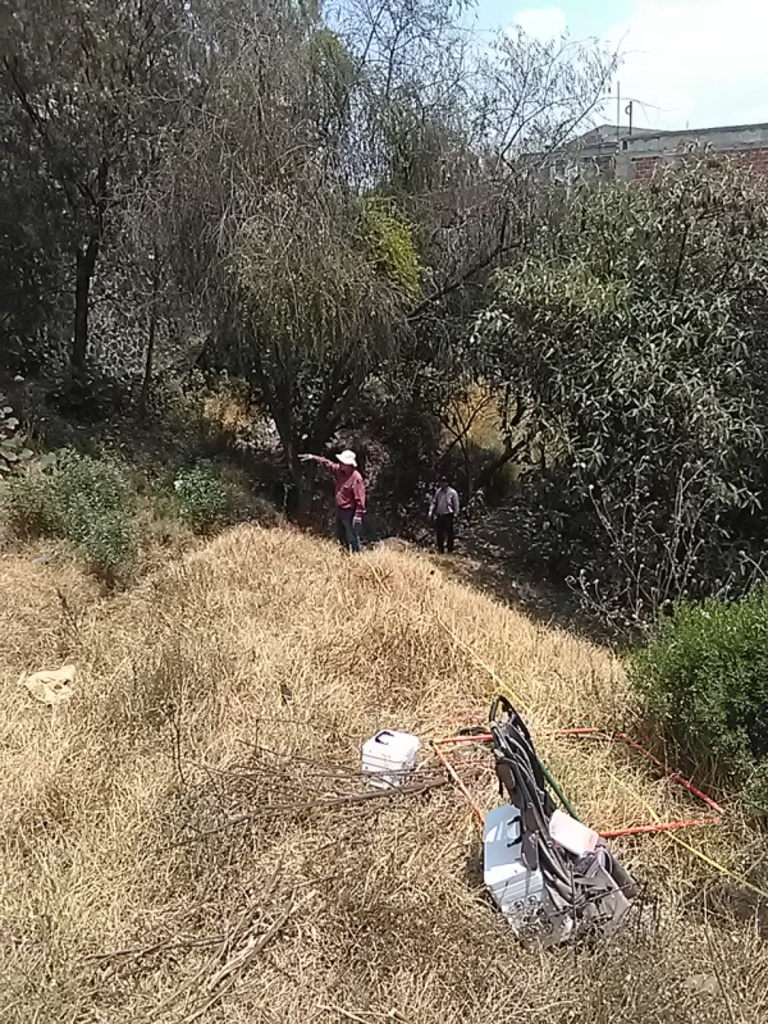

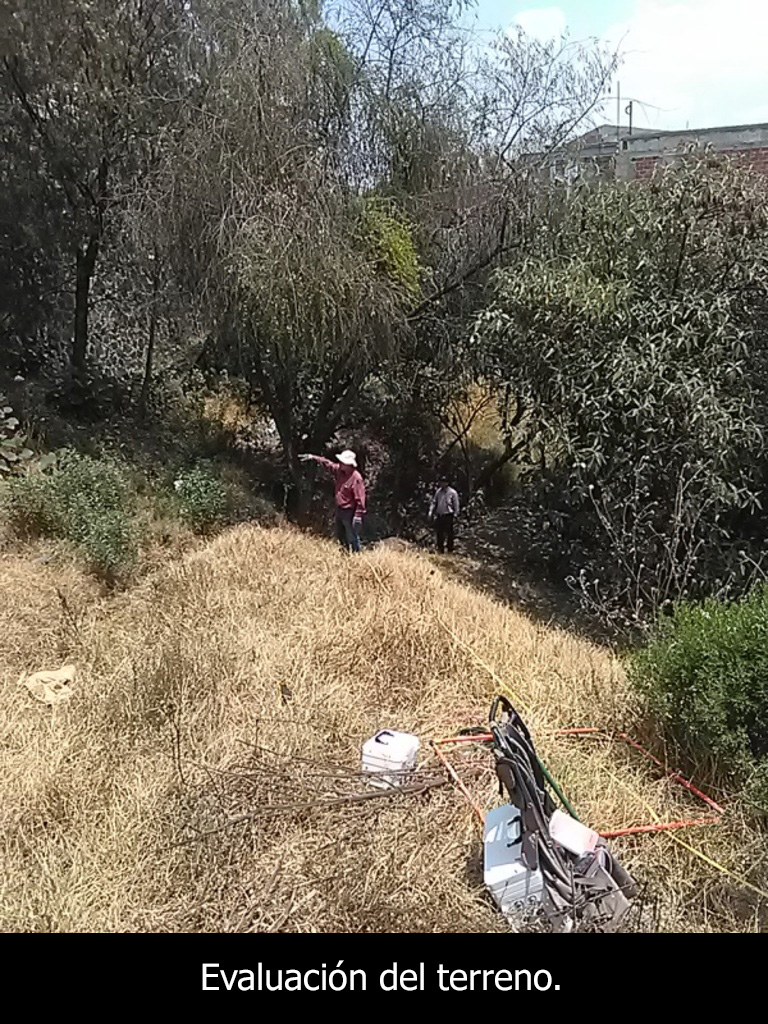

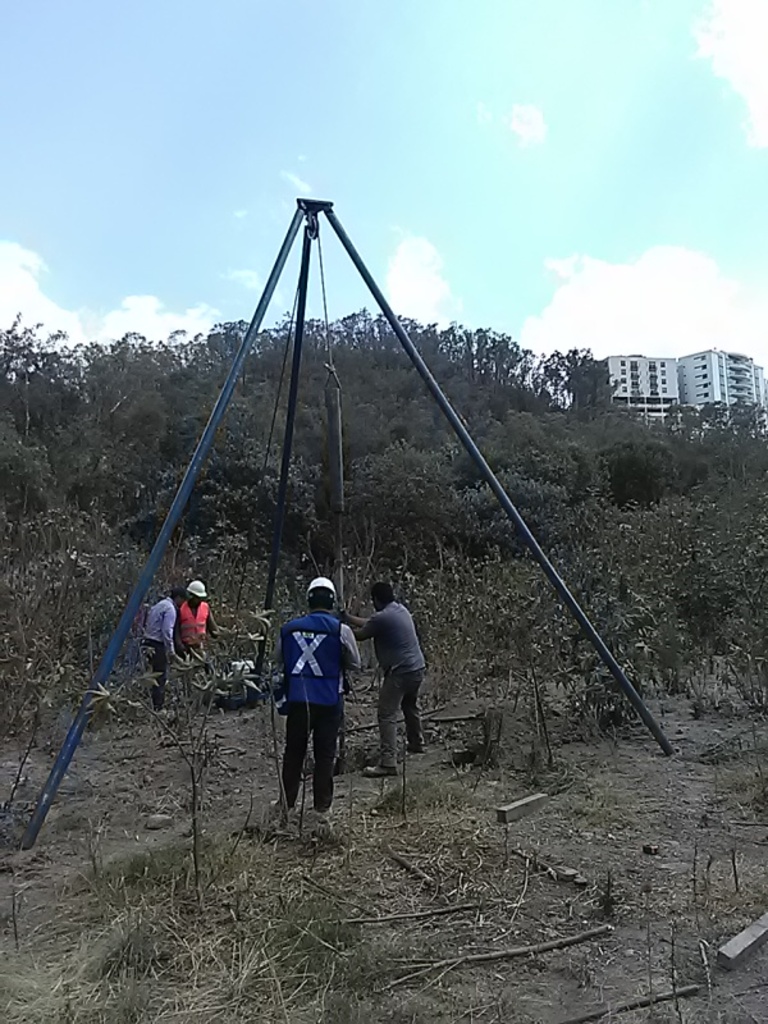

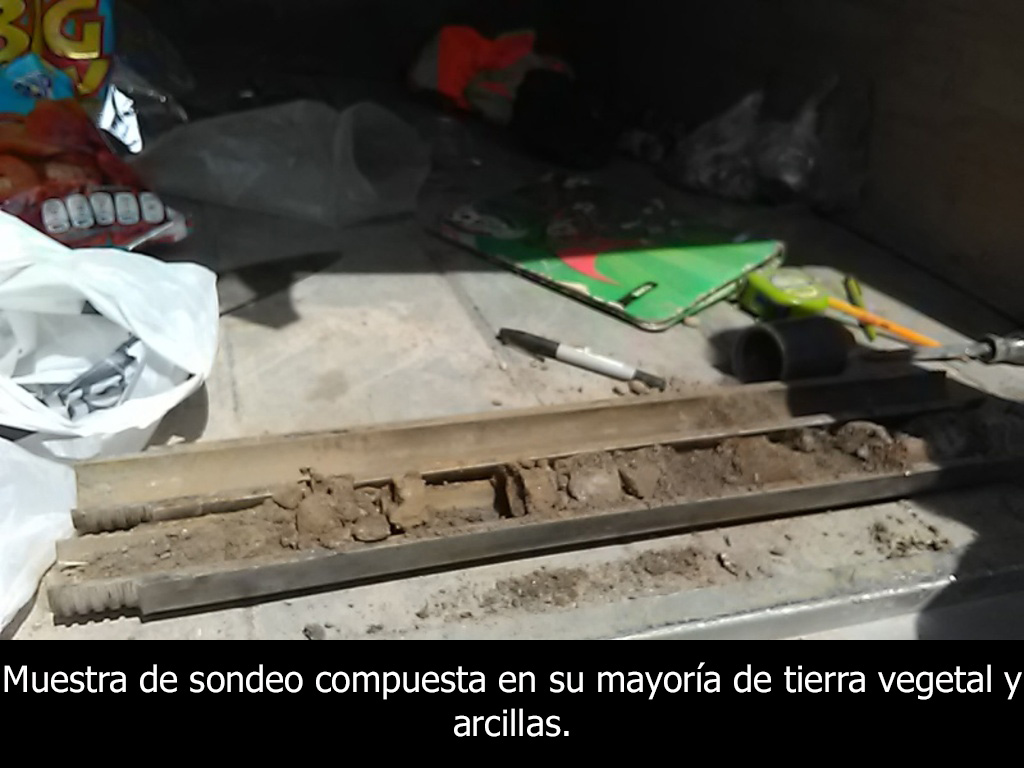

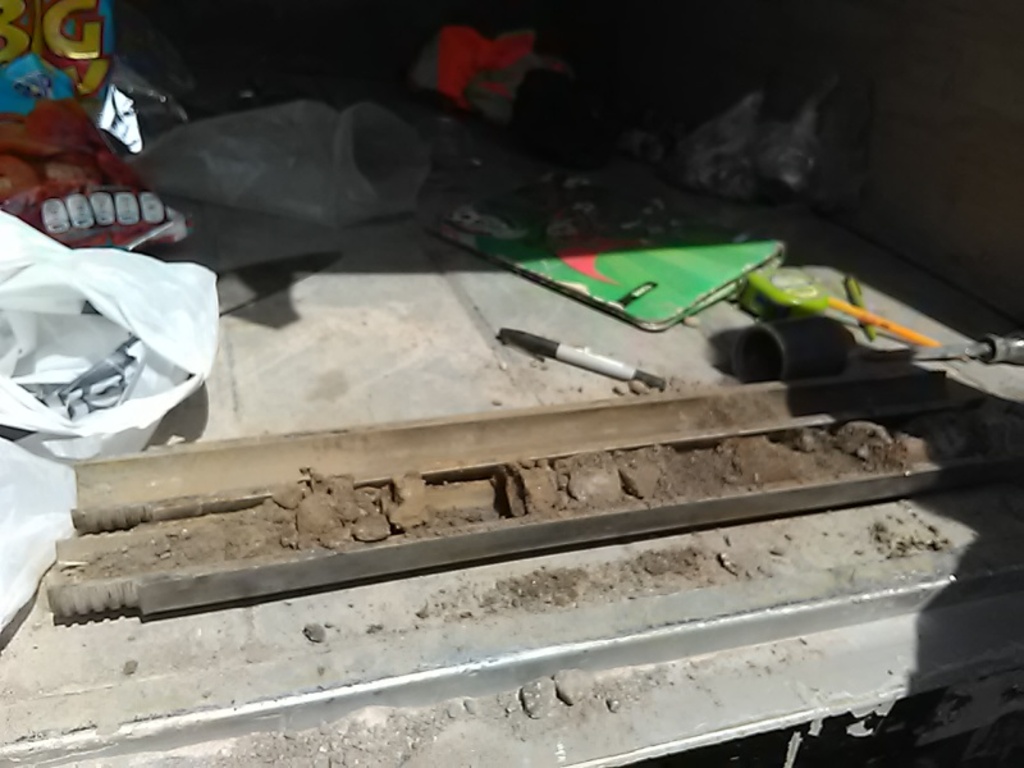

Se efectuaron estudios geotécnicos y geofísicos para conocer las propiedades del subsuelo del sitio y con esta información establecer una interacción suelo- estructura en el modelo matemático de elementos finitos, con el objetivo de obtener un mejor comportamiento estructural, se procedió a recabar información del suelo como su composición, estratigrafía, niveles freáticos, modulos de reacción y respuesta de amortiguamiento del subsuelo ante fuerzas de aceleración sintética.
Es parte del proceso creativo de una imagen digital que se crea a partir de un modelo o escenario 3D realizado.
FACHADA PRINCIPAL LOMAS DEL RIO
Los elementos estructurales diseñados no afectan la estética de los proyectos arquitectónicos, se considera como parte escencial durante el diseño estructural conservar las dimensiones de los espacios arquitectónicos en planta. (Imagen proporcionada por el cliente)
PATIO TRASERO LOMAS DEL RIO
Se procura que la estructura se mezcle armónicamente con la arquitectura del proyecto en áreas de uso común, áreas privadas y fachadas. (Imagen proporcionada por el cliente)
ESCALERAS INTERNAS UNIDAD RESIDENCIAL
Se considera en el diseño estructural los detalles arquitectónicos y se proponen soluciones sin alterar el concepto inicial del espacio diseñado. (Imagen proporcionada por el cliente)
SALA Y COMEDOR VISTA DESDE LA ENTRADA
Un correcto diseño y distribución estructural respeta el área de cada espacio arquitectónico y por lo tanto, espacios como pasillos, escaleras, habitaciones y áreas verdes no se ven afectados al momento de proponer la ubicación de dichos elementos estructurales. (Imagen proporcionada por el cliente)
ACCESO Y FACHADA
Se considera en el diseño estructural la visión integral del proyecto arquitectónico. (Imagen proporcionada por el cliente)
