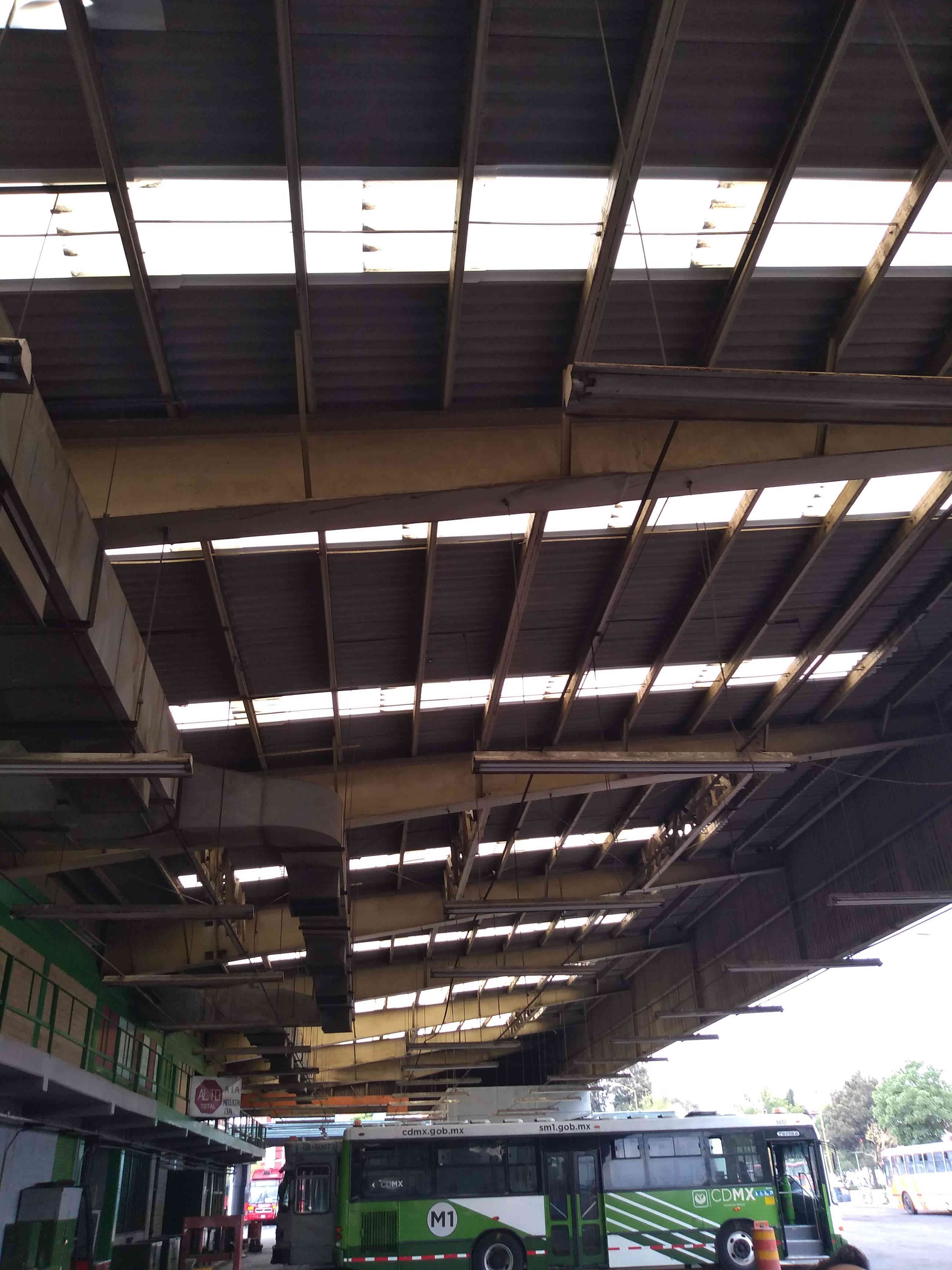

TALLERES RTP
| Ubicación: | Av. Telecomunicaciones s/n, Iztapalapa, Ejército Constitucionalista, 09440, CDMX. |
| Año: | 2019. |
| Descripción estructural: | Refuerzo de estructura mediante perfiles metálicos IR y HSS. Adecuación de ventilación en cubierta mediante perfiles HSS. |
| Para: | Confidencial. |
| Empresa: | GATT Ingenieros y Arquitectos Asociados S.A. de C.V. |
En este proyecto se decidió colocar un refuerzo en puntos clave de la nave para brindar un mejor comportamiento estructural ante la acción de fuerzas sísmicas y de viento. El unmueble sufrió daños durante el sismo ocurrido el 19 de septiembre de 2017, por lo que se consideró necesario realizar un dictamen y revisión del daño estructual, así como su posterior mantenimiento y refuerzo estructural.
Los talleres Generales de RTP brindan certeza de mantenimiento, movilidad y seguridad para las unidades que conforman esta red masiva; garantizando siempre una movilidad efectiva en la CDMX. Se consideró realizar una dictaminación del daño estructural, así como su posterior mantenimiento y refuerzo estructural, ya que, al ser denominado como "Grupo A" dentro de las construcciones del Reglamento de Construcciones de la CDMX, forma parte importante de las instalaciones urbanas.
DISEÑO ESTRUCTURAL RTP
Para desarrollar el trabajo de reforzamiento estructural se llevaron a cabo actividades previas para recabar información del inmueble y el suelo donde se desplanta. Inicialmente se realizó un levantamiento arquitectónico-estructural de la nave, posteriormente se realizaron estudios geotécnicos, geofísicos y de mecánica de materiales.
El modelo estructural se elaboró considerando la interacción suelo-estructura. Estableciendo escenarios ante acciones gravitacionales dinámicas.

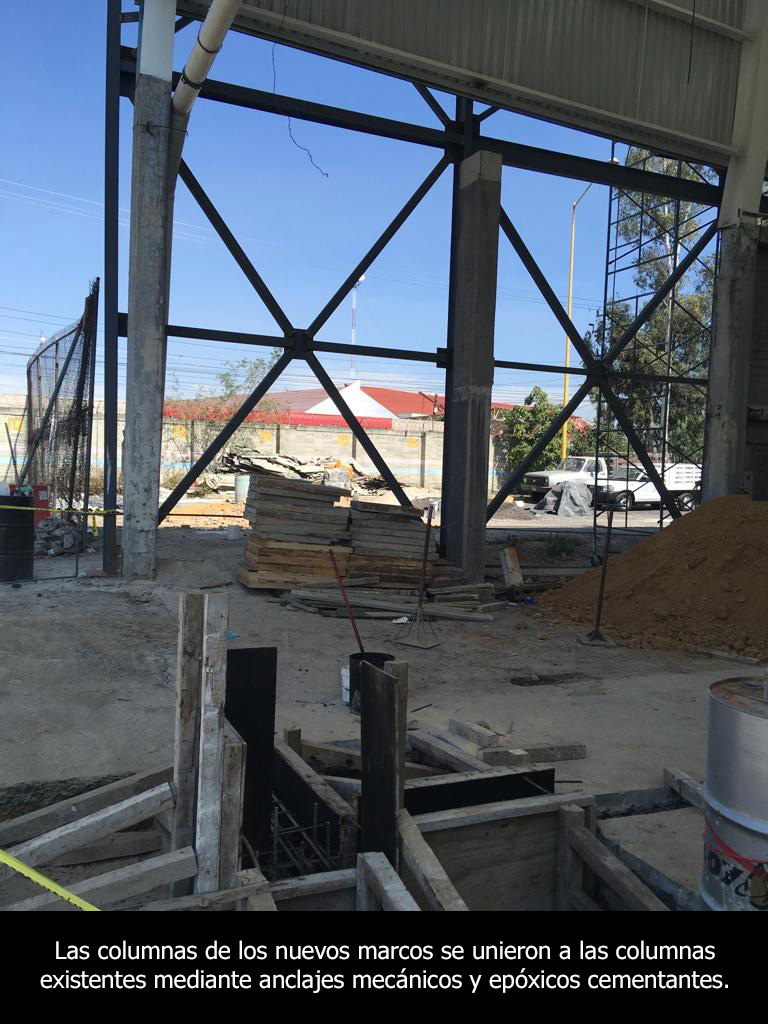

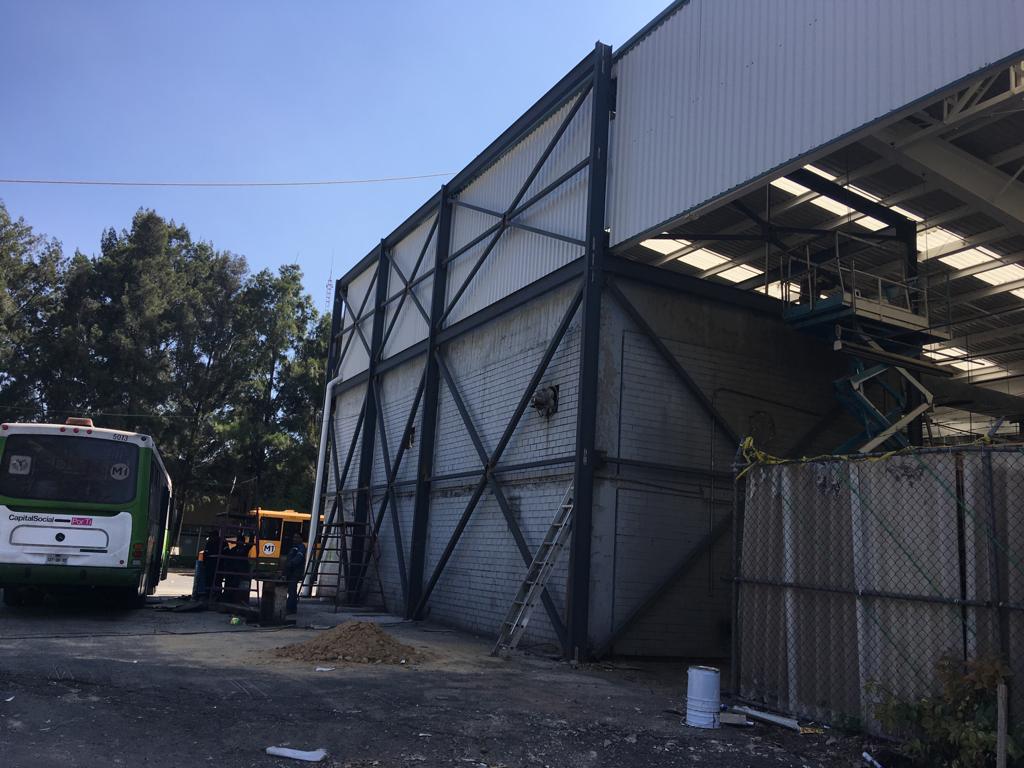

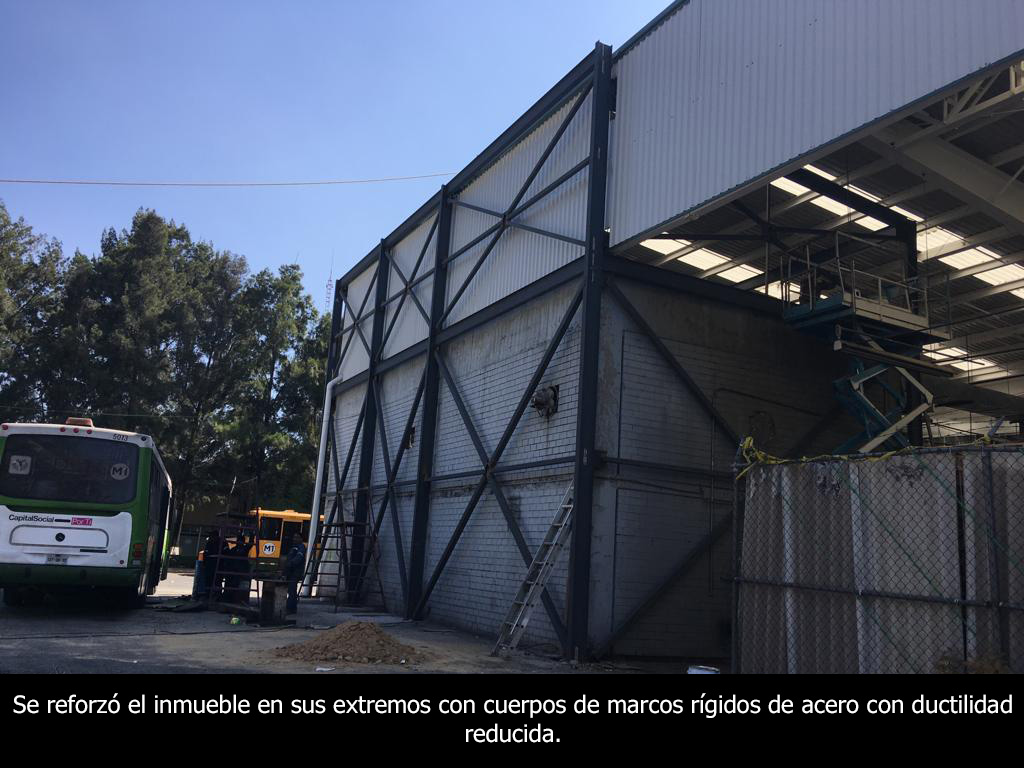

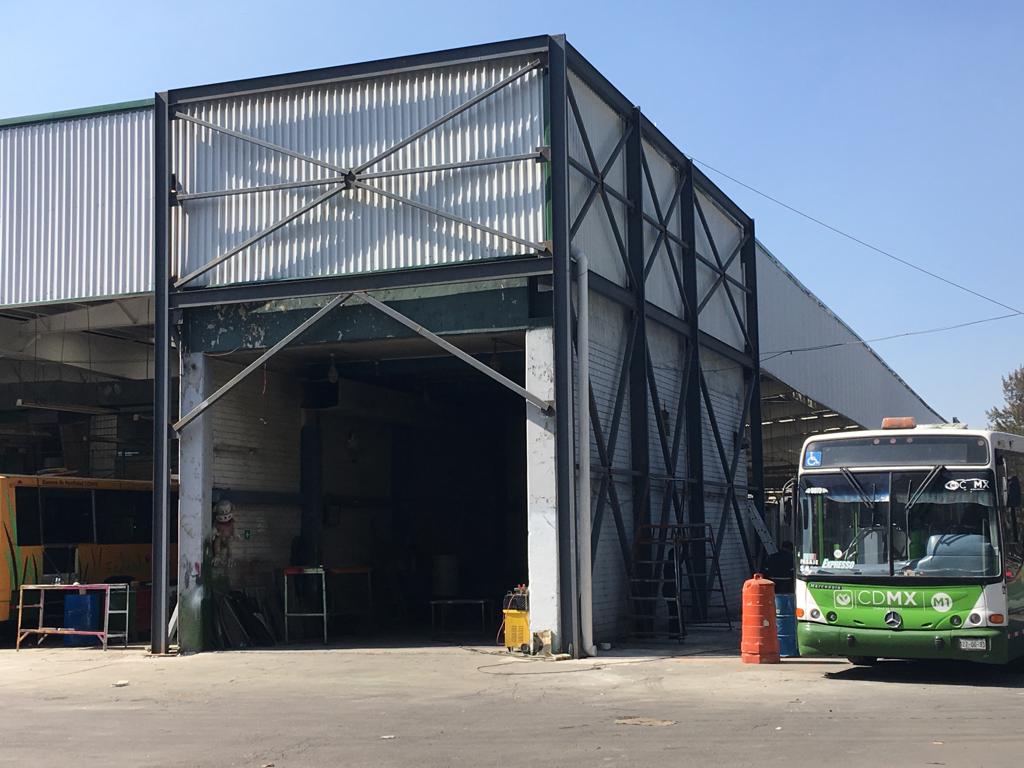

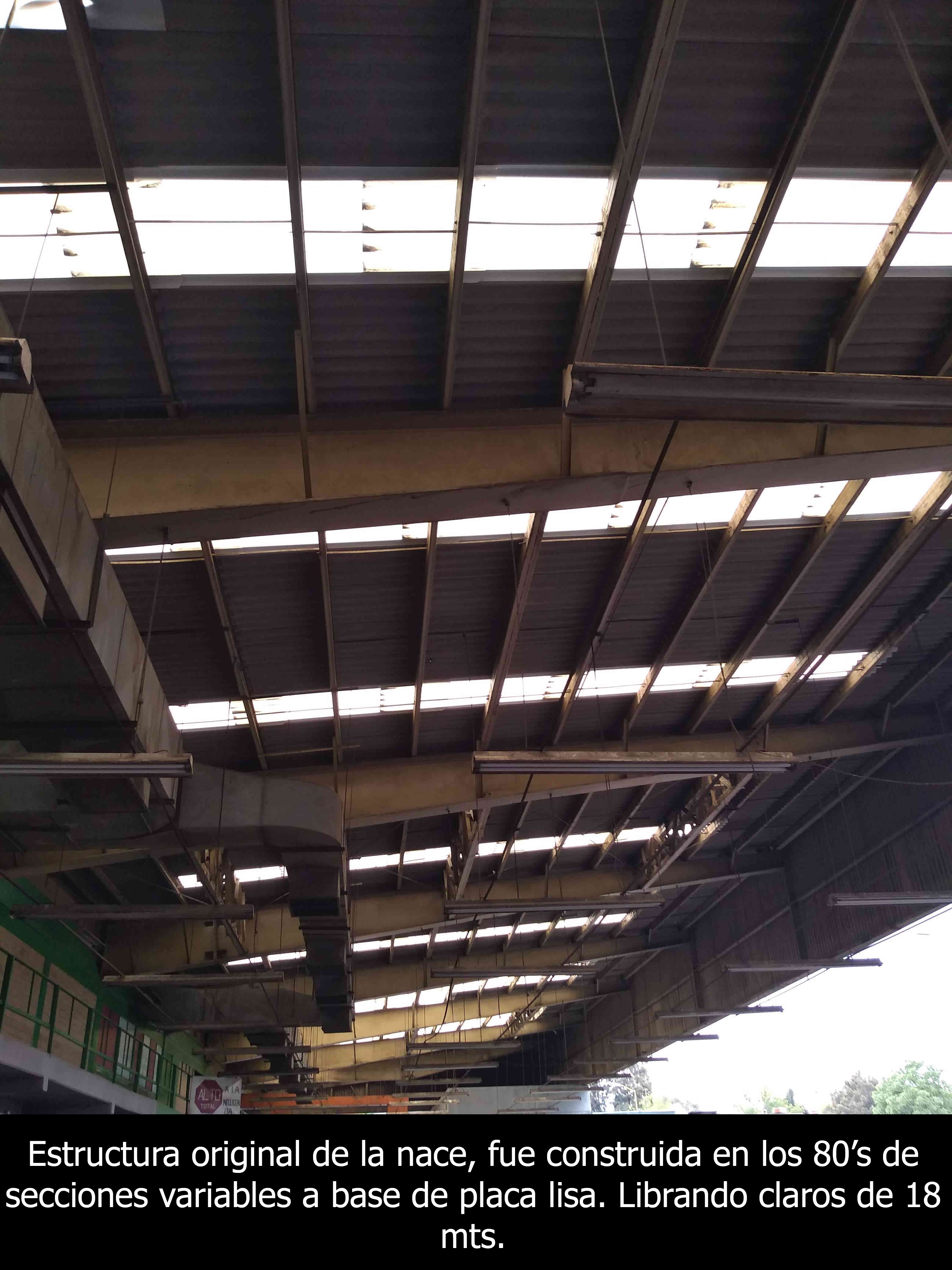

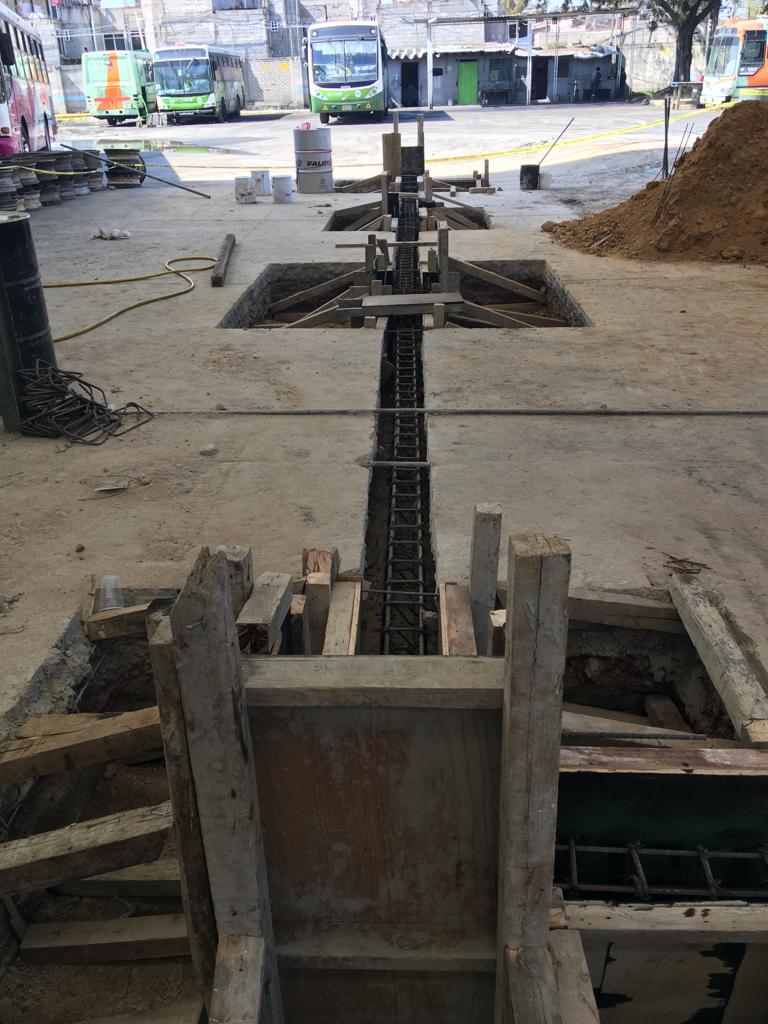

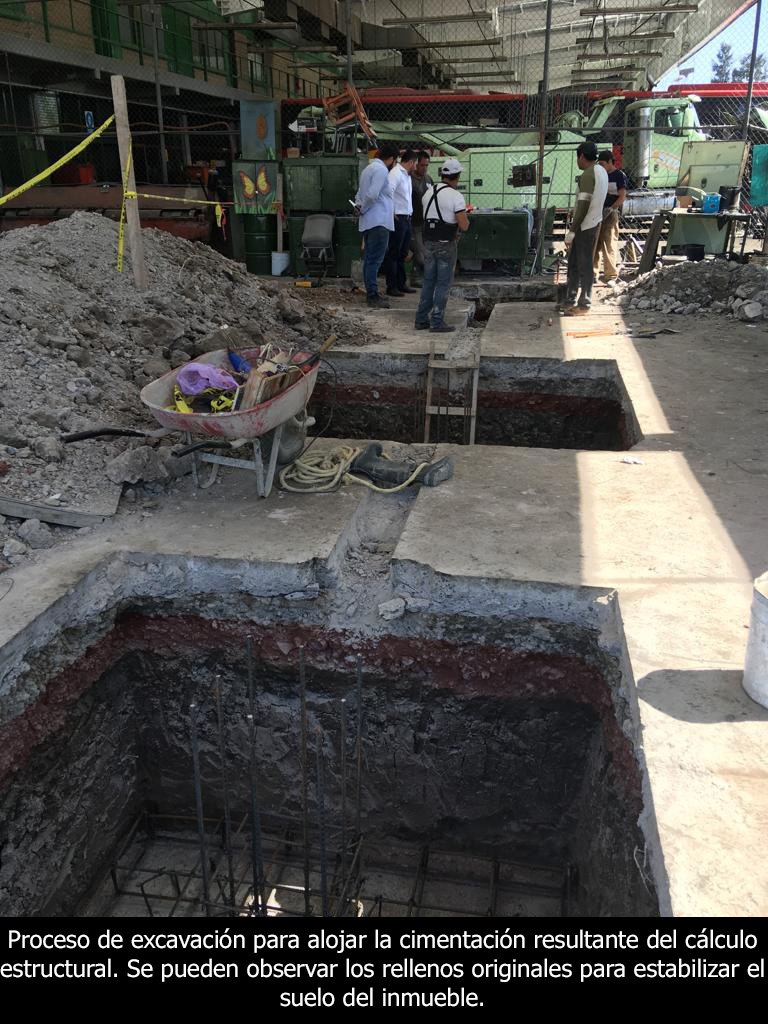

REFUERZO DE PERFILES IR Y HSS EN PUNTOS CLAVE DEL SISTEMA ESTRUCTURAL
Se diseñaron perfiles de refuerzo metálico para cumplir con estados límite de servicio y falla del inmueble, definiendo la utilización de elementos estructurales que evitarán el comportamiento de torsión que el sistema presentó durante su análisis.

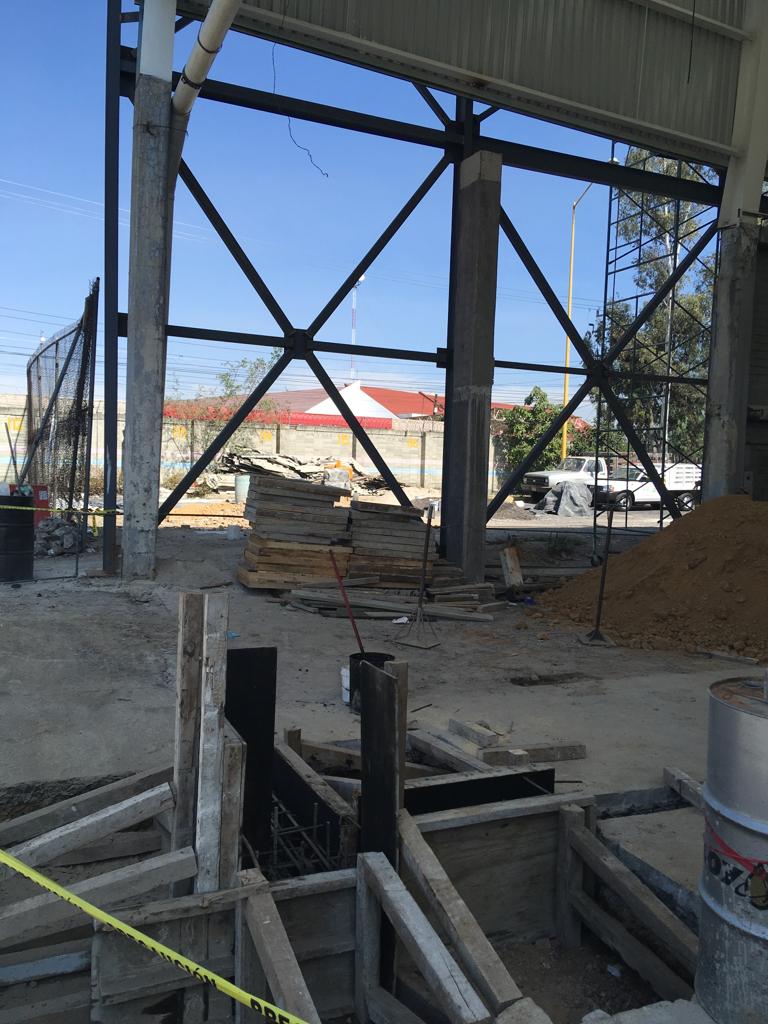

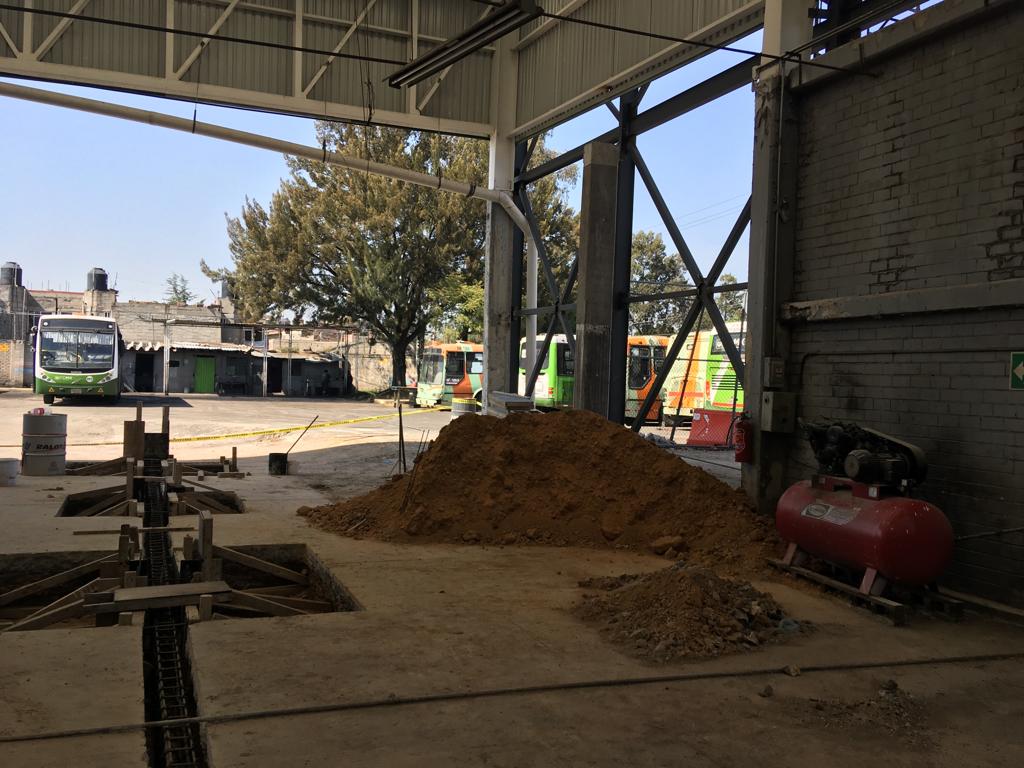

REFUERZO ESTRUCTURAL TALLERES RTP

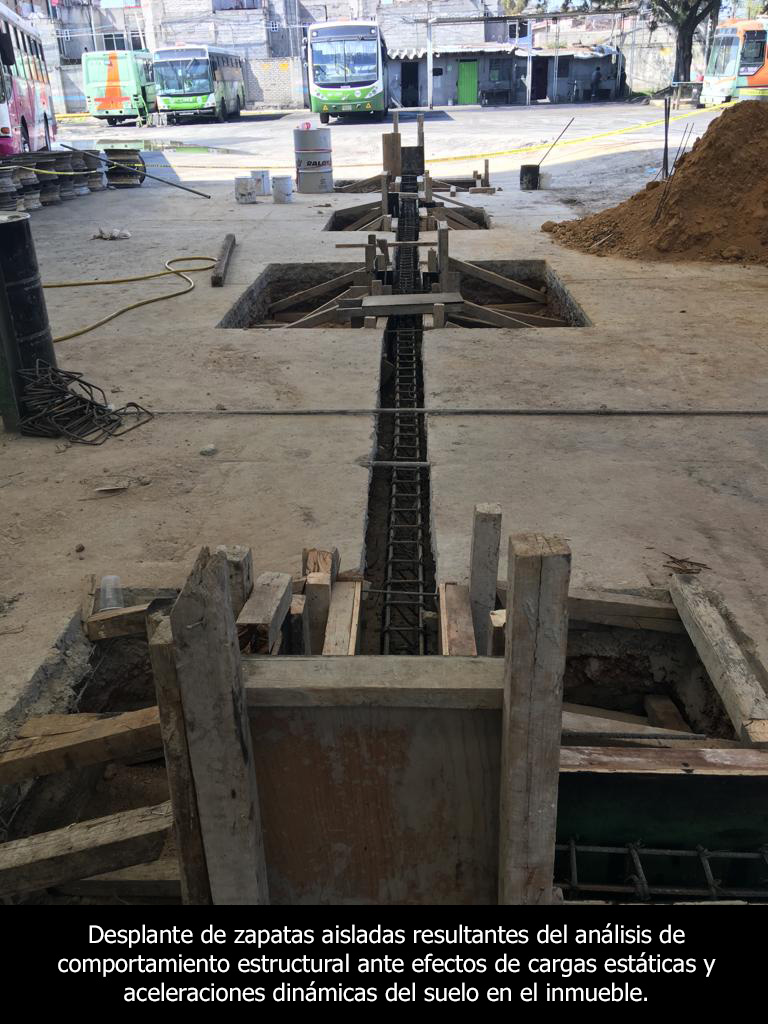

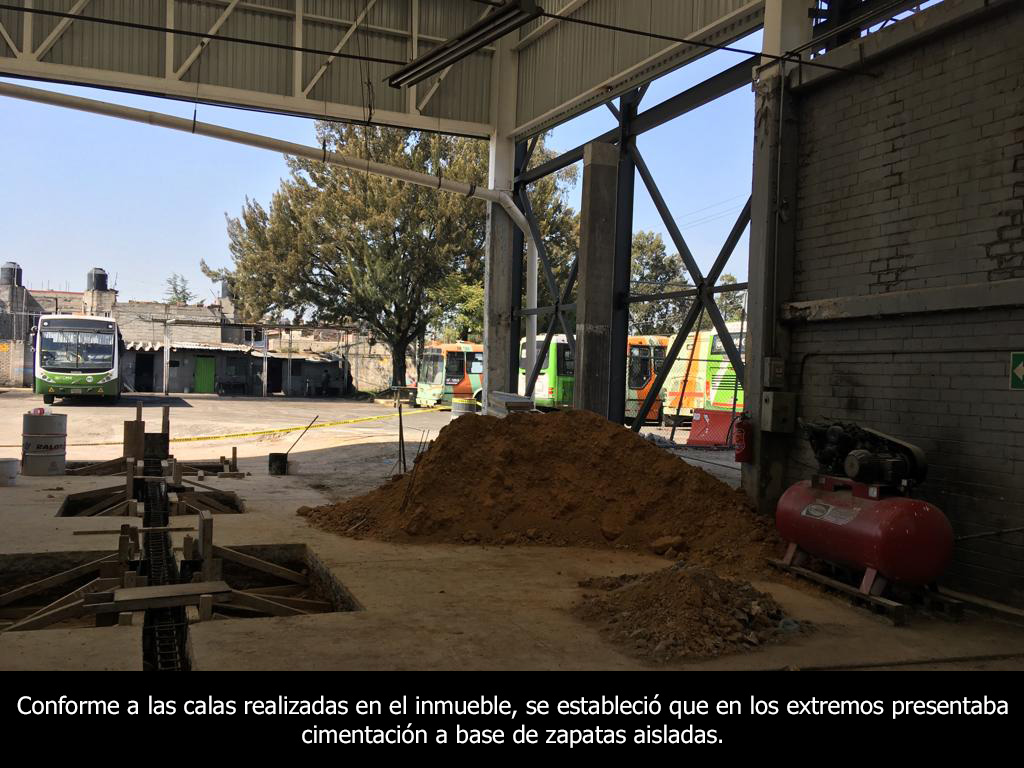

Se diseñó el refuerzo estructural para evitar un comportamiento de torsión del sistema, por ello se simularon escenarios de refuerzo que coadyuvaran a un comportamiento dentro de los parámetros aceptables de servicio y falla para este tipo de inmuebles, lo cual derivó en rigidizar los extremos mediante perfiles metálicos.
Se efectuaron estudios geotécnicos y geofísicos para conocer las propiedades del subsuelo del sitio y con esta información establecer una interacción suelo-estructura en el modelo matemático de elementos finitos, con el objetivo de obtener un mejor comportamiento estructural, se procedió a recabar información del suelo como su composición, estratigrafía, niveles freáticos, modulos de reacción y respuesta de amortiguamiento del subsuelo ante fuerzas de aceleración sintética.
PRUEBA DOWN HOLE

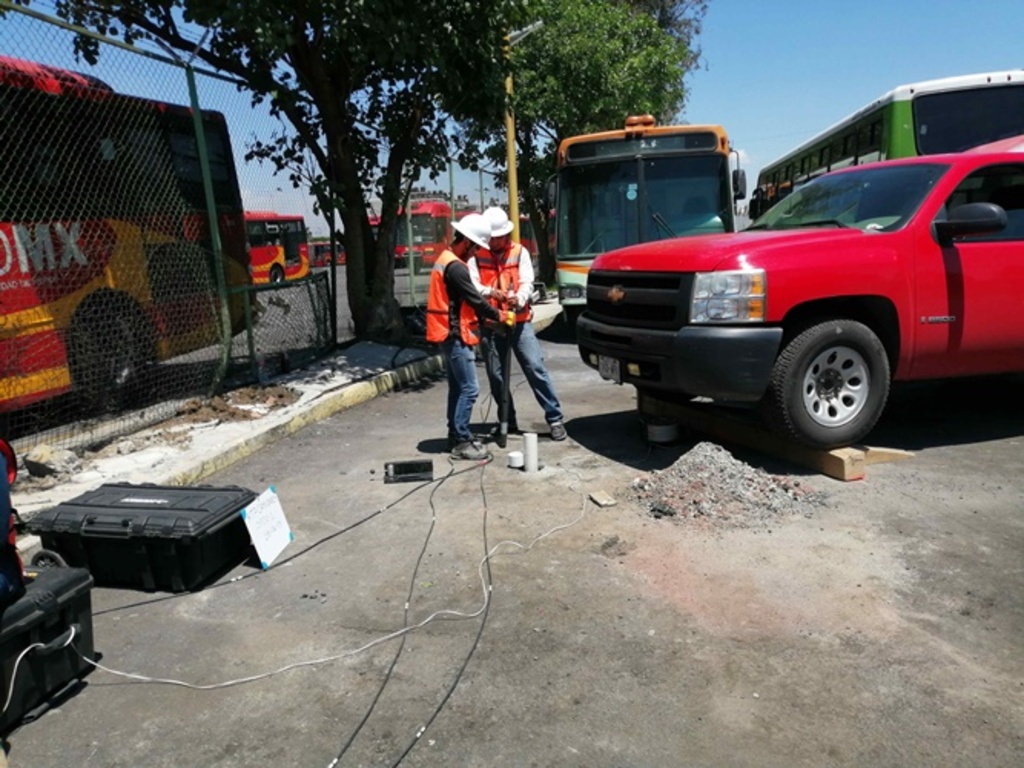

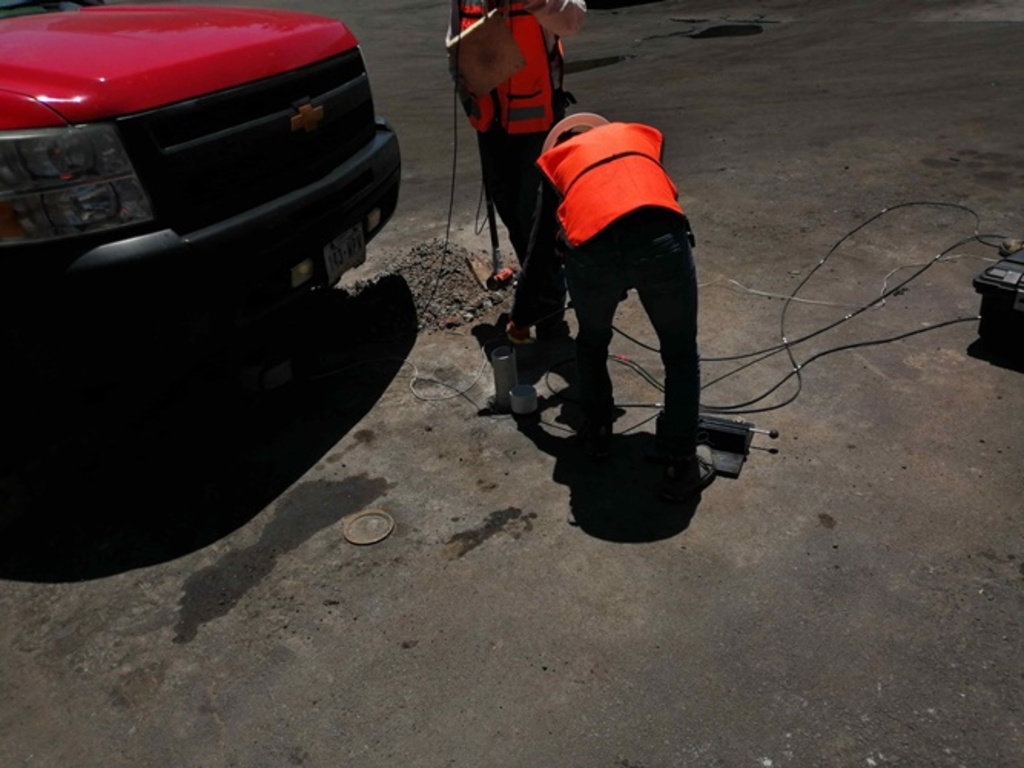

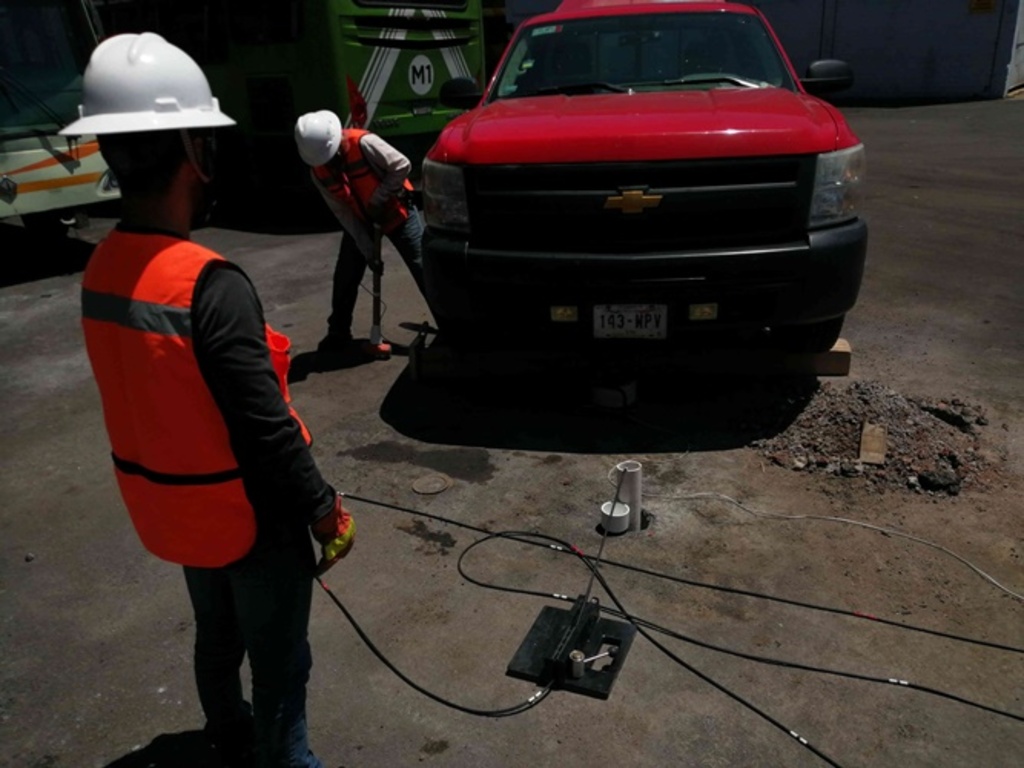

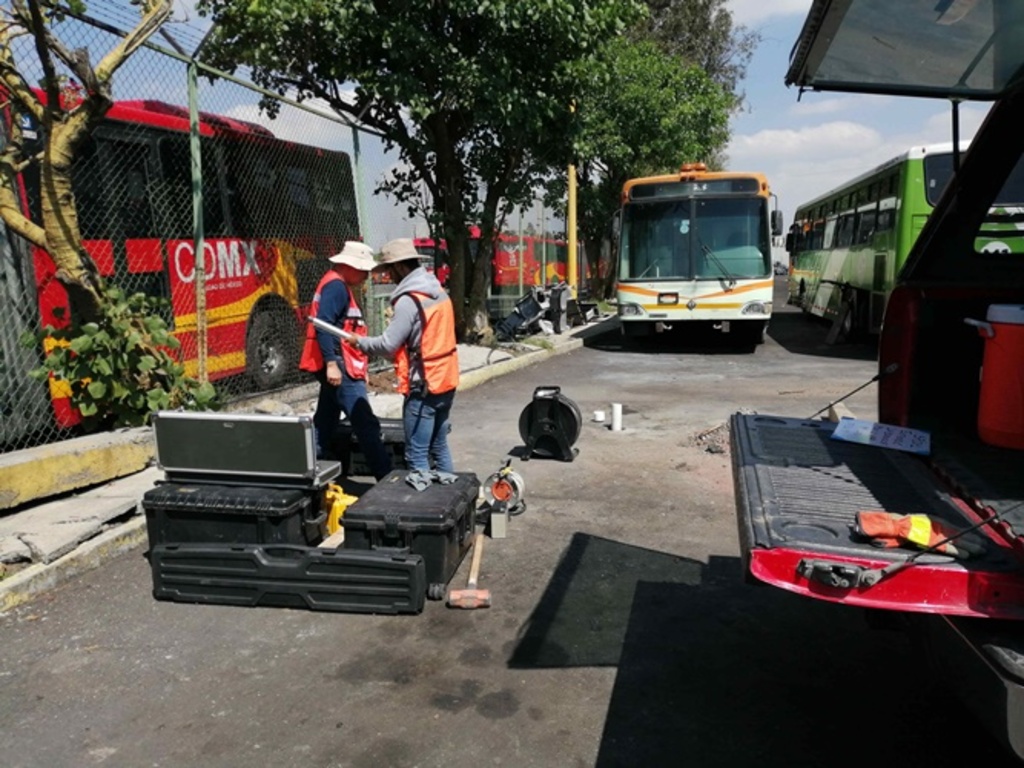

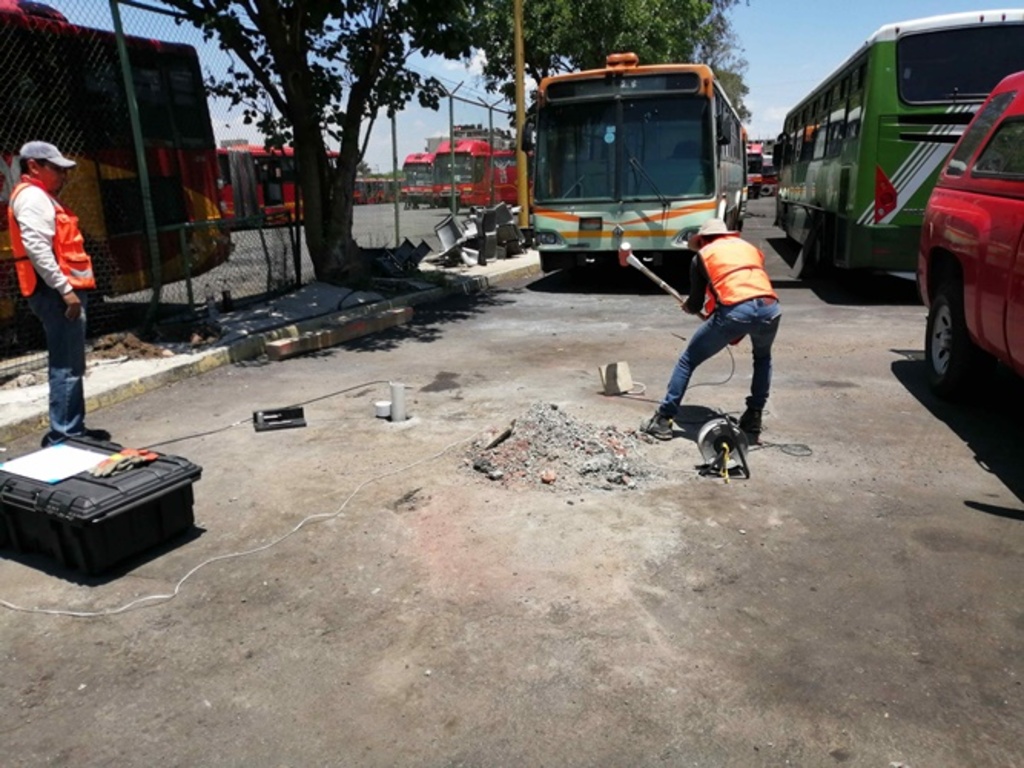

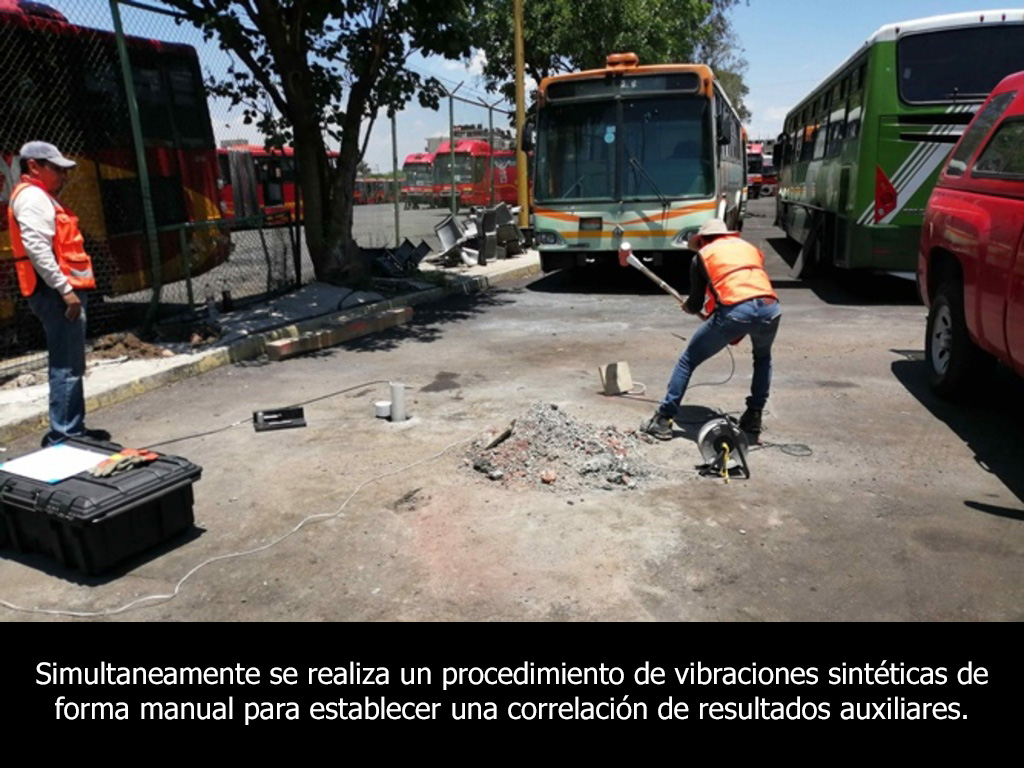

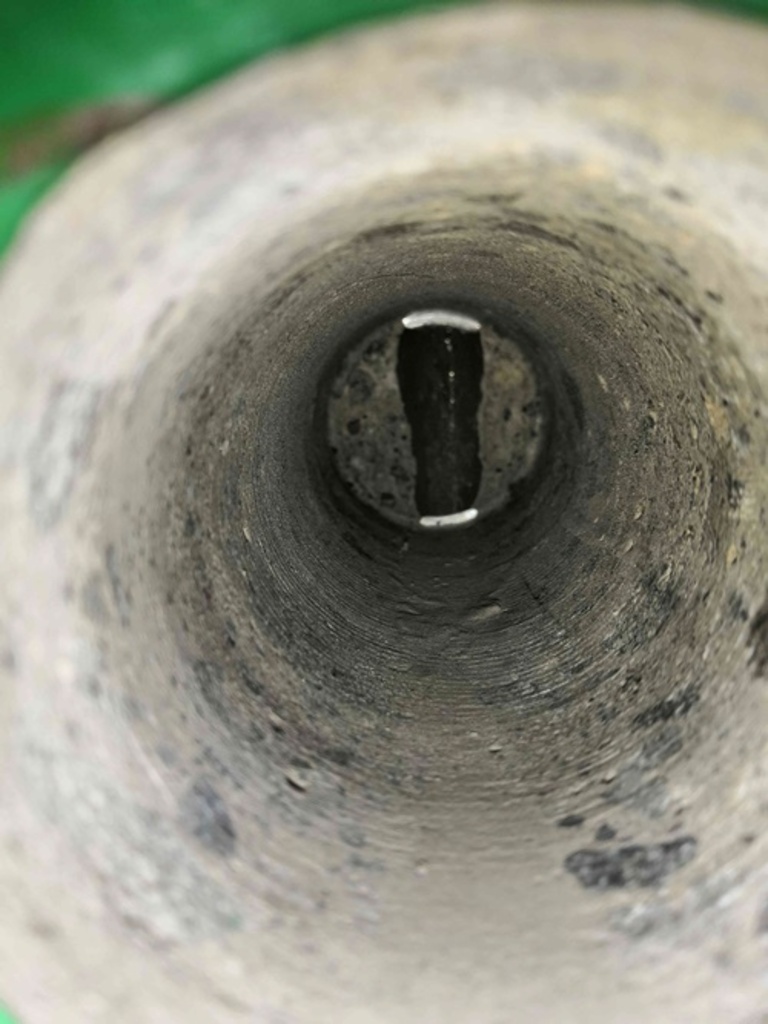

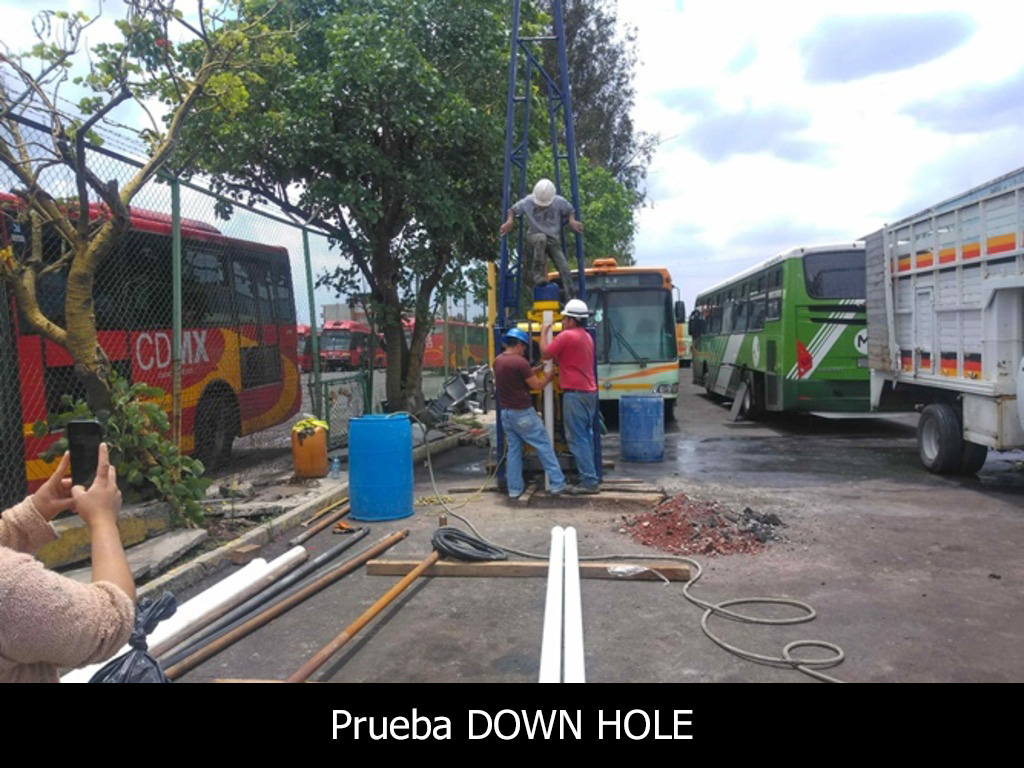

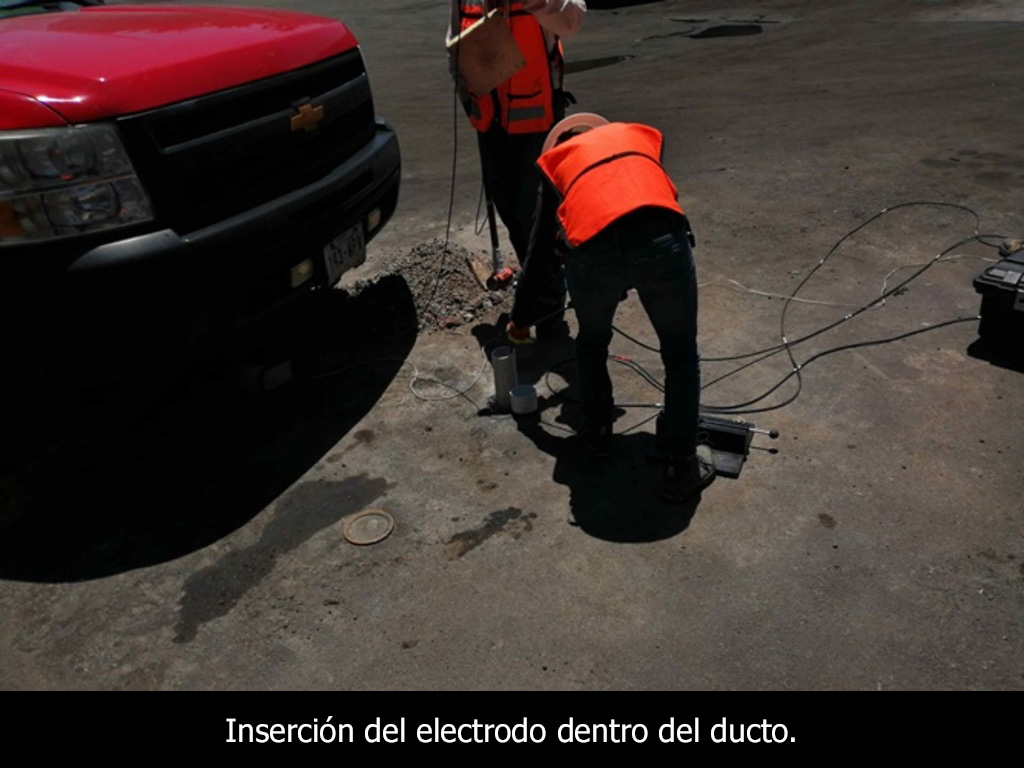

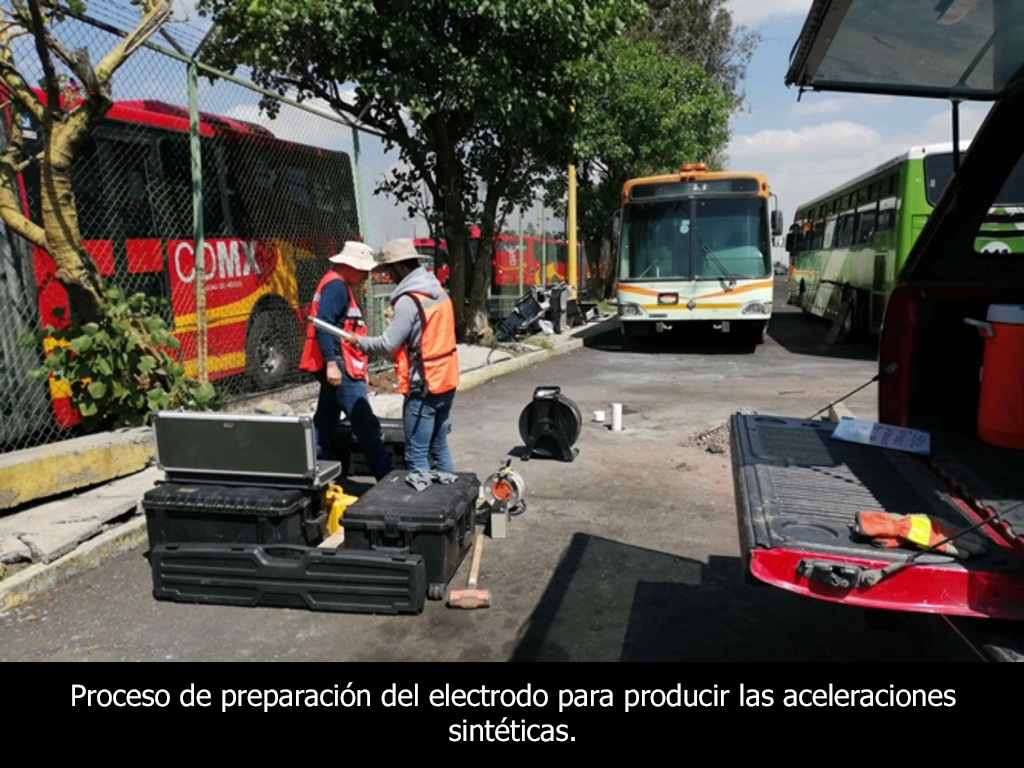

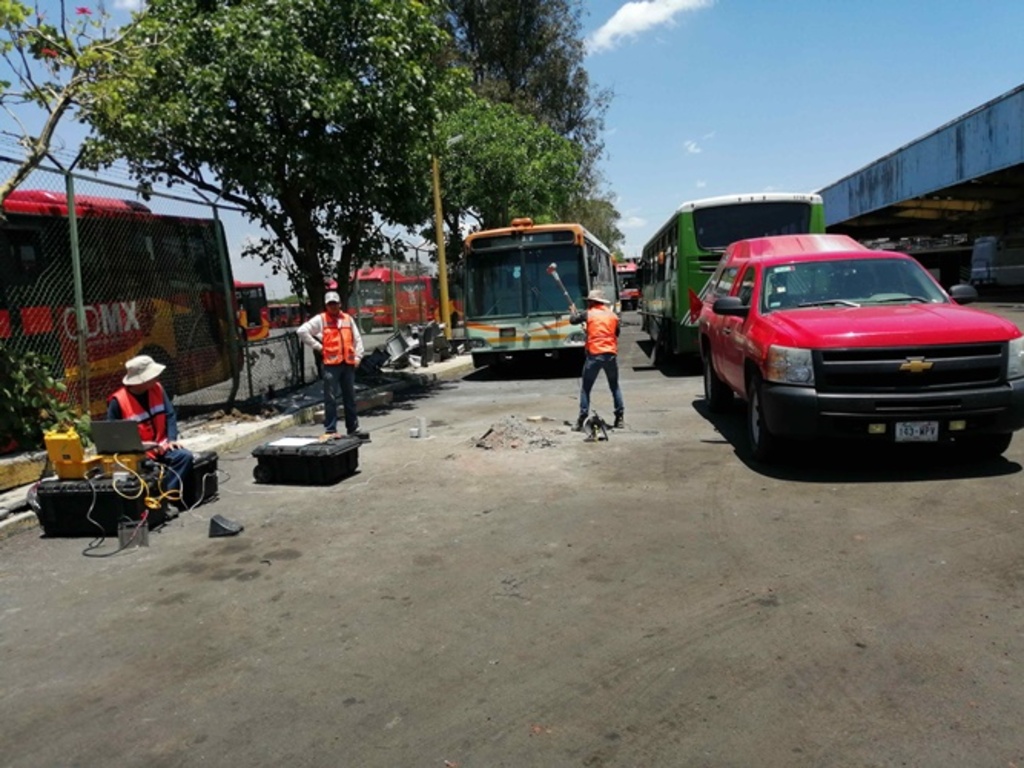

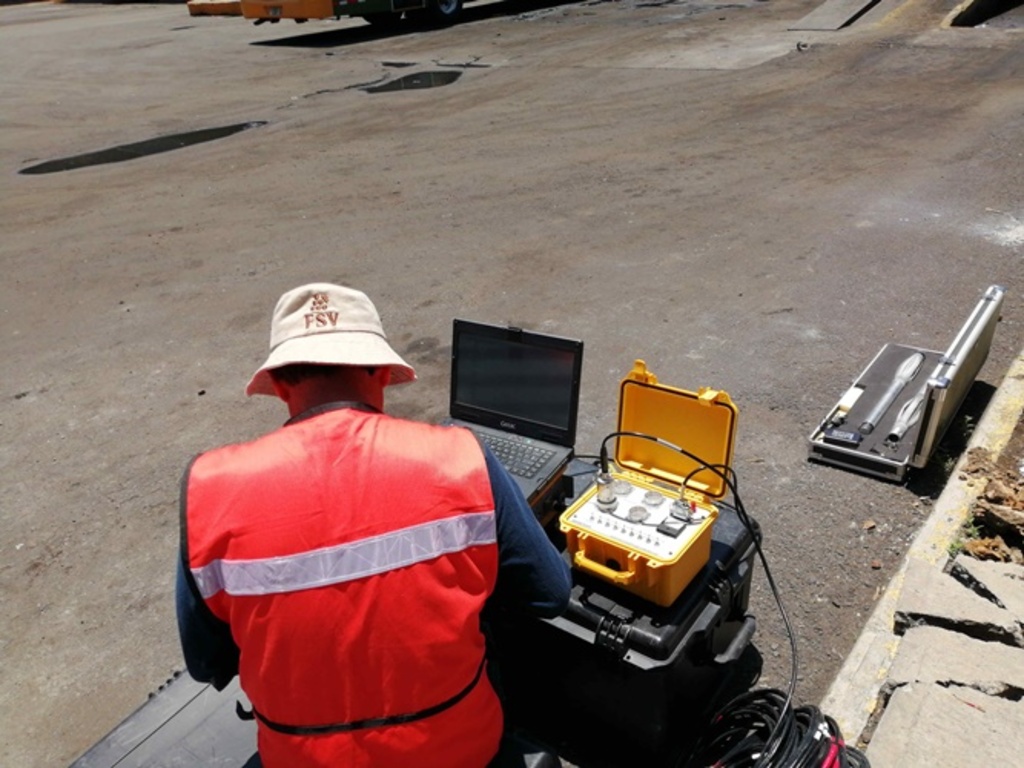

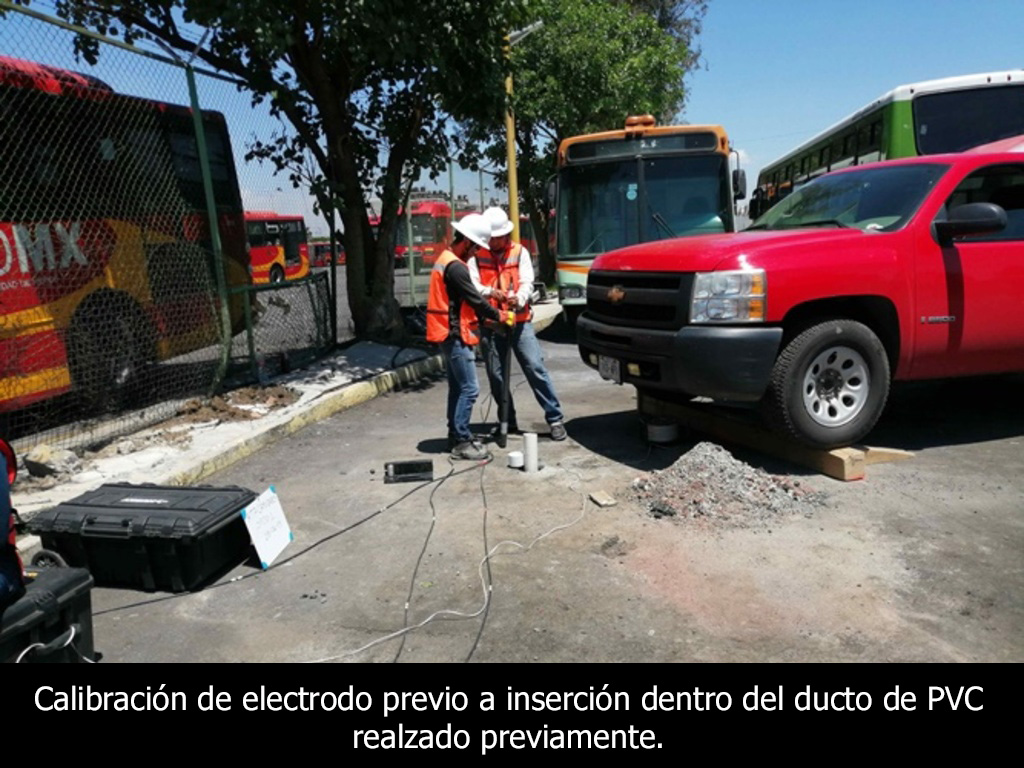

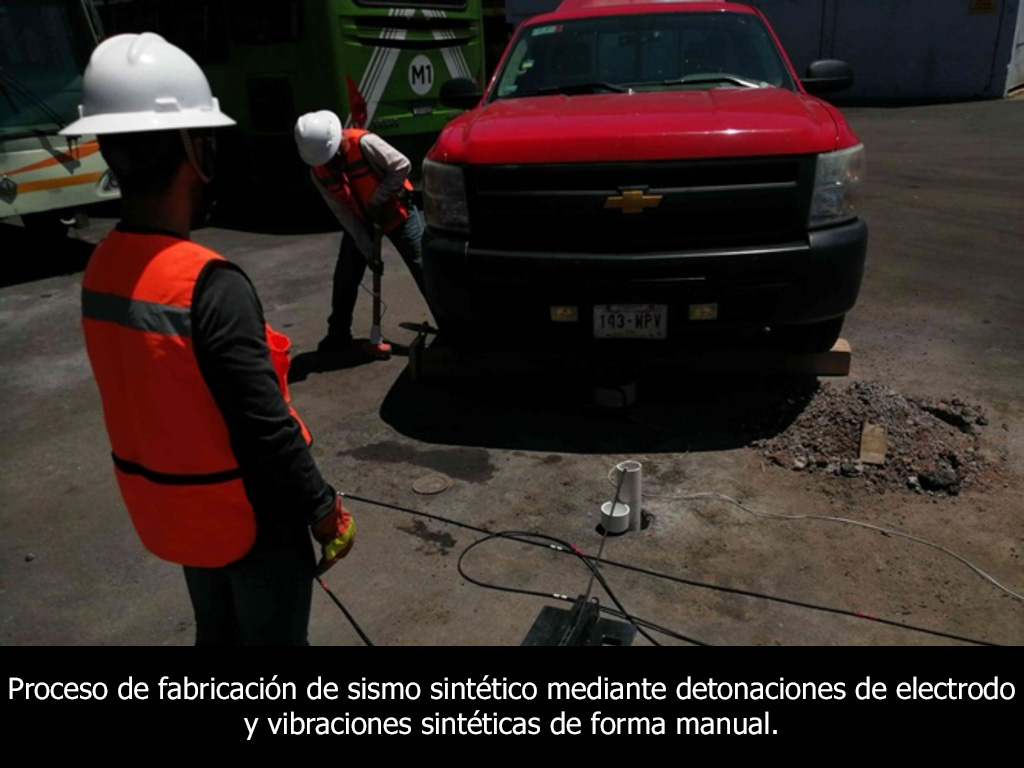

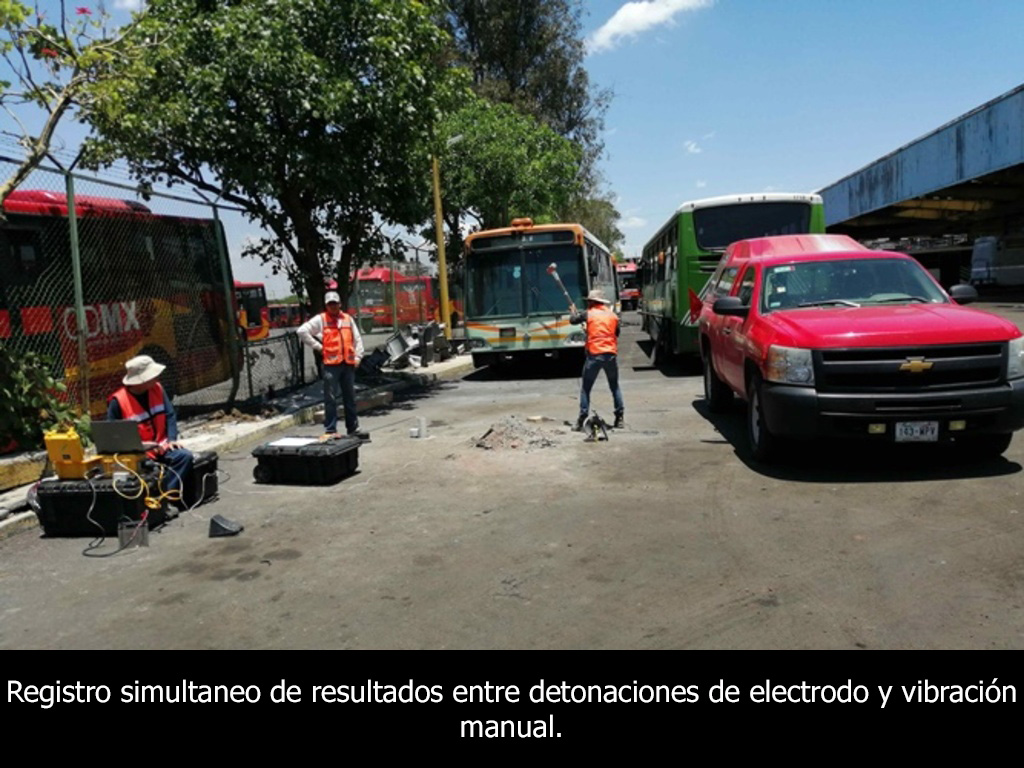

El método Down Hole consiste en generar ondas sísmicas en la superficie, mediante golpes verticales y horizontales producidos manualmente. Por medio de un electrodo ubicado dentro de un ducto a cierta profundidad, que al detonarlo genera vibraciones sintéticas, mismas que producen en el subsuelo aceleraciones de respuesta las cuales se registran para calcular tiempos de llegada de las ondas P y S hasta los sensores de medición, para así, establecer un espectro de aceleraciones del sitio y aplicarlo en el modelo matemático del inmueble.
RESISTIVIDAD GEOFÍSICA

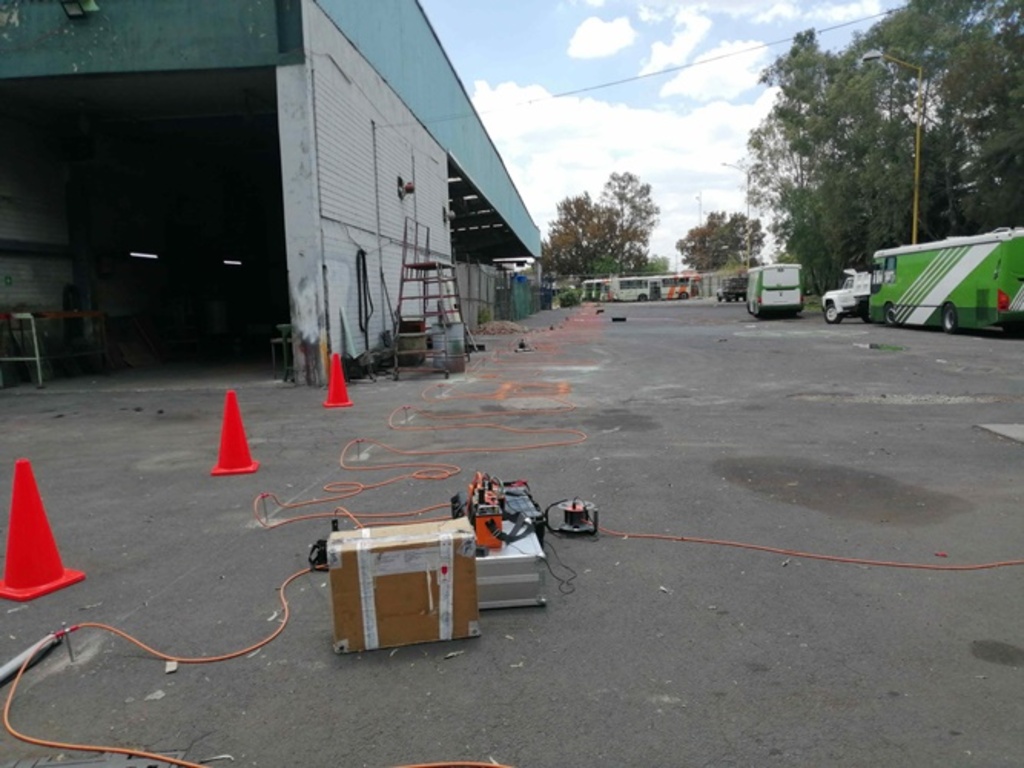

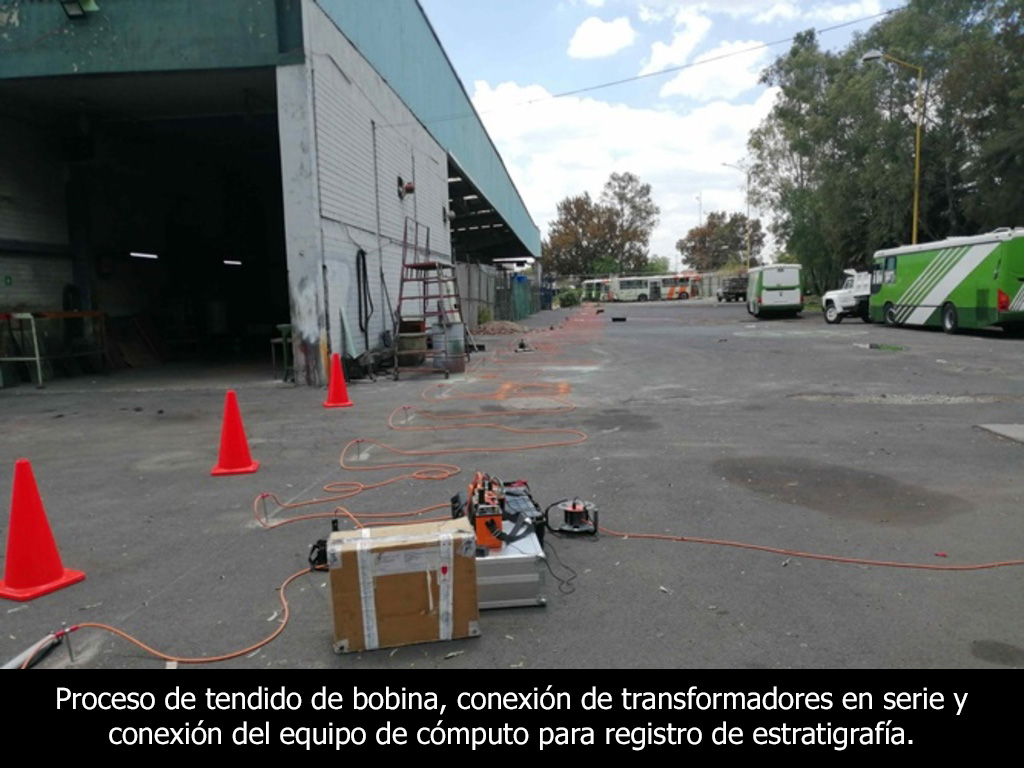

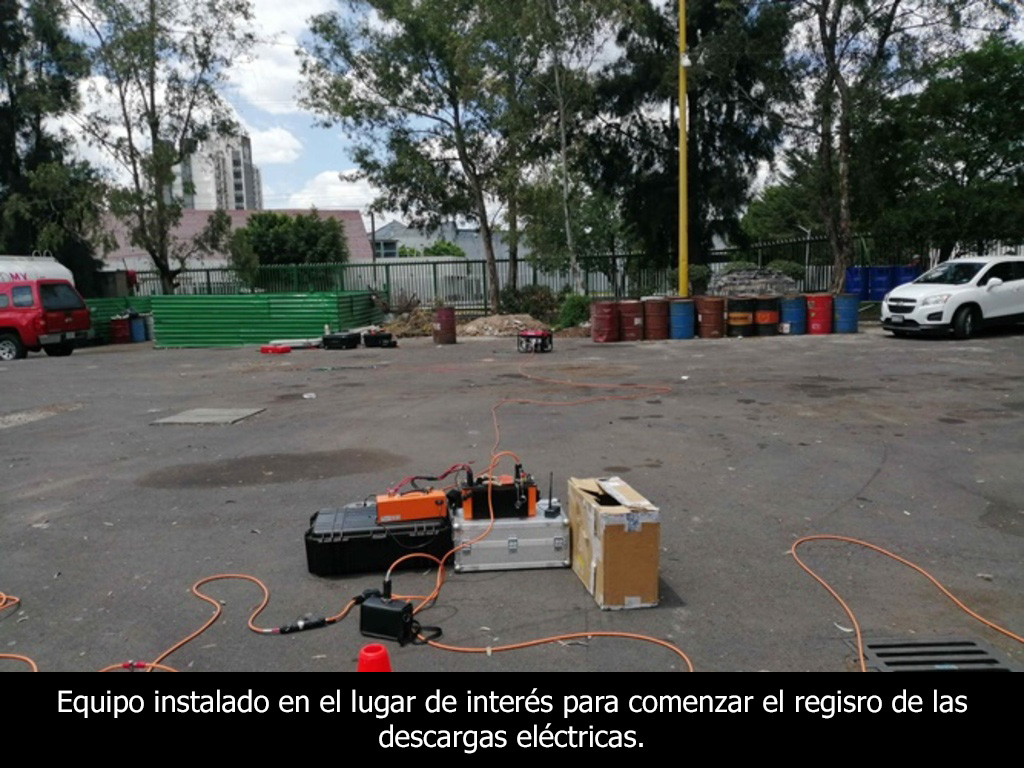

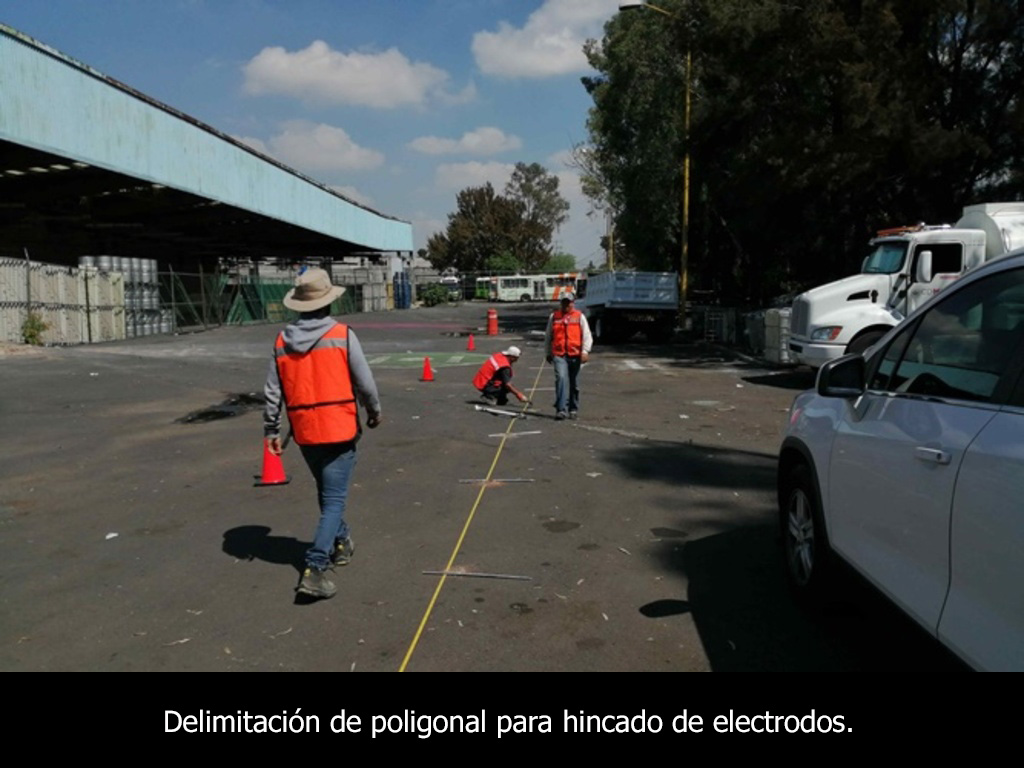

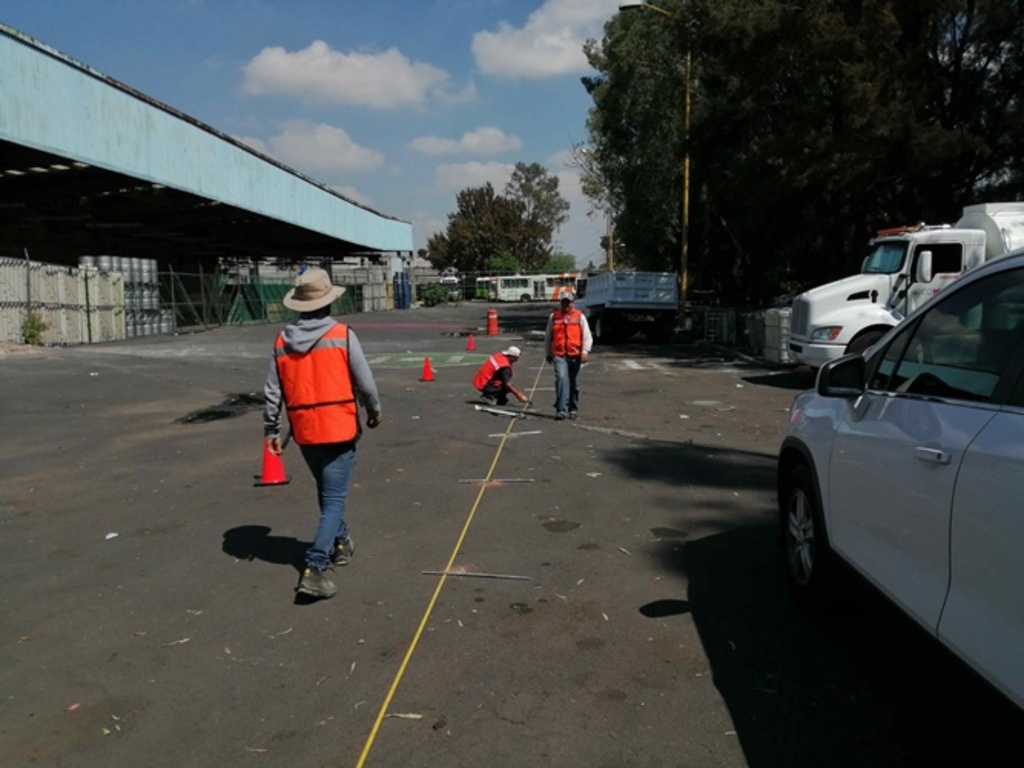

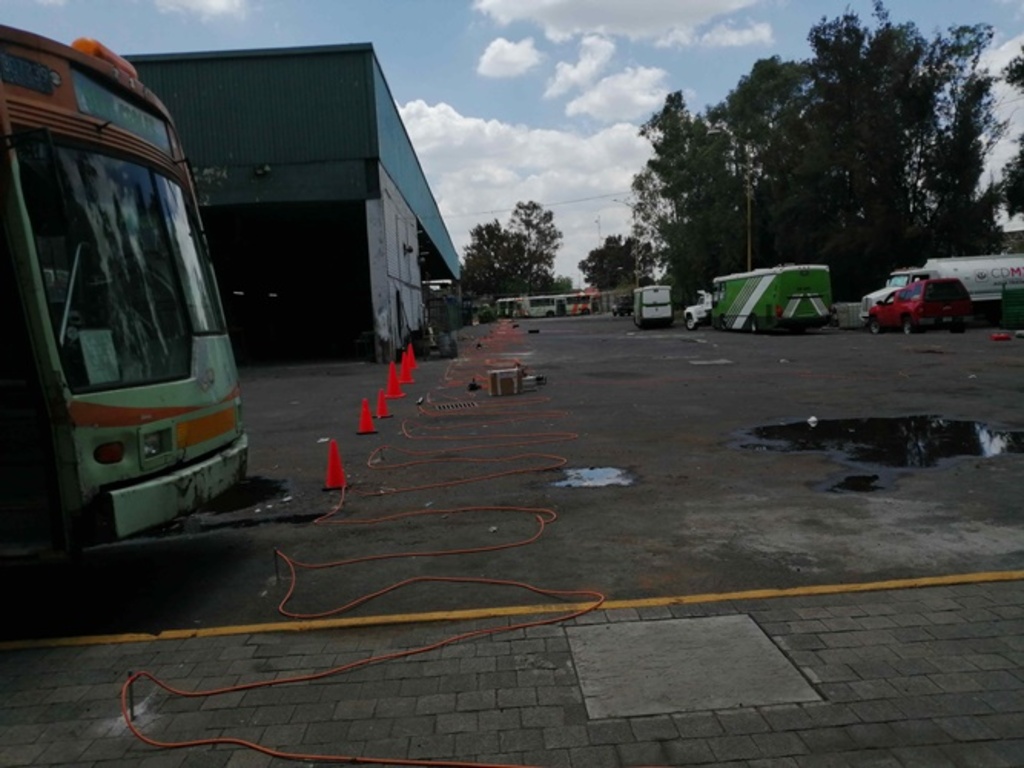

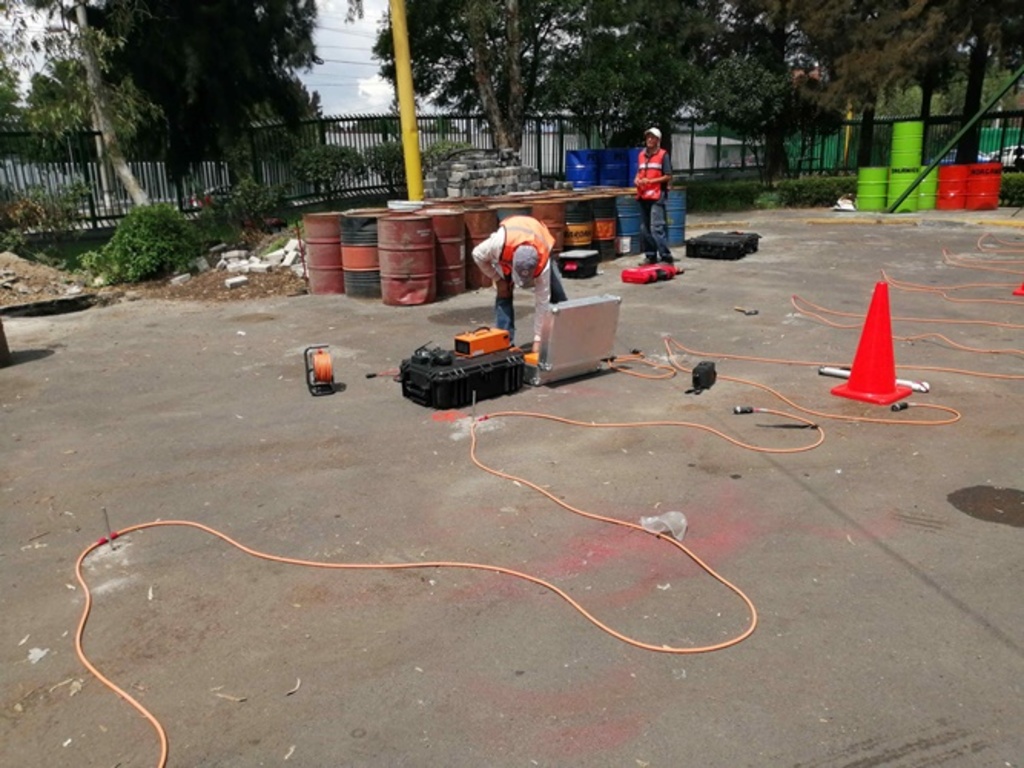

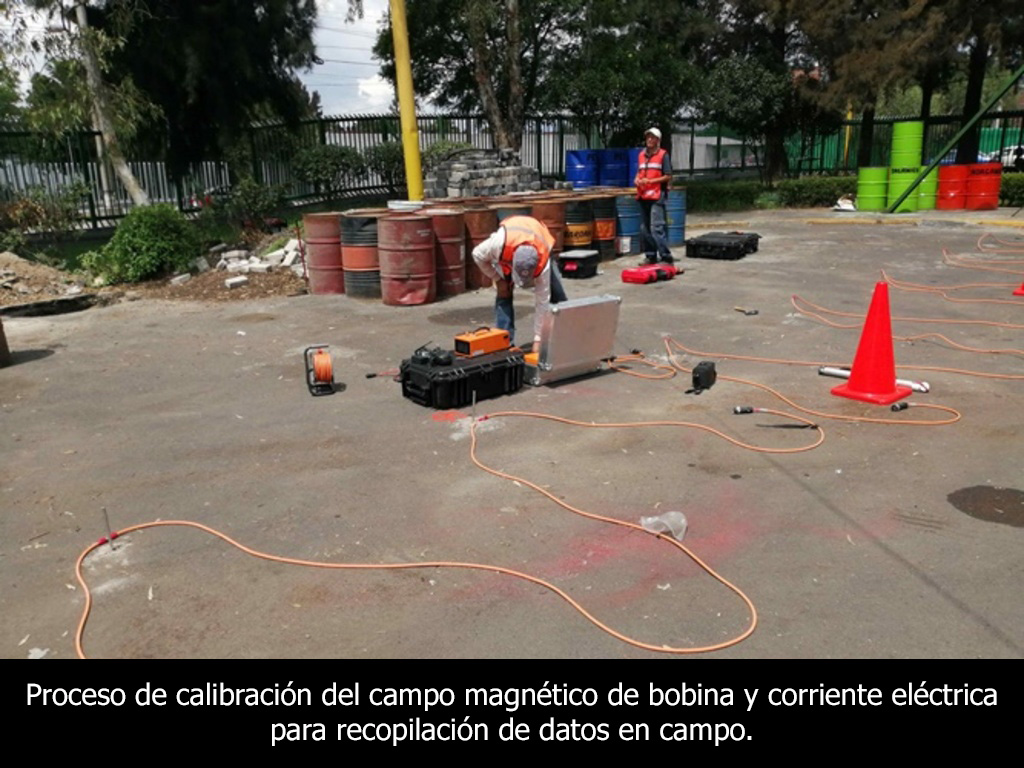

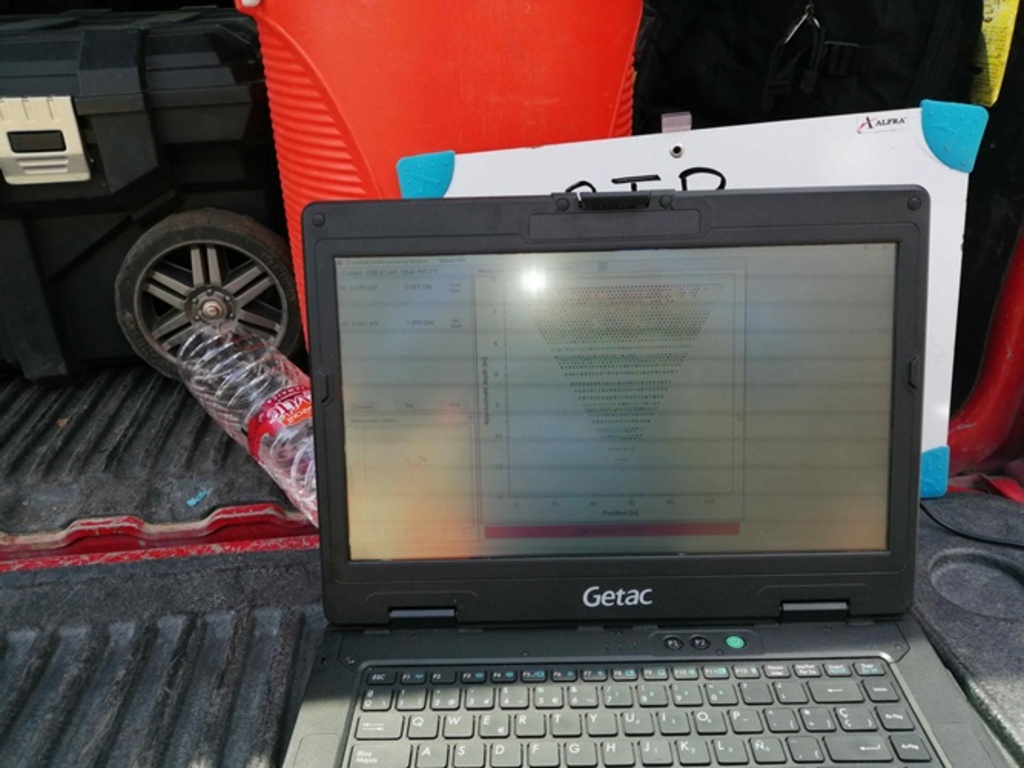

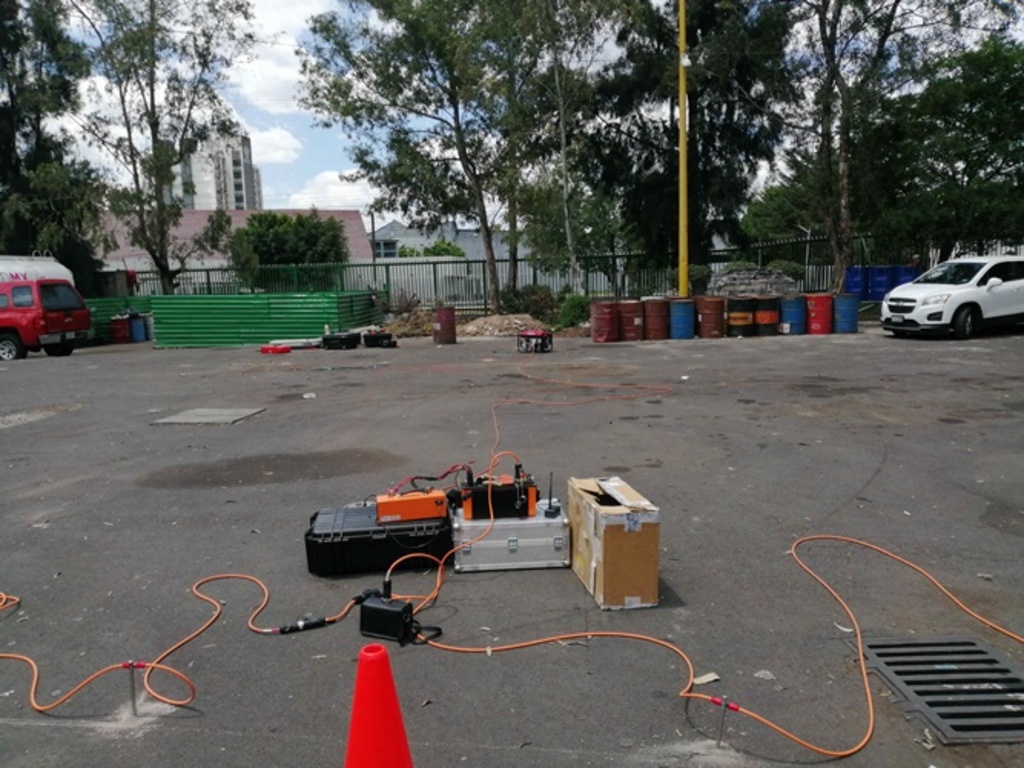

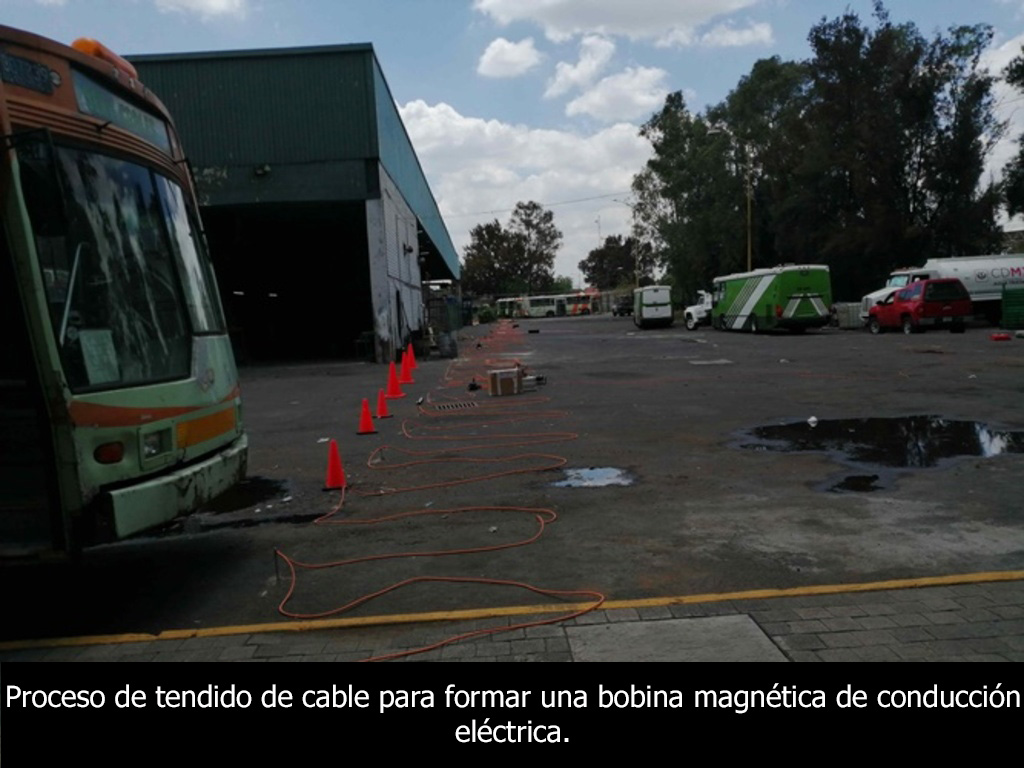

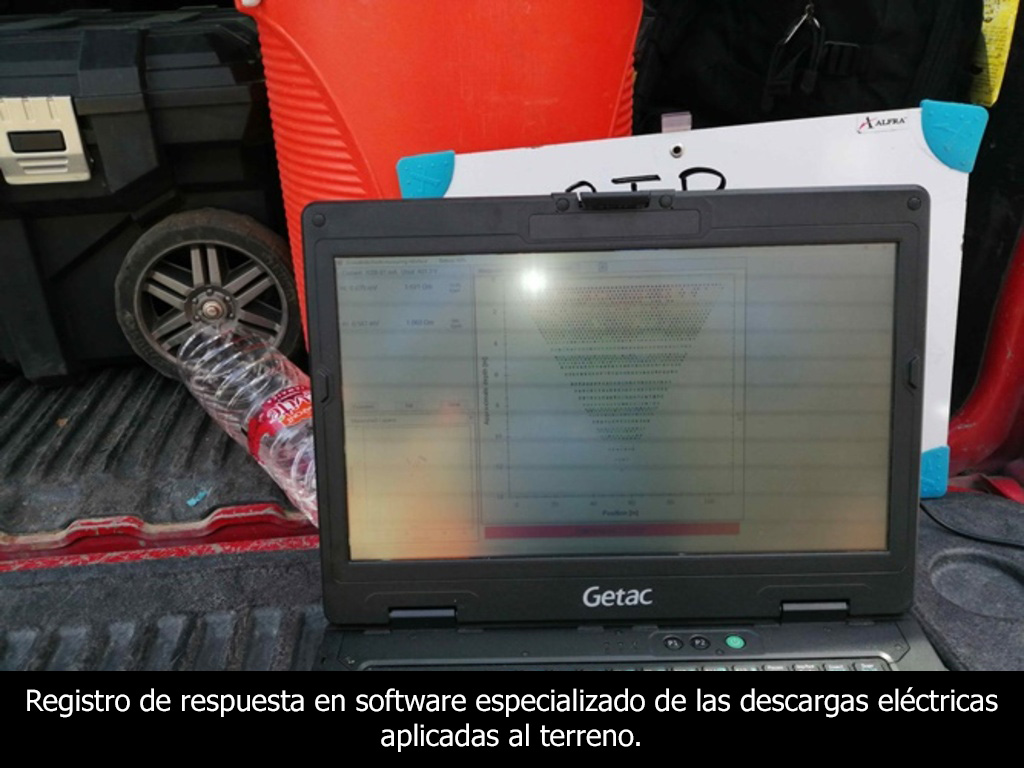

Con este procedimiento se utiliza una serie de electrodos hincados en el terreno los cuales son conectados en serie mediante un cable conductor. Con esto se genera un campo eslectromagnético que viaja entre los estratos del subsuelo para así registrar la respuesta de retorno de las descargas eléctricas. Con esto se obtiene una sección bidimensional de las resistividades del subsuelo, con los cuales se pueden determinar la presencia o no de filtraciones de agua en profundidad, mediante la localización de áreas en donde exista una anomalía del valor de la resistividad del terreno.

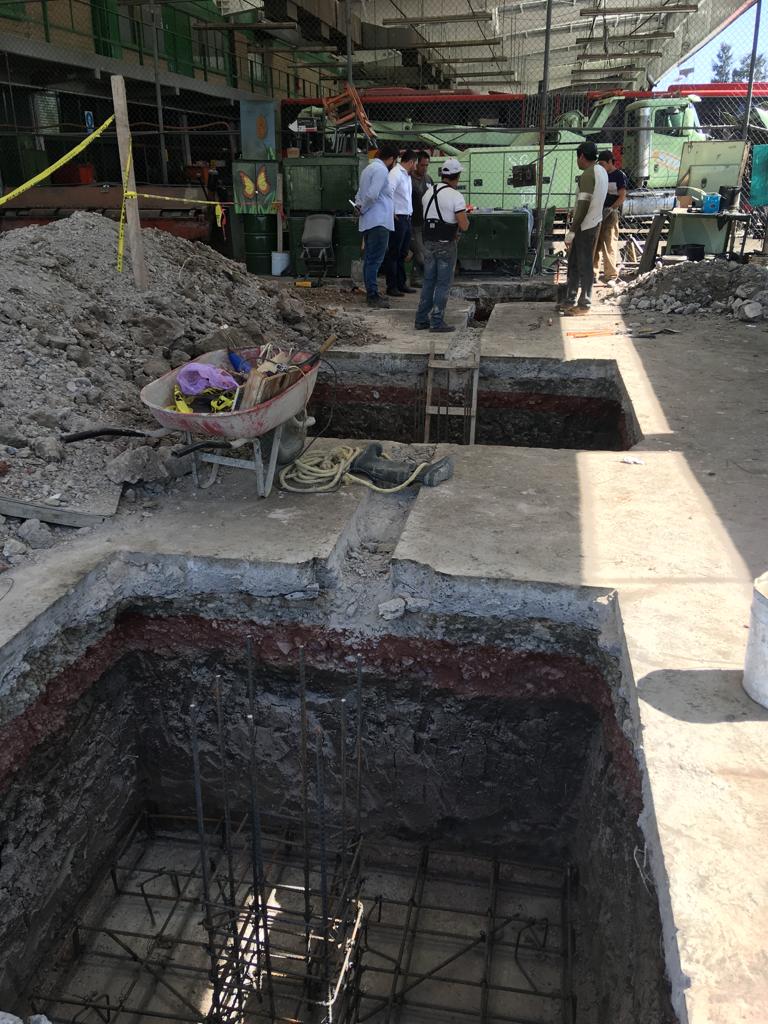

MECÁNICA DE SUELOS SPT

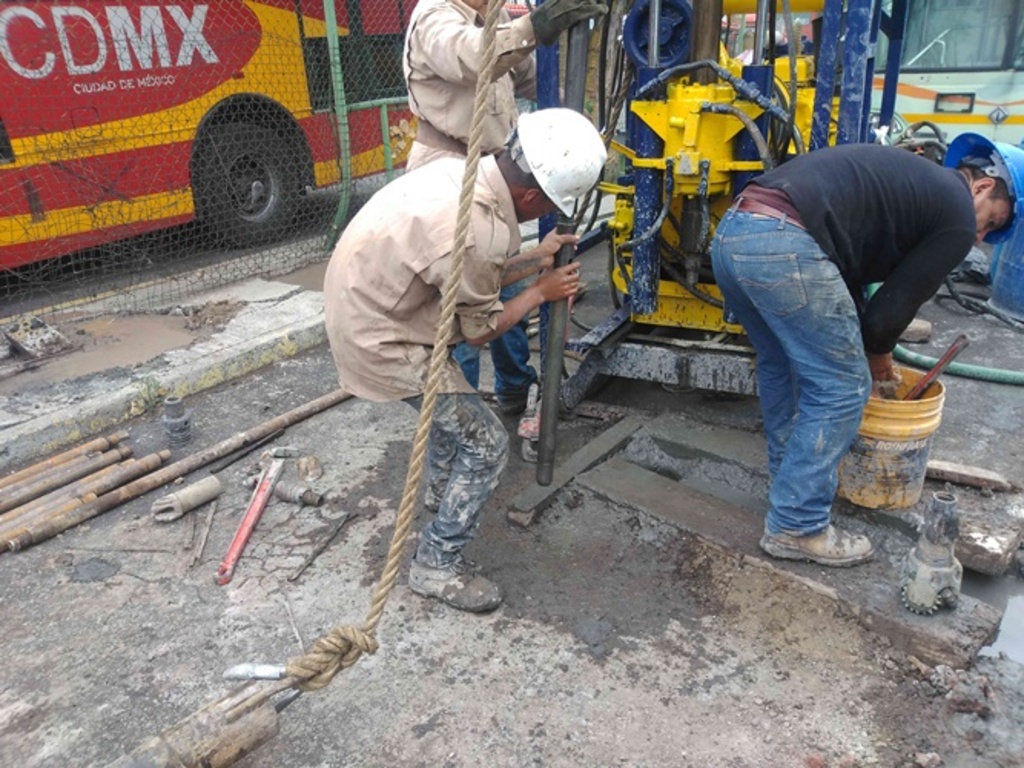

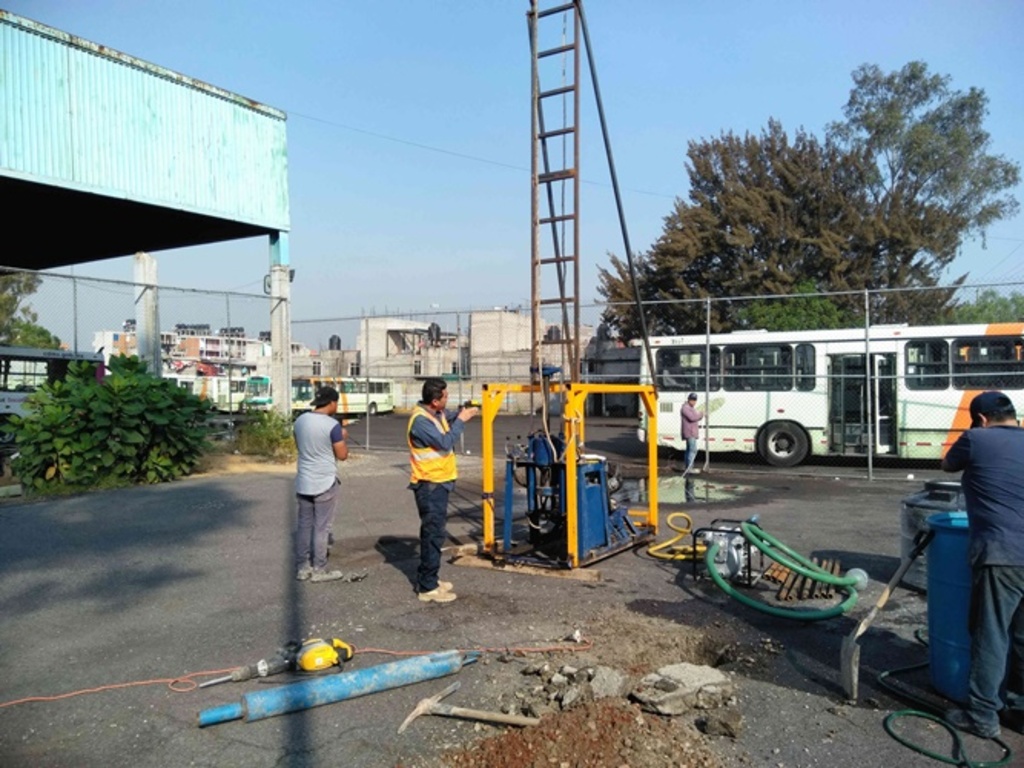

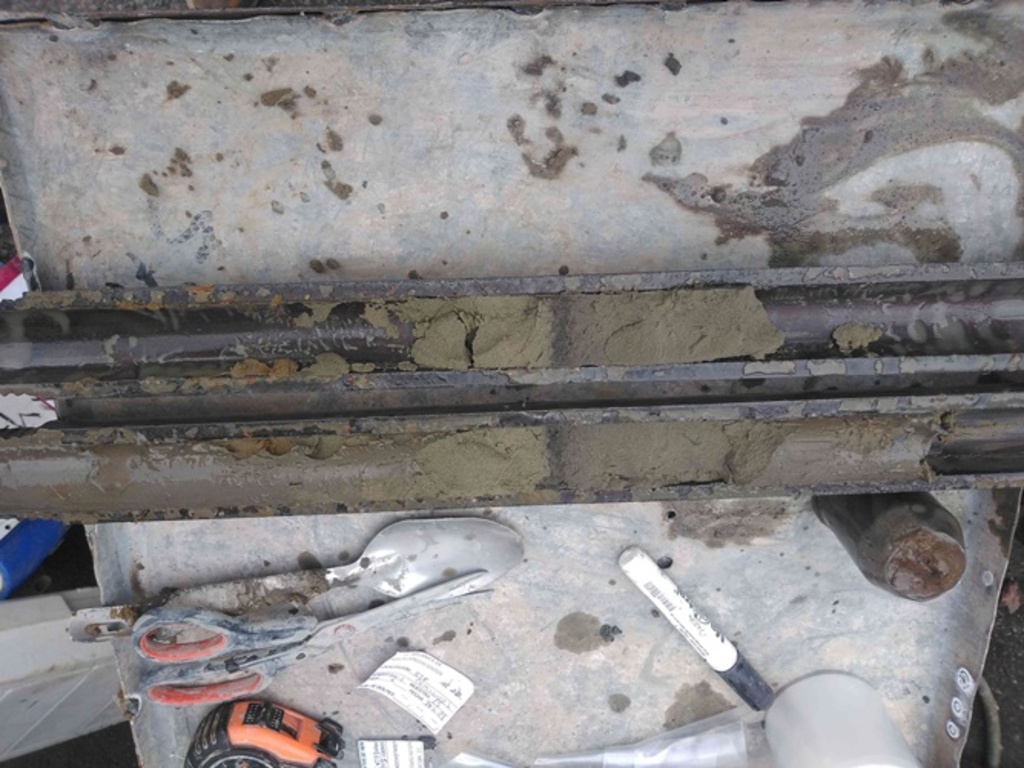

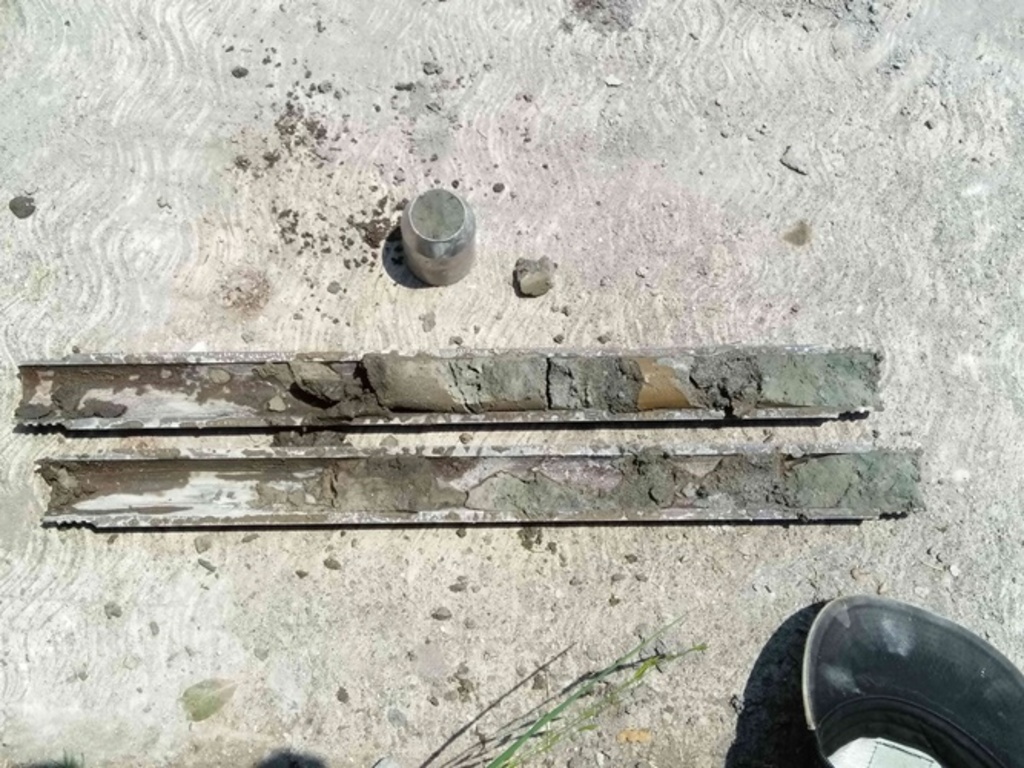

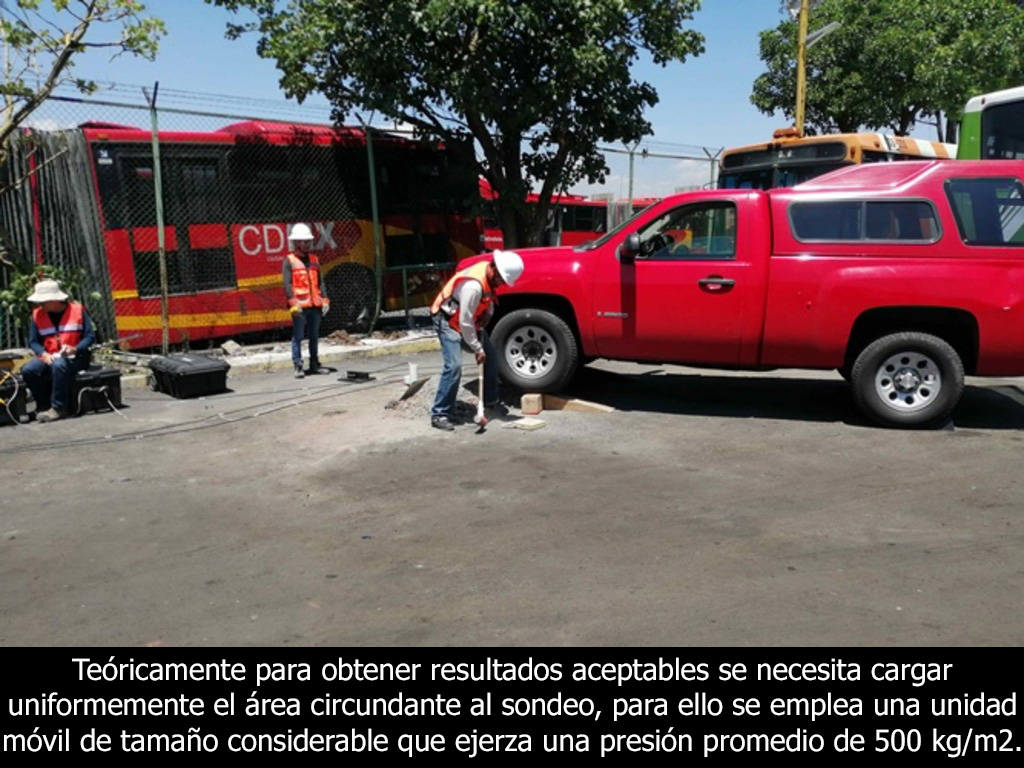

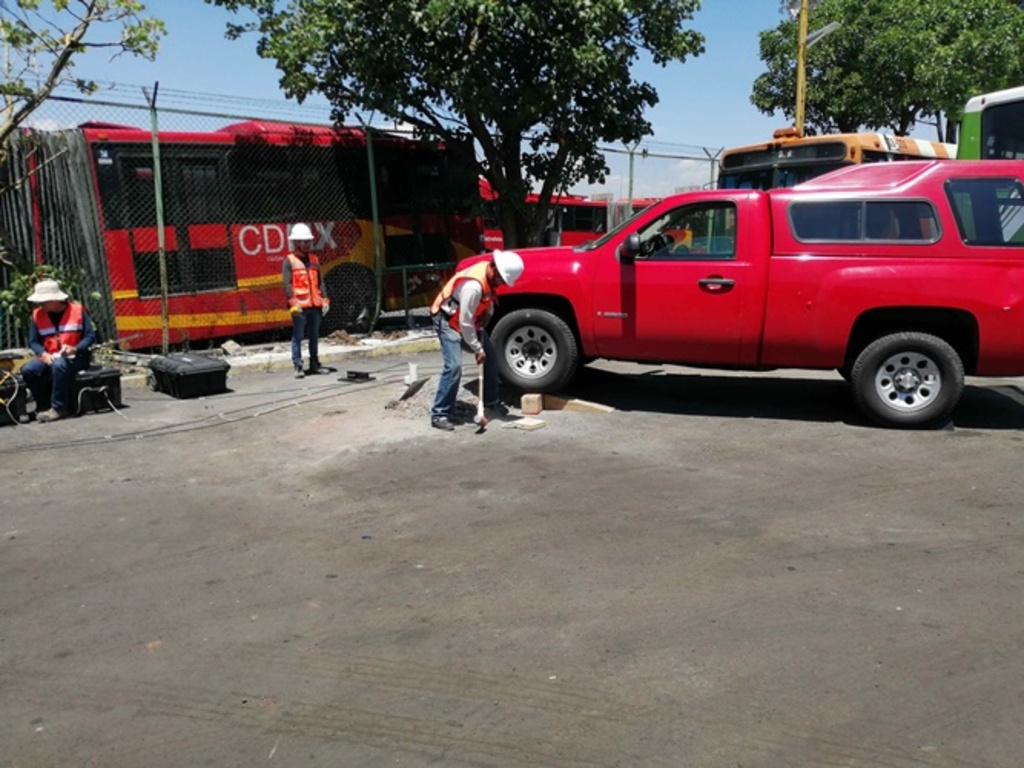

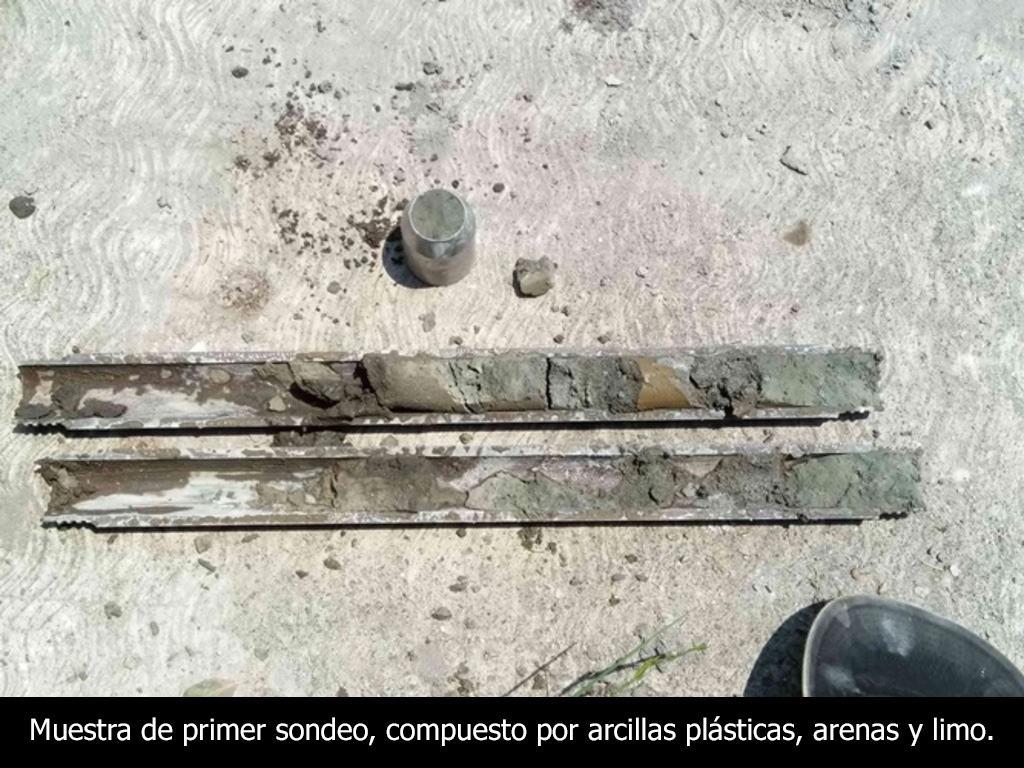

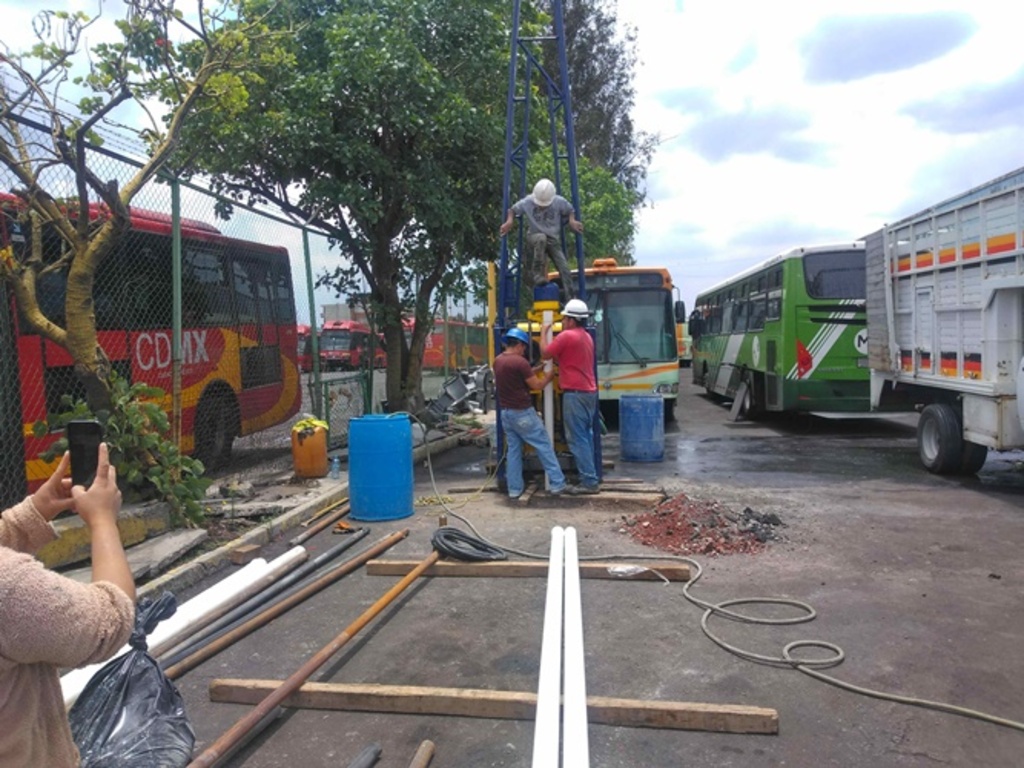

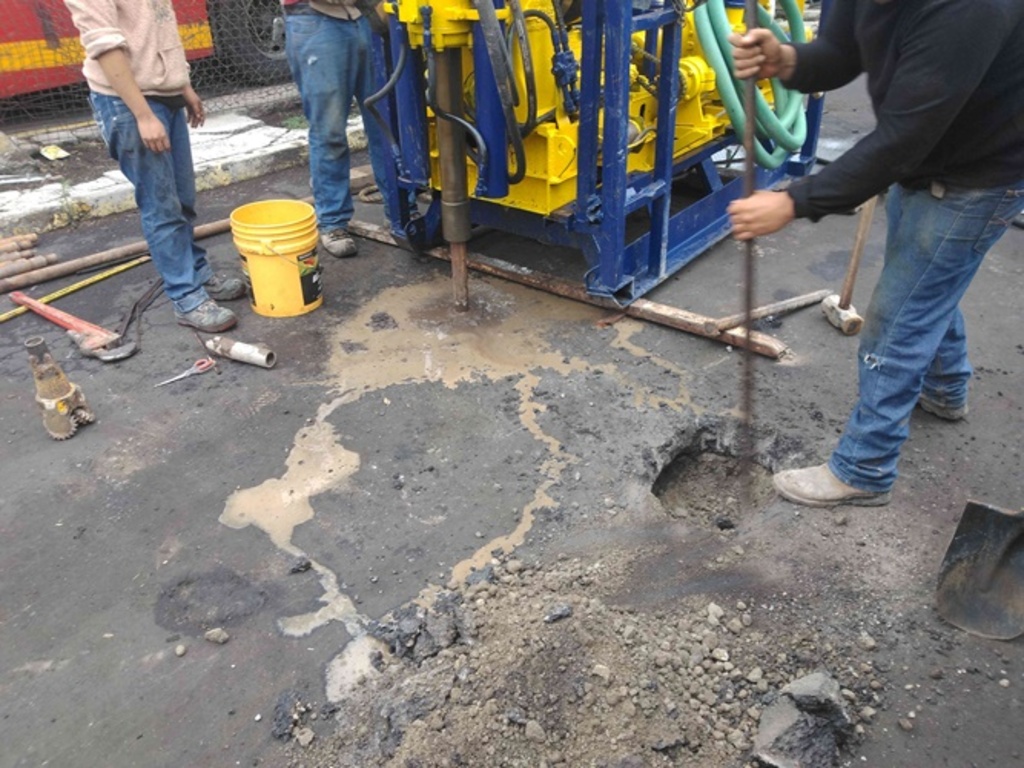

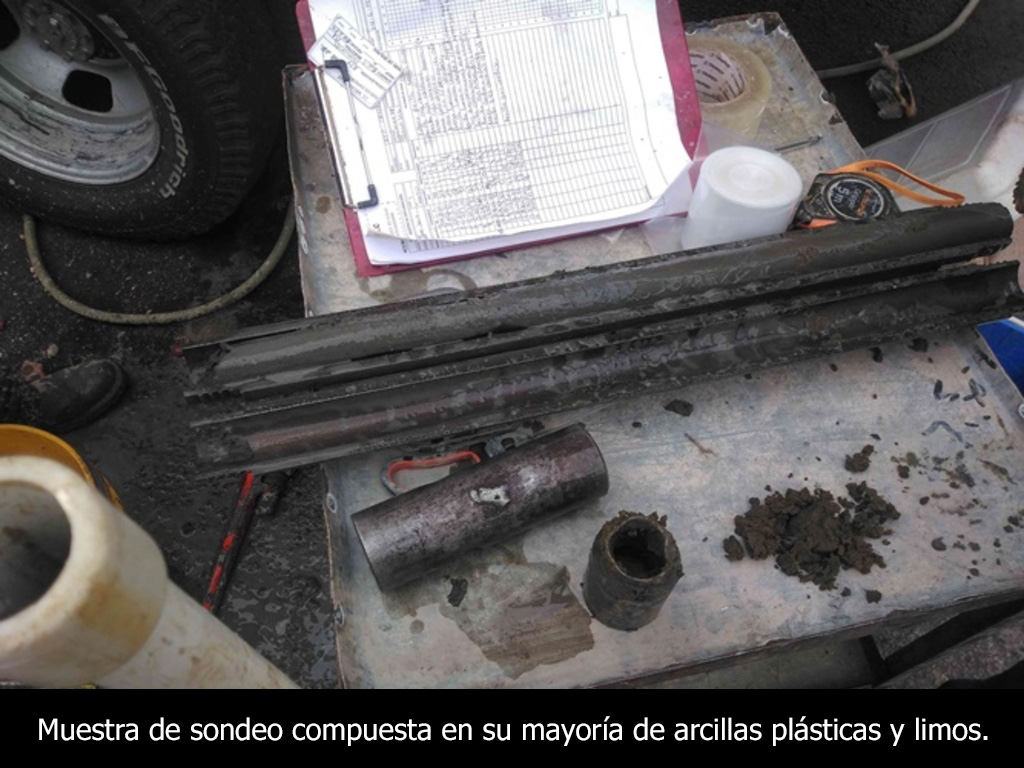

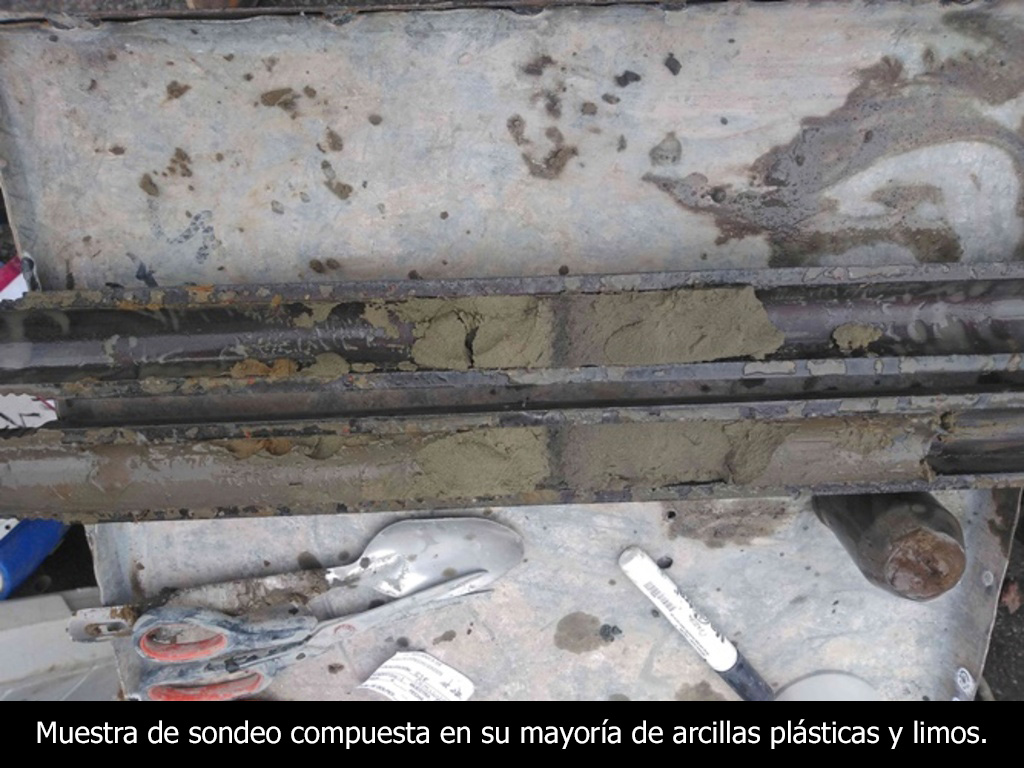

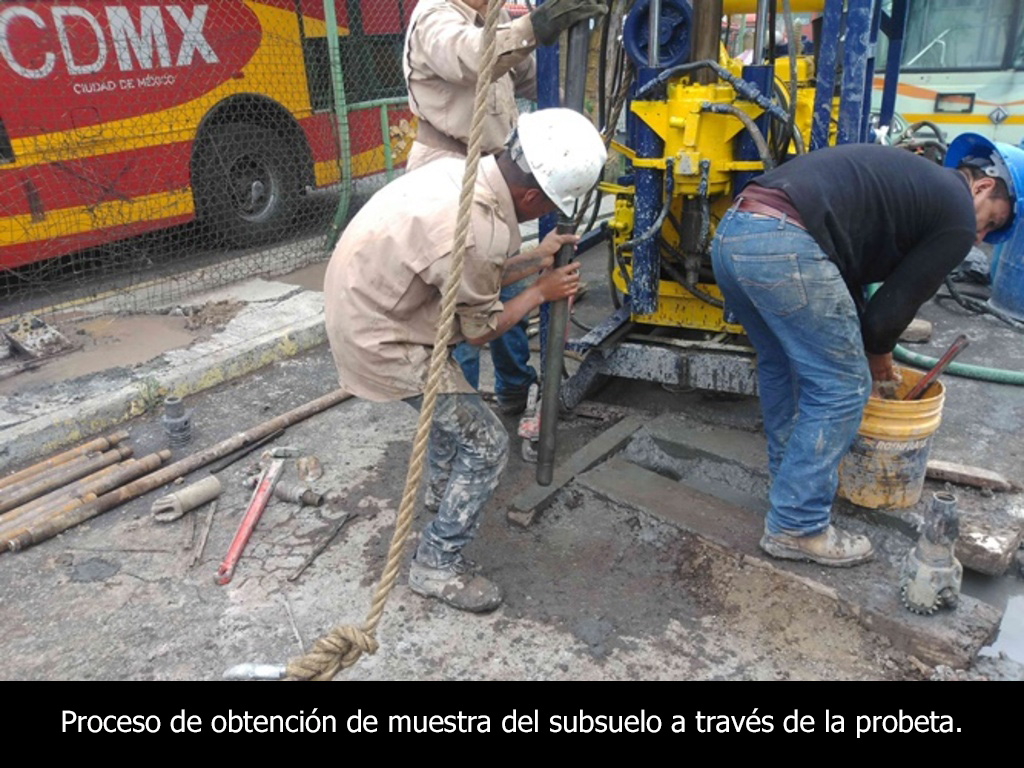

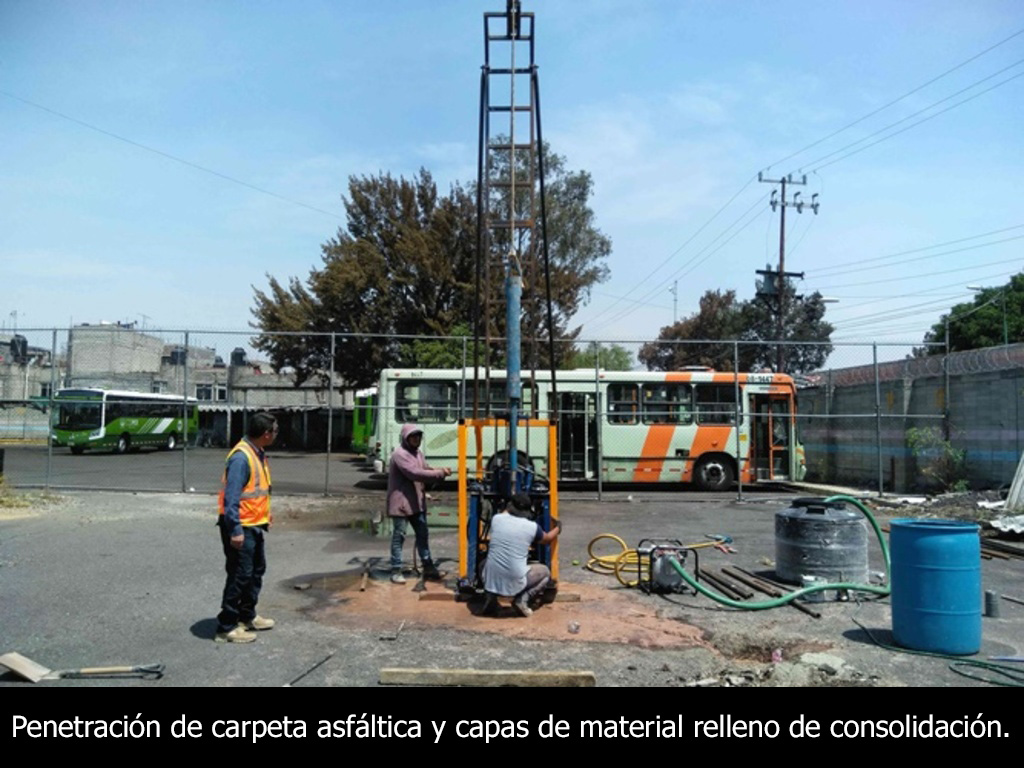

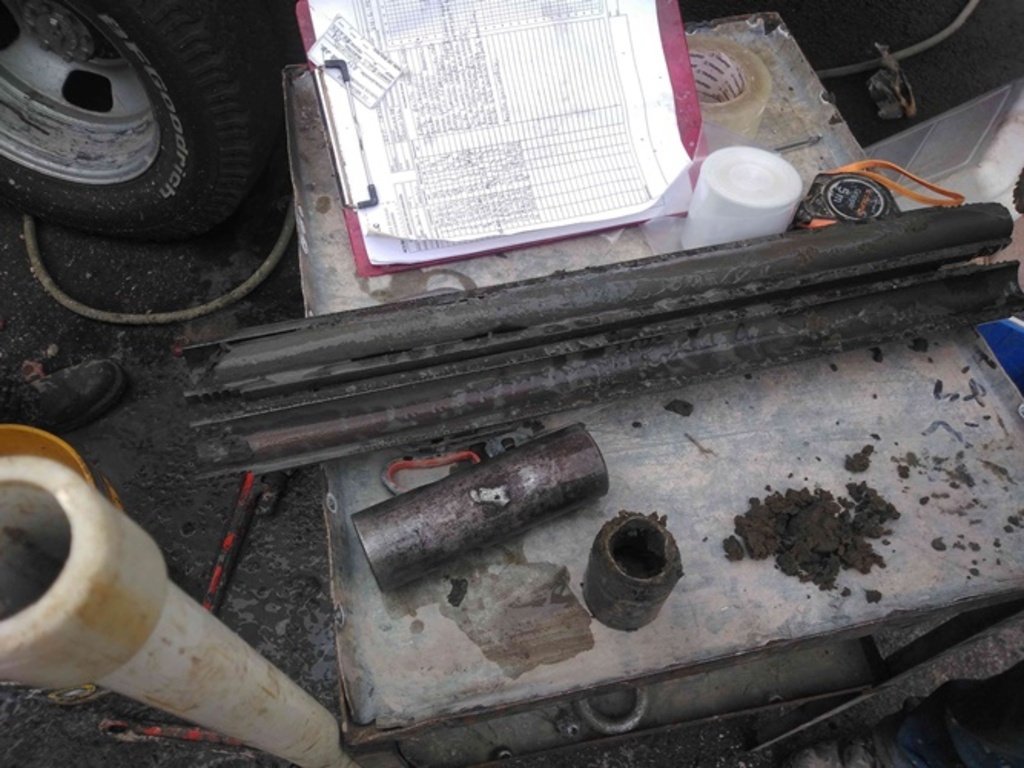

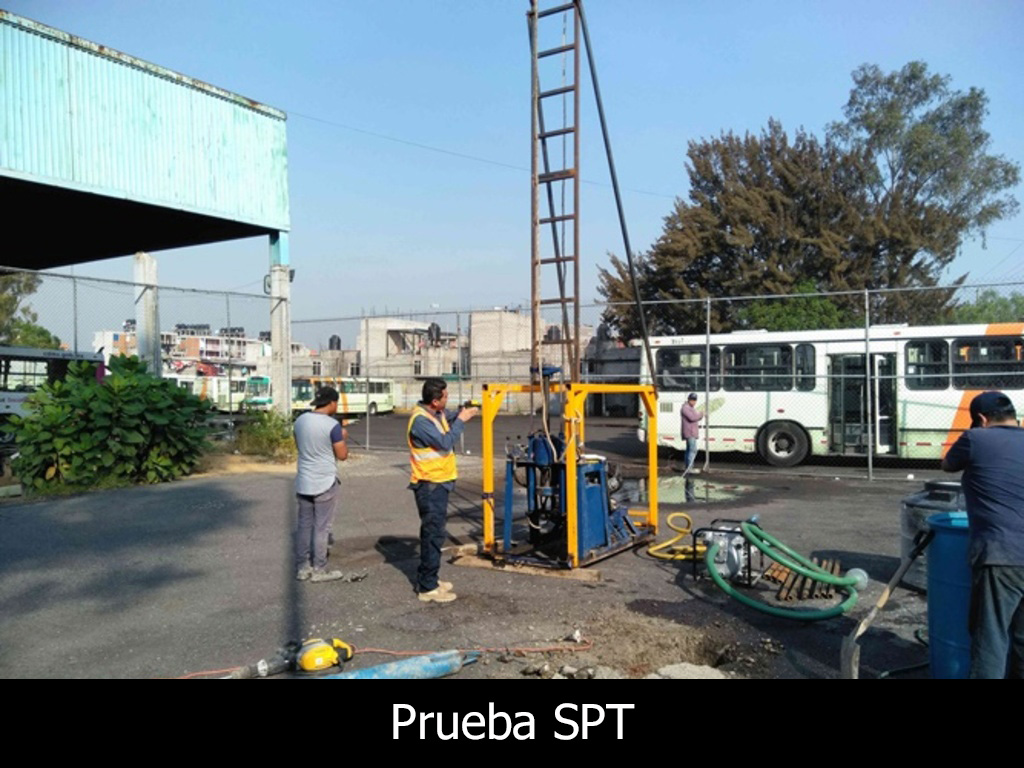

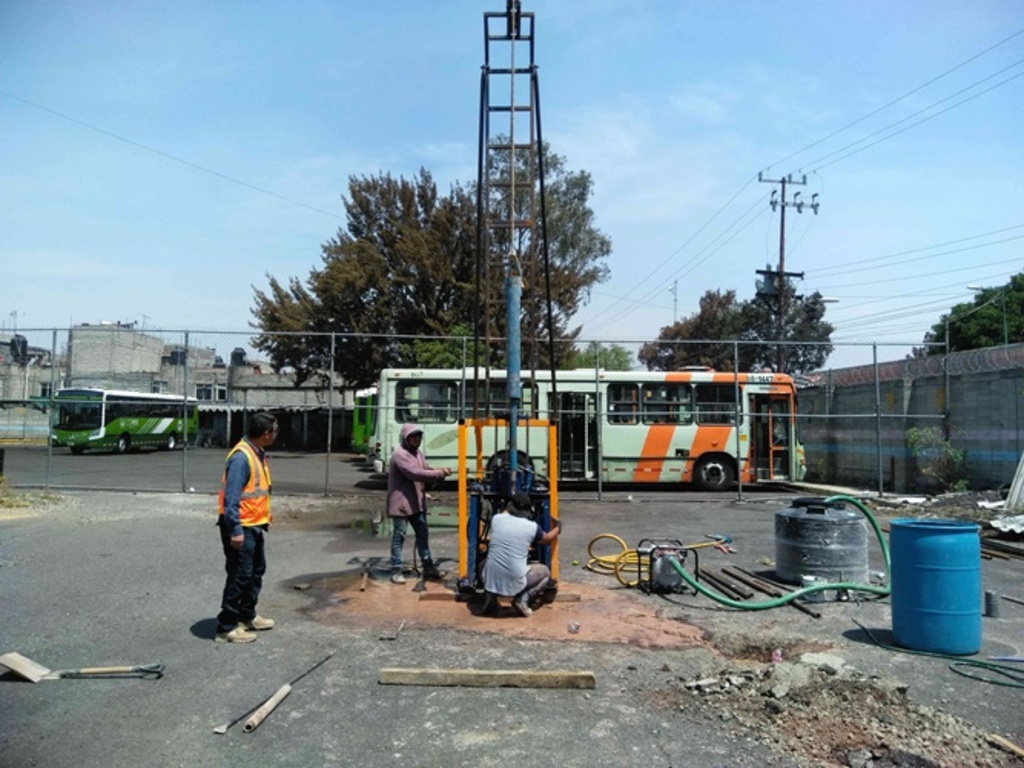

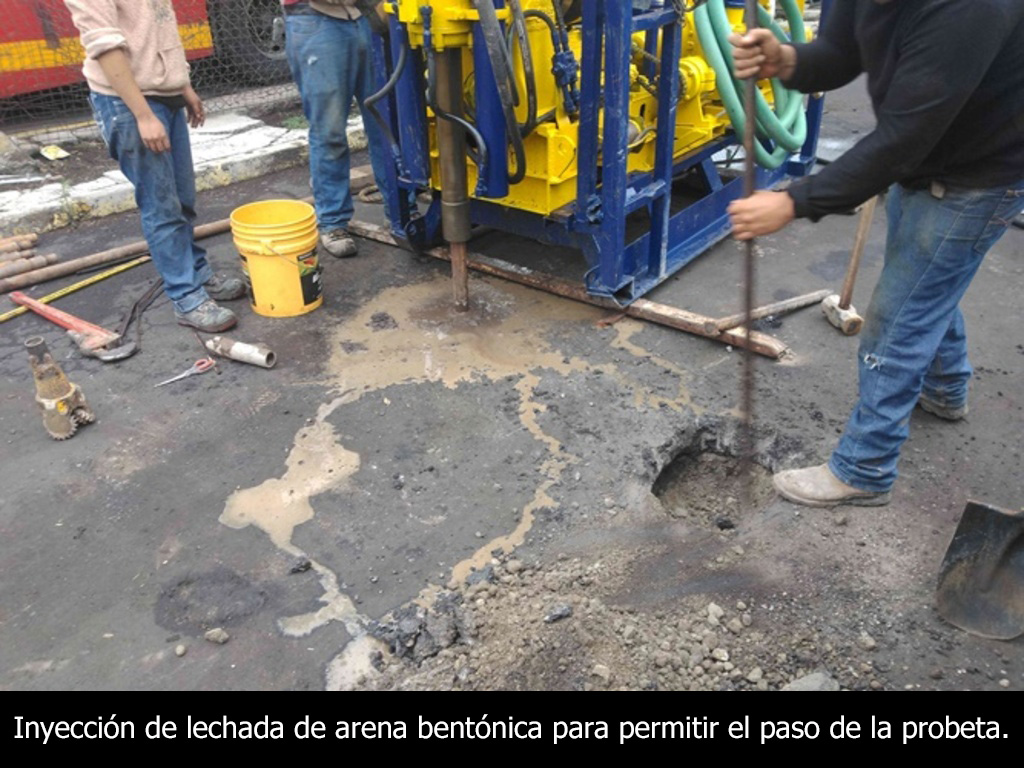

Este sondeo es el más usual que se emplea para la obtención de datos del subsuelo. El Sondeo de Penetración Estándar (SPT por sus siglas en inglés Standar Penetration Test), el cual consiste en la extracción de muestras alteradas del subsuelo por medio de un tubo partido. El tubo se induce por medio de golpes con un martinete y, a la par se debe llevar un registro del número de golpes que se efectuaron al momento de que el tubo haya ingresado toda la muestra en su interior. Obteniendo así un perfil estratigráfico, granulometría y nivel freático certero del subsuelo.
Es la información cuantificada en cuanto a las características del terreno en relación con el tipo de edificio previsto y el entorno donde se ubica, que es necesaria para proceder al análisis y dimensionado de las cimentaciones de éste u otras obras.
MECÁNICA DE MATERIALES

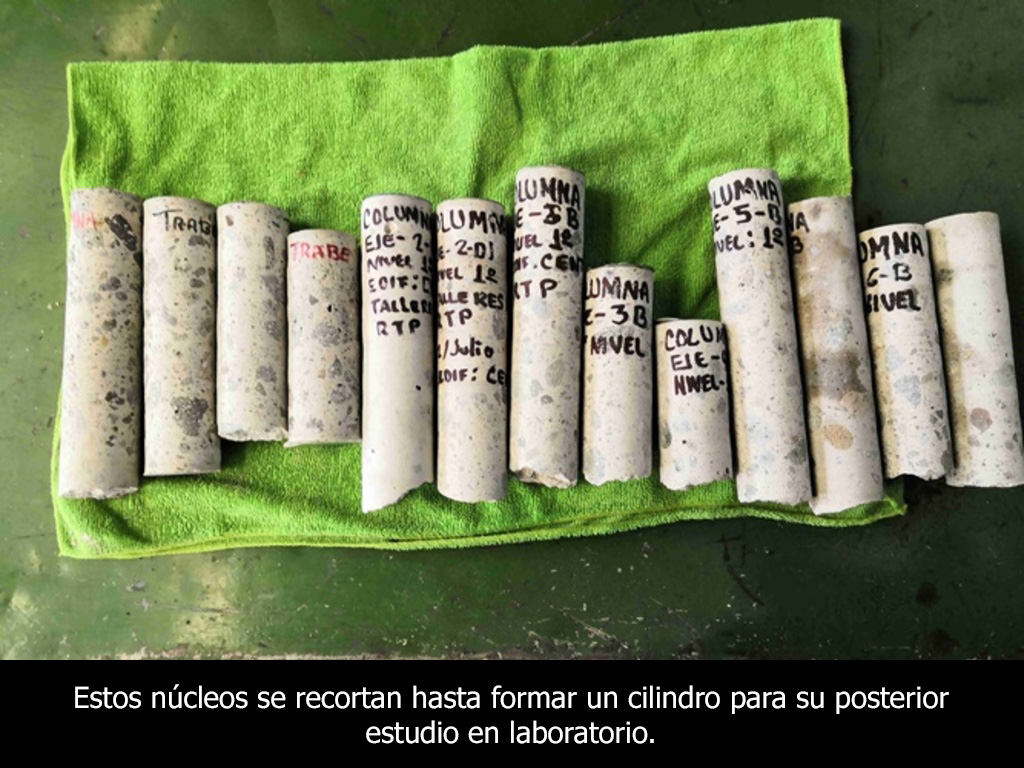

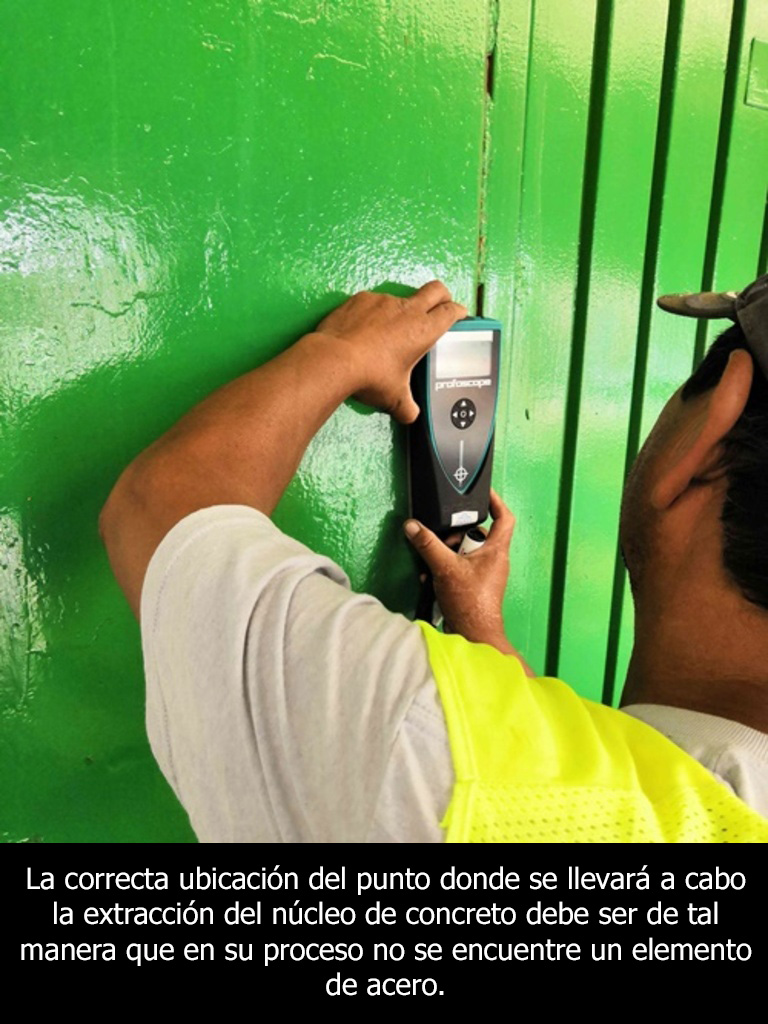

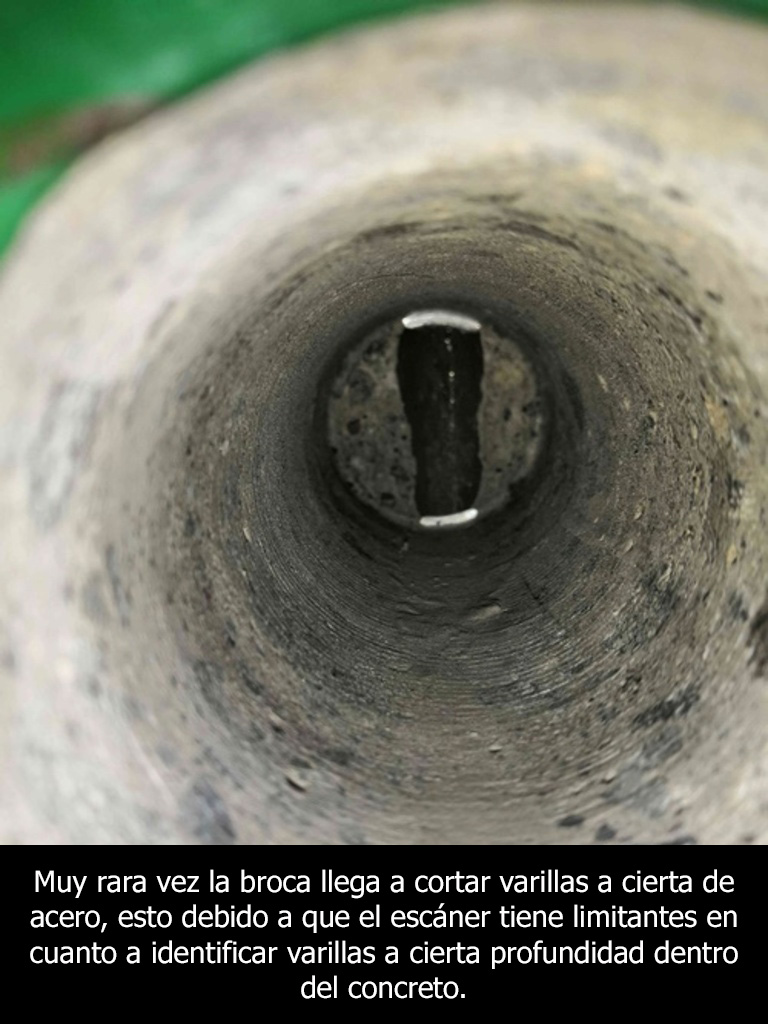

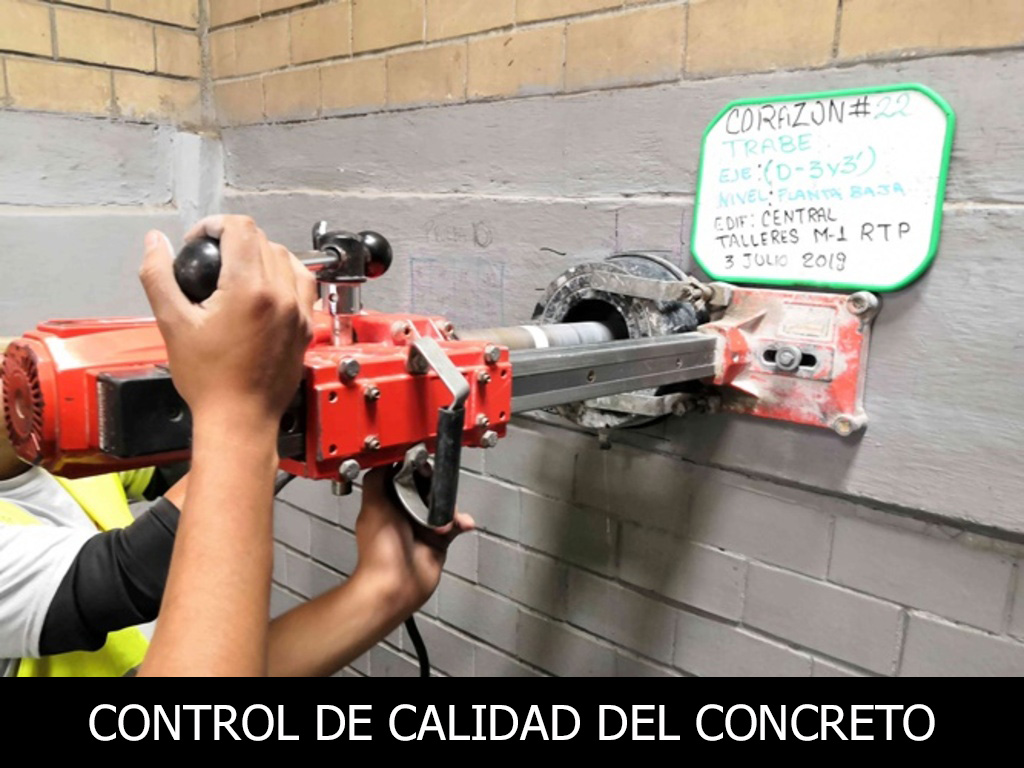

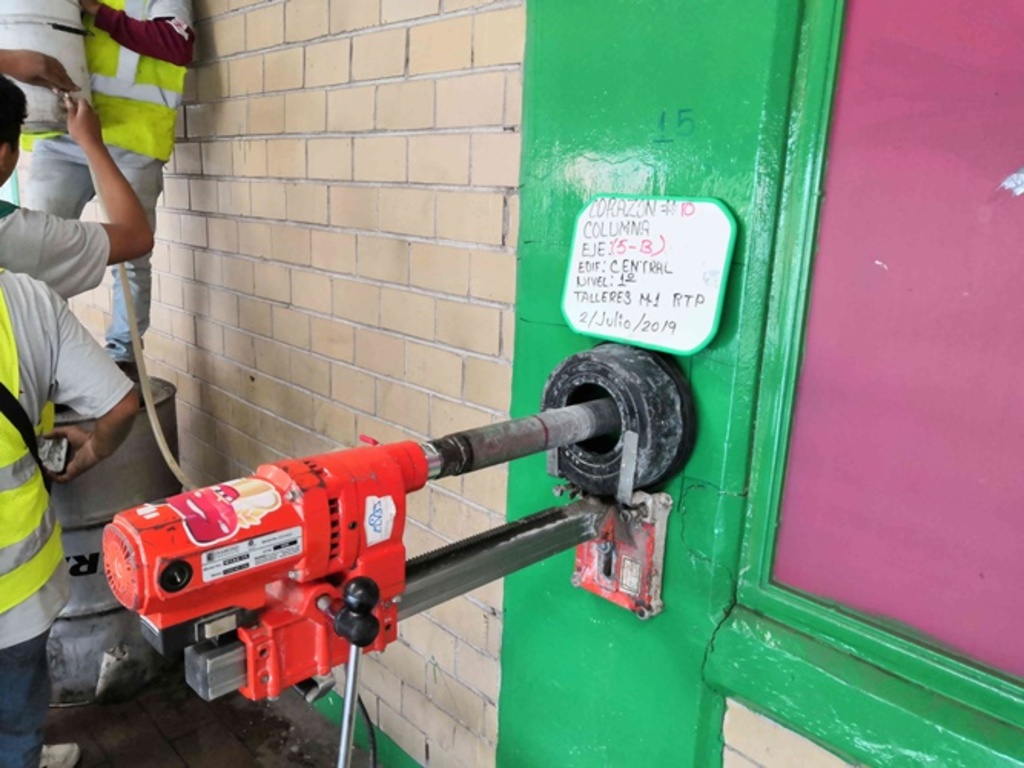

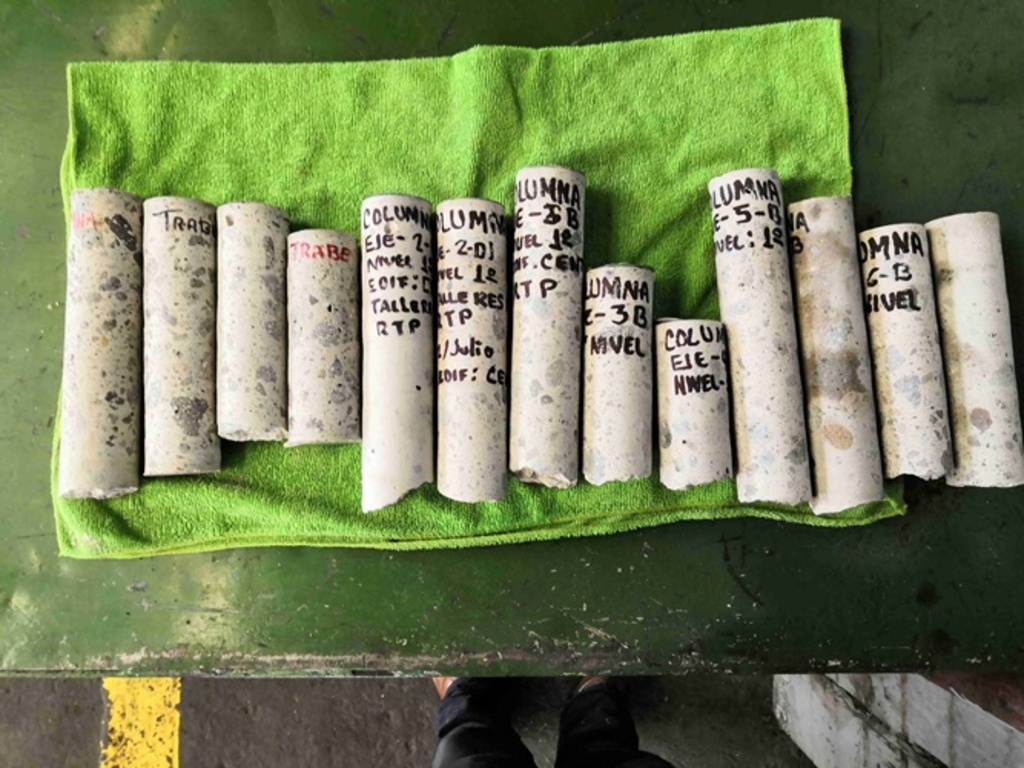

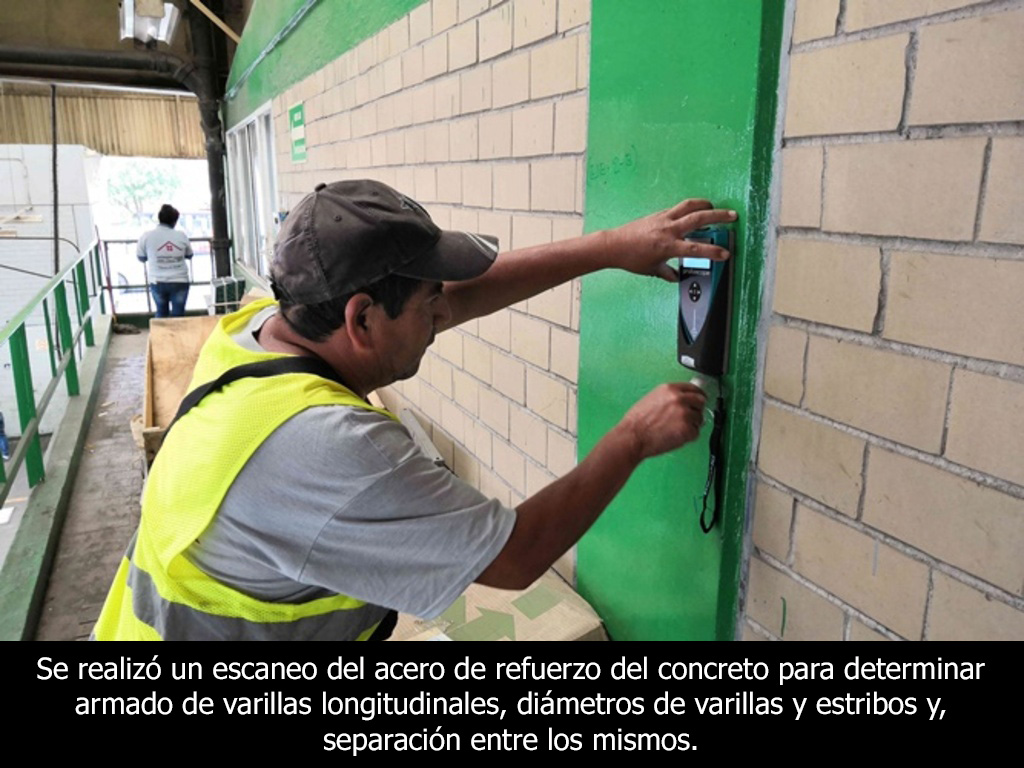

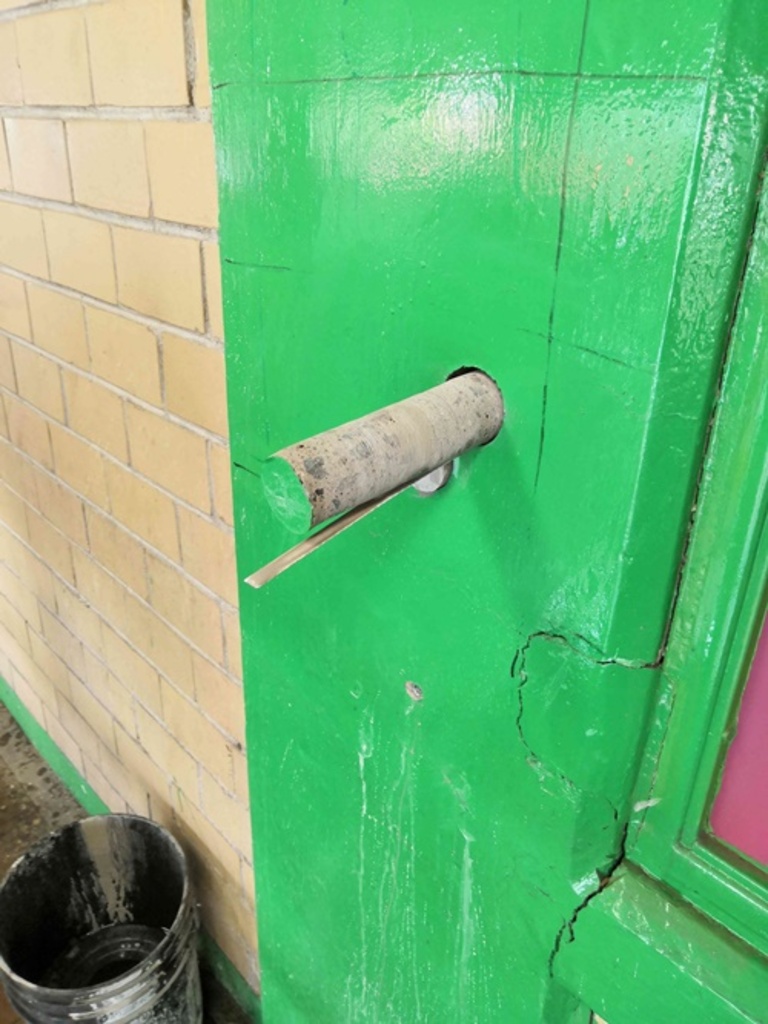

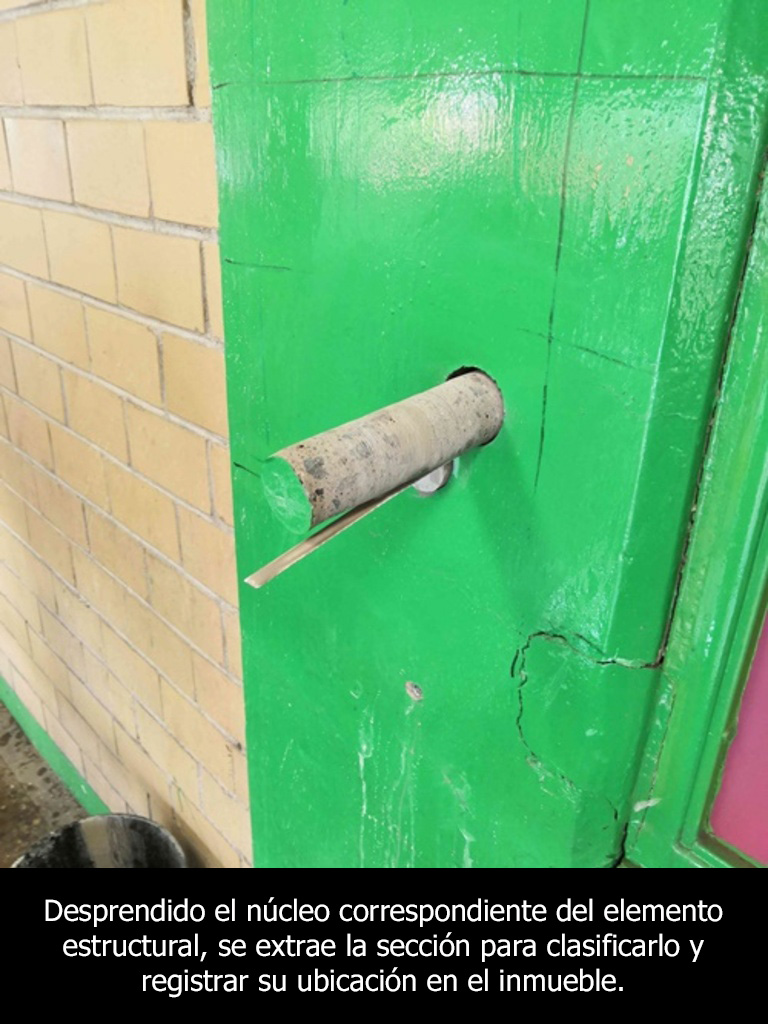

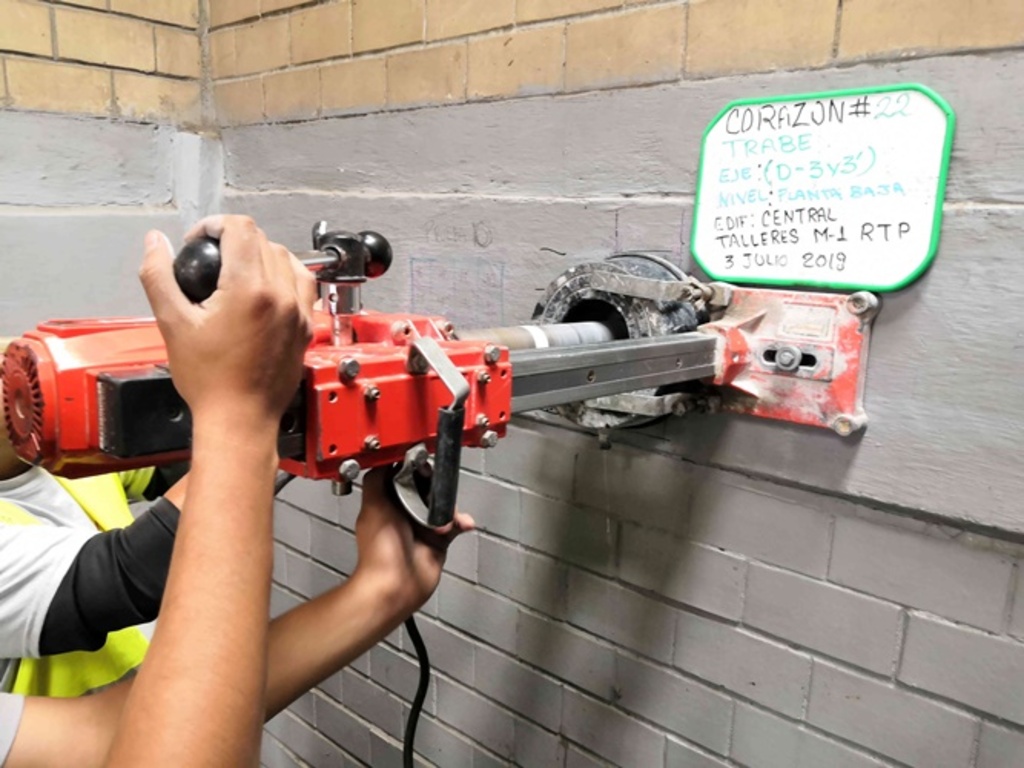

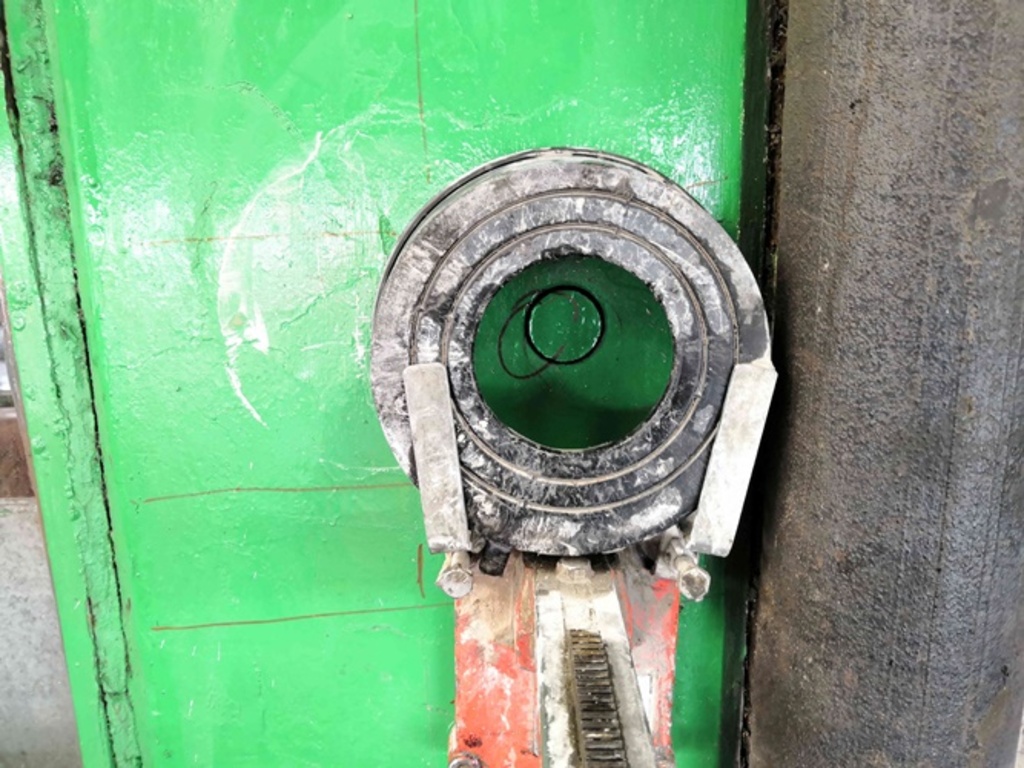

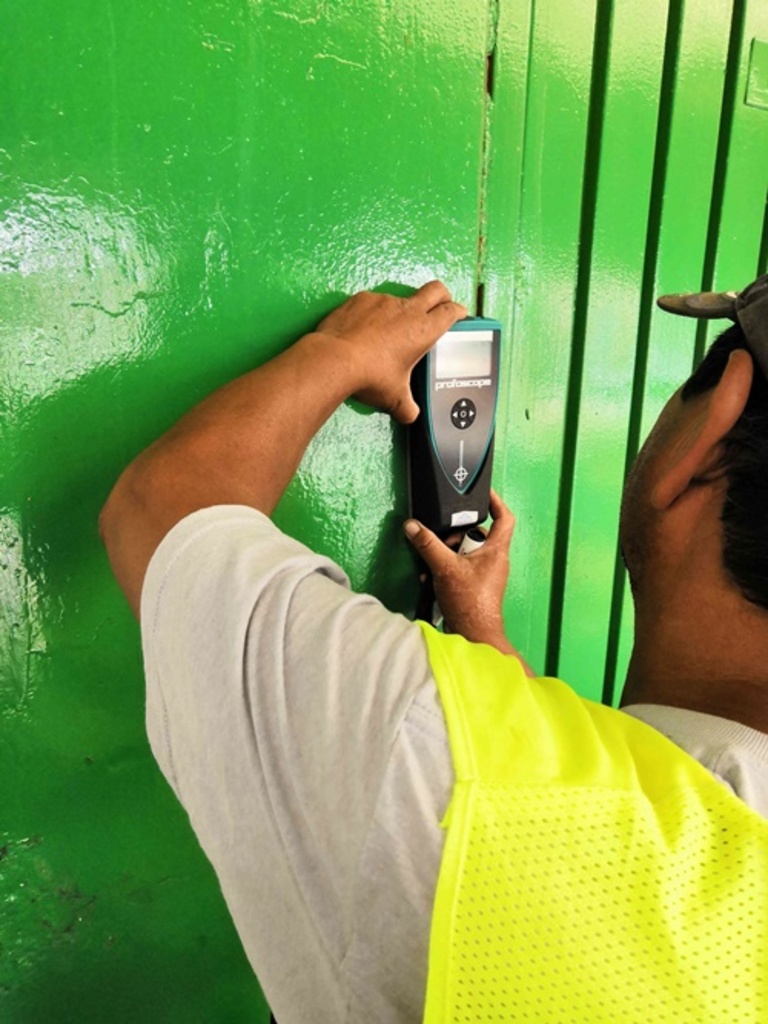

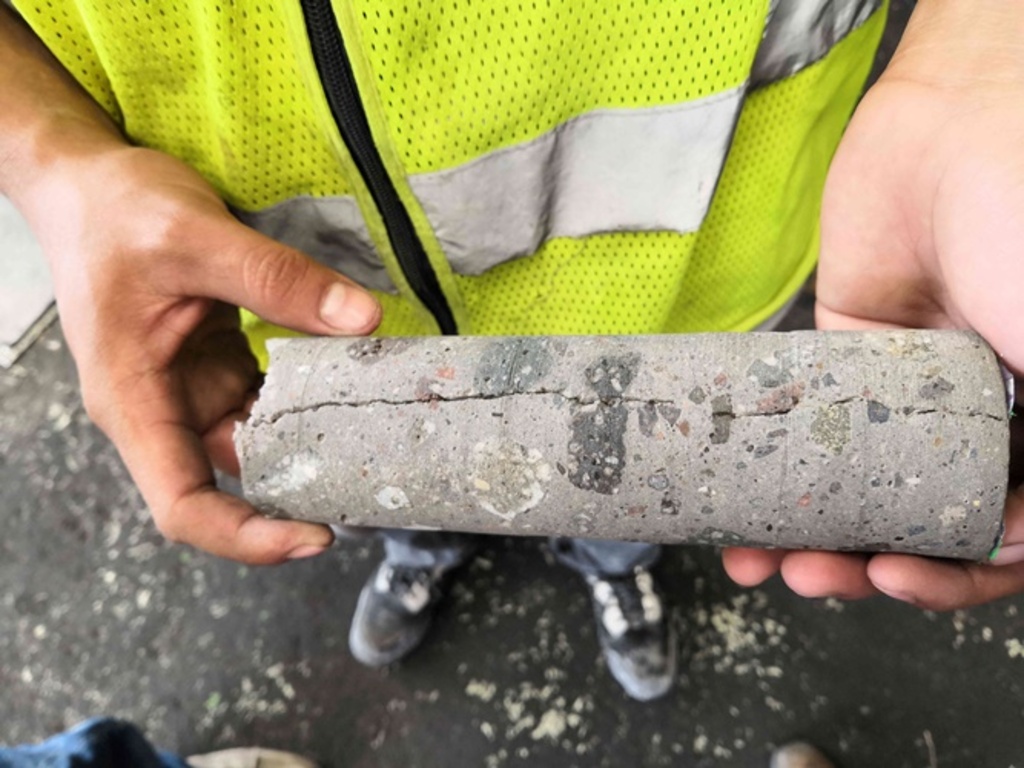

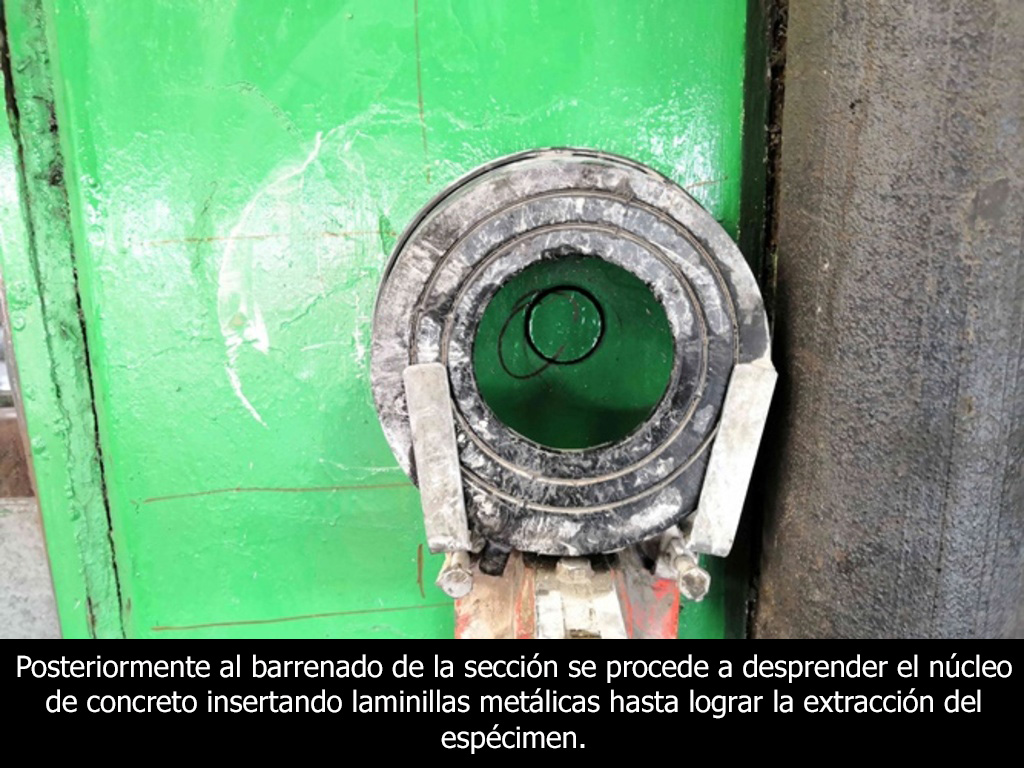

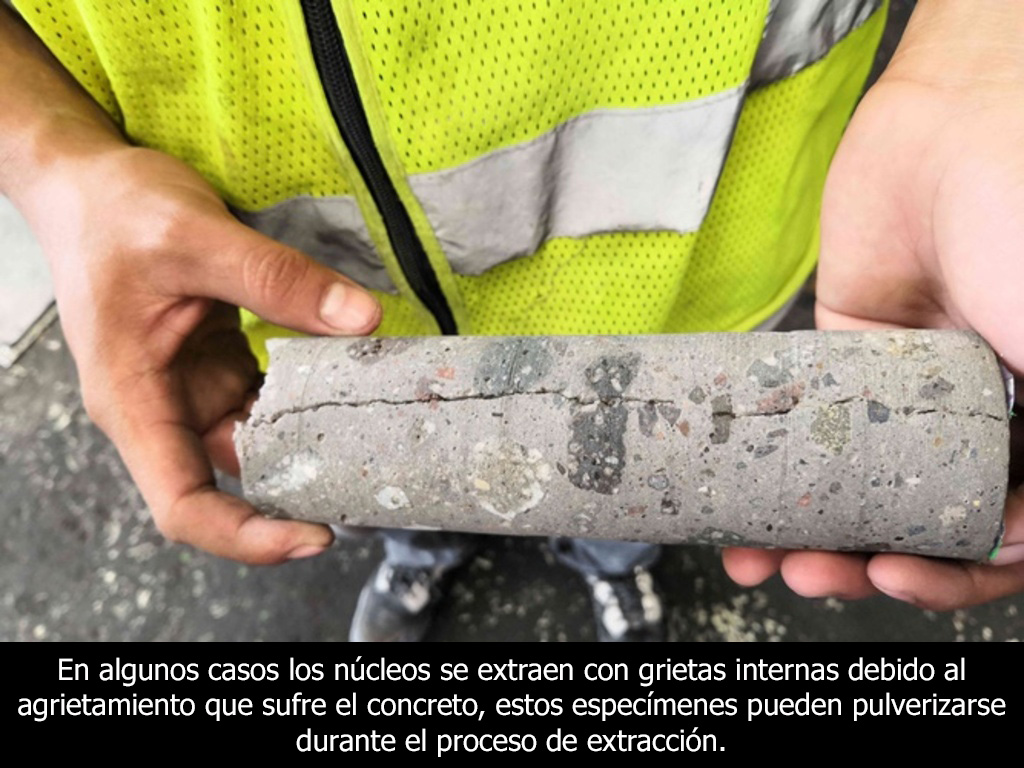

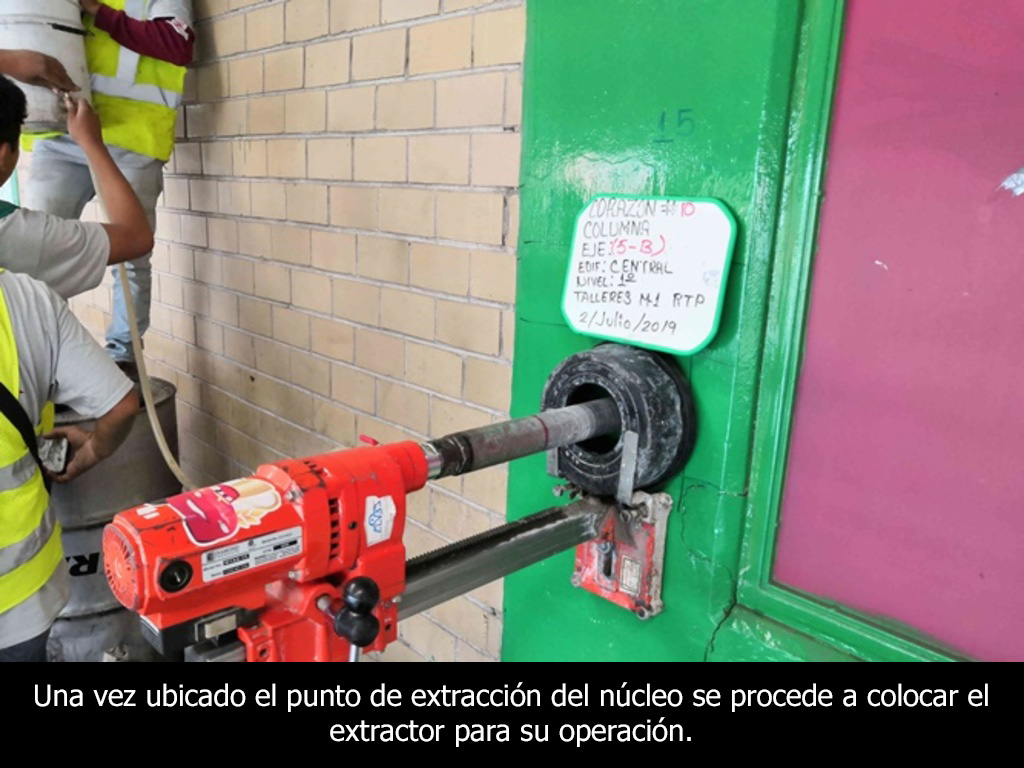

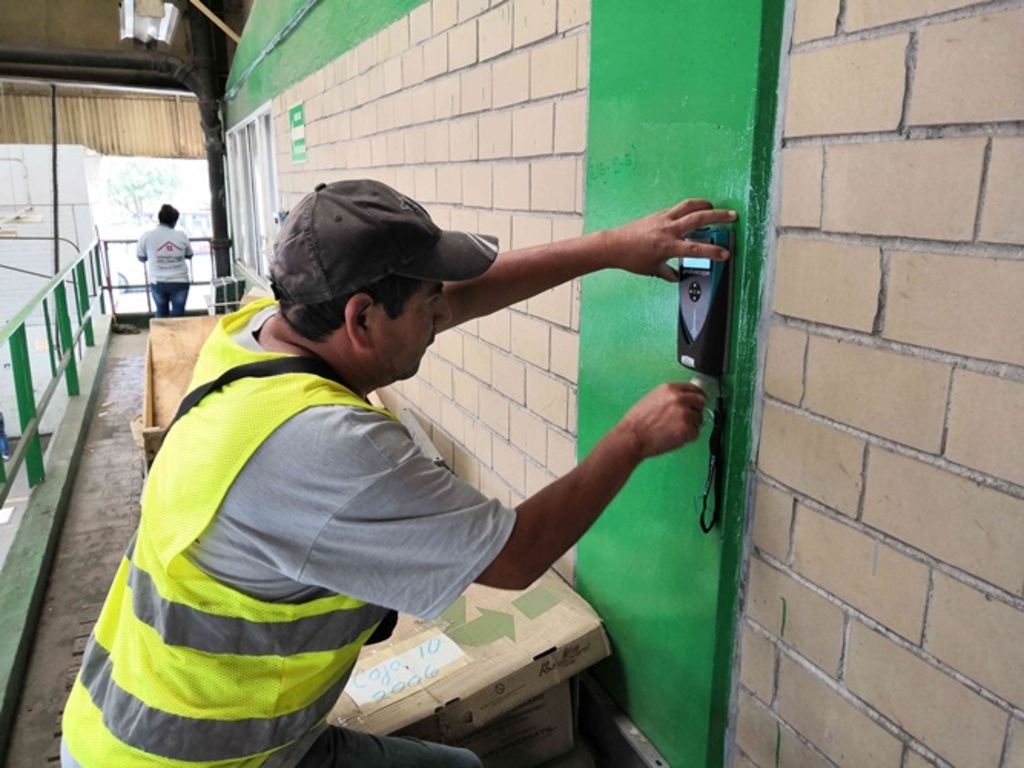

Se realizó la extracción de núcleos de concreto conforme a la norma NMX-C-083-ONNCCE-2014 y la norma NMX-169-ONNCCE. Para establecer la resistencia a compresión de los elementos estructurales de concreto del edificio como, columnas, trabes y losas. También se realizó un escaneo del refuerzo de acero presente en las secciones de concreto para determinar armado de varillas longitudinales de refuerzo, diámetro efectivo, características de estribos y su separación.
