ZIBATÁ TURQUESA 11
| Ubicación: | Fraccionamiento zibata el marque Querétaro |
| Año: | Confidencial |
| Descripción estructural: | Vigueta y bovedilla en 3 niveles, Columnas de concreto, Vigas de concreto con claros de 8 m, Losa de cimentación y contra-trabe, muros de mamposteria y concreto armado. |
| Para: | Confidencial |
| Empresa: | GATT Ingenieros y Arquitectos Asociados S.A. de C.V. |
Diseño estructural con muros de mampostería confinada con elementos estructurales de concreto reforzado, cimentación con zapatas corridas y dados de cimentación, entrepisos aligerados con viguetas.
Fachada principal del edificio Zibatá Turquesa 11.
DISEÑO ESTRUCTURAL PRINCIPAL
Se definen las propiedades mecánicas de los materiales que componen la estructura principal (mampostería y concreto), para elaborar un modelo matemático de elementos finitos, utilizando elementos tipo Frame (barra) para representar columnas y trabes y, Shell (cascarón) para representar muros y losas asignando sus correspondientes materiales.
DISEÑO ESTRUCTURAL VISTA INTERNA
Se inducen acciones permanentes, variables y accidentales, las cuales representan estados de carga de funcionamiento normal del edificio (cargas muertas y vivas) y efectos que pueden representarse en casos extraordinarios. Se simulan escenarios en donde, con una probabilidad no despreciable que ocurra, la interacción de acciones al mismo tiempo y en distintas direcciones.
DISEÑO ESTRUCTURAL VISTA POSTERIOR
Con los datos que emanan del modelo matemático de elementos finitos, se identifican los mayores desplazamiento verticales y horizontales en cada entrepiso, se verifica que cumplan con los niveles de desempeño correspondientes para el diseño de los elementos estructurales.

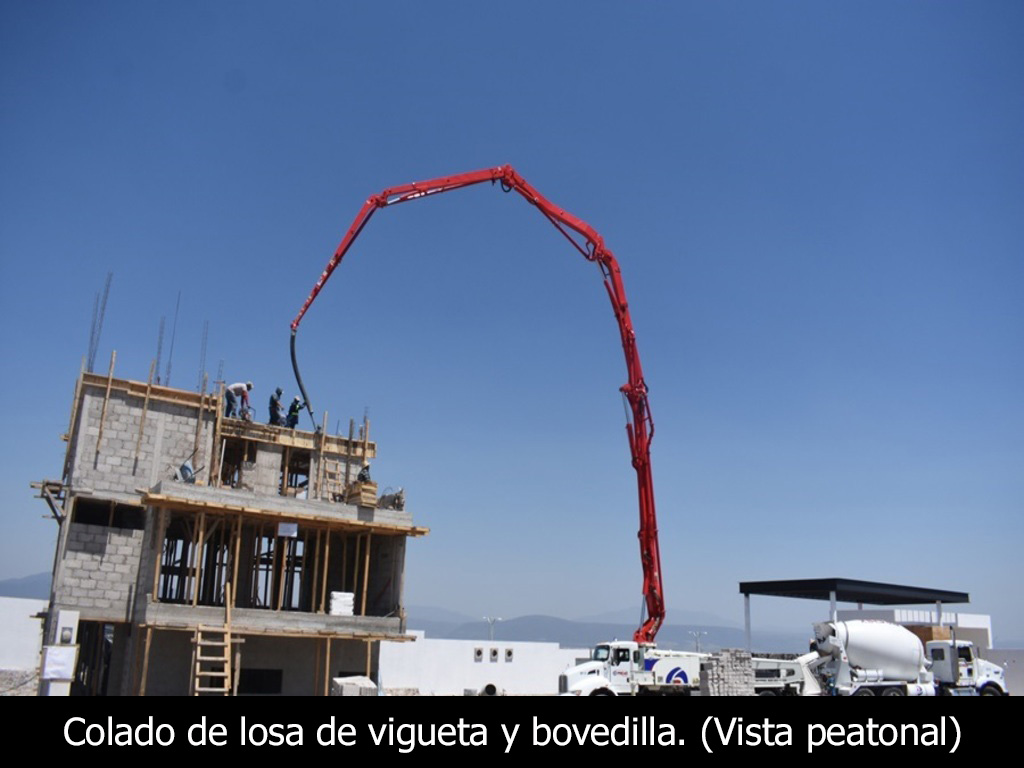

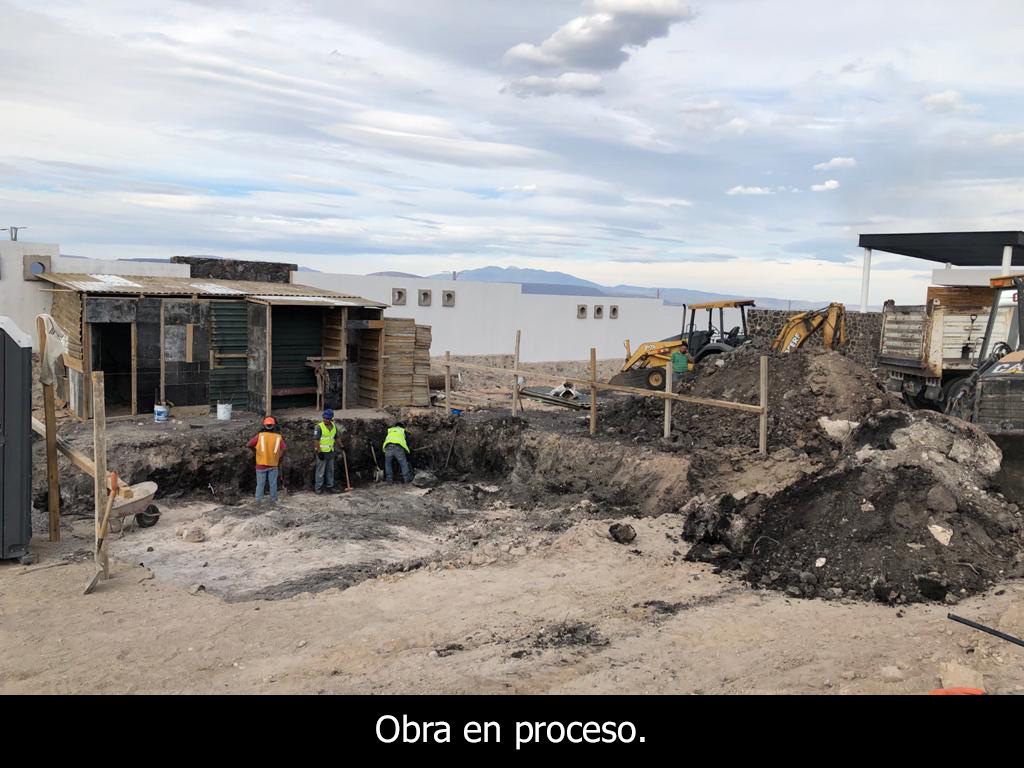

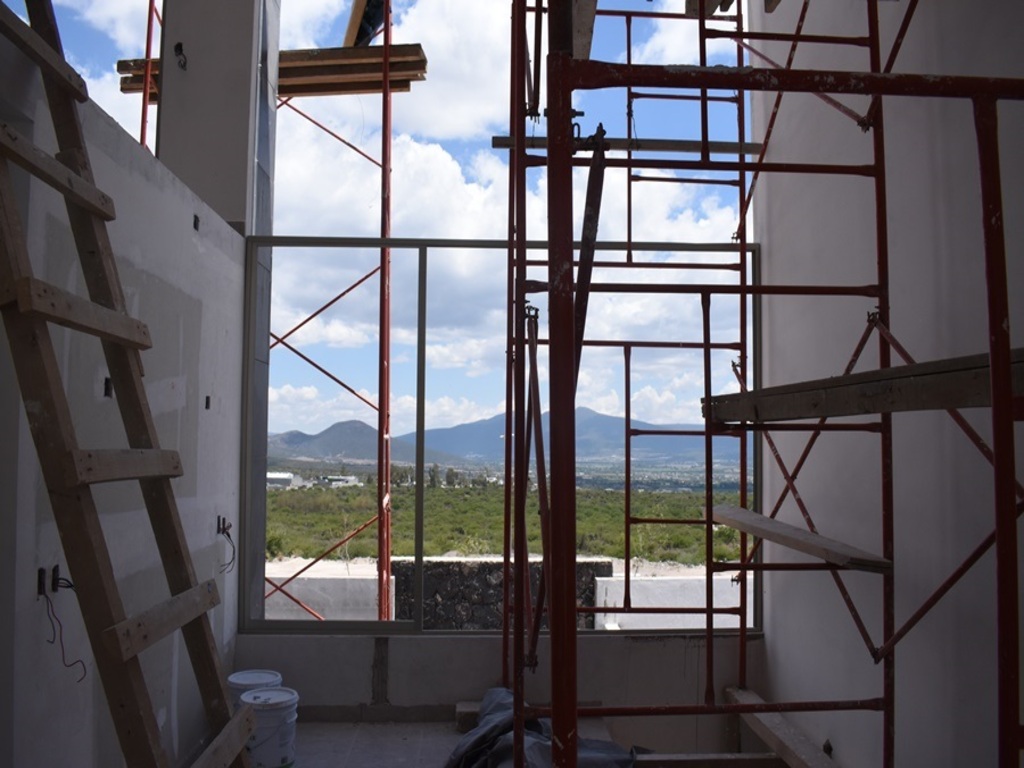

FOTOS DE OBRA

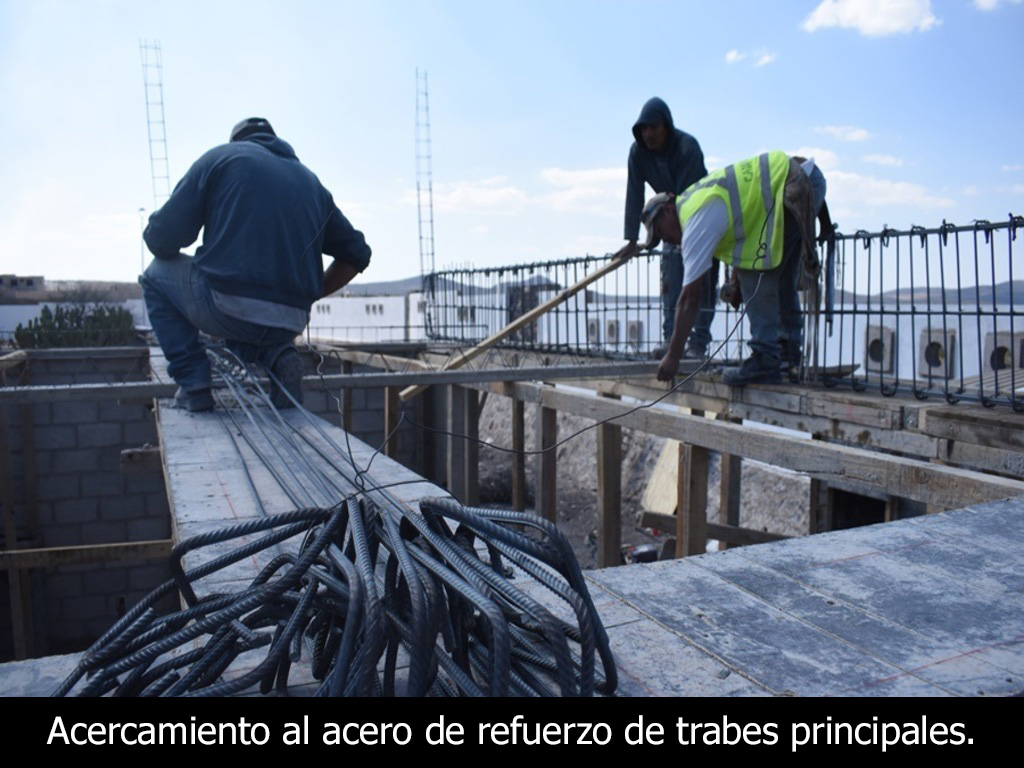

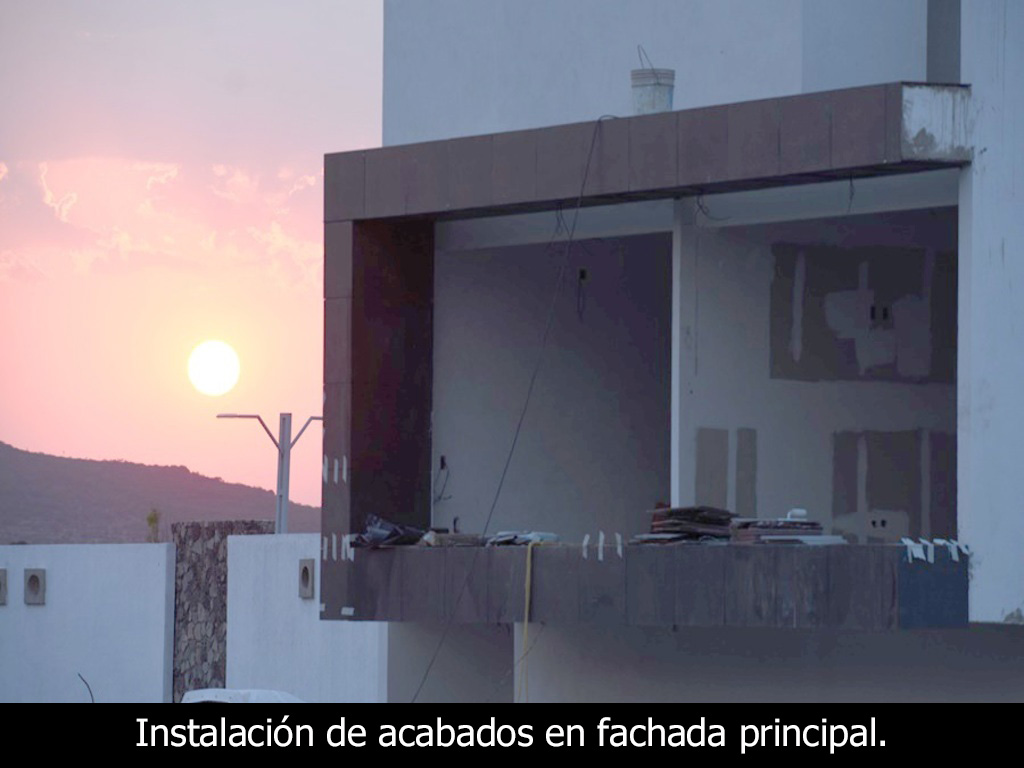

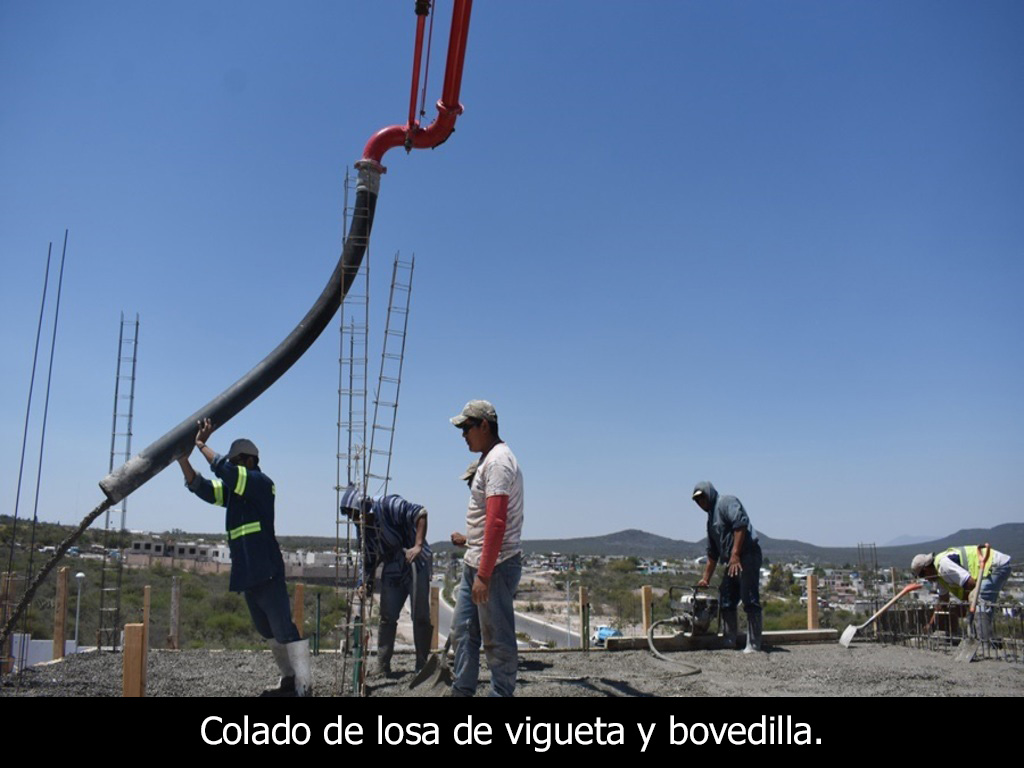

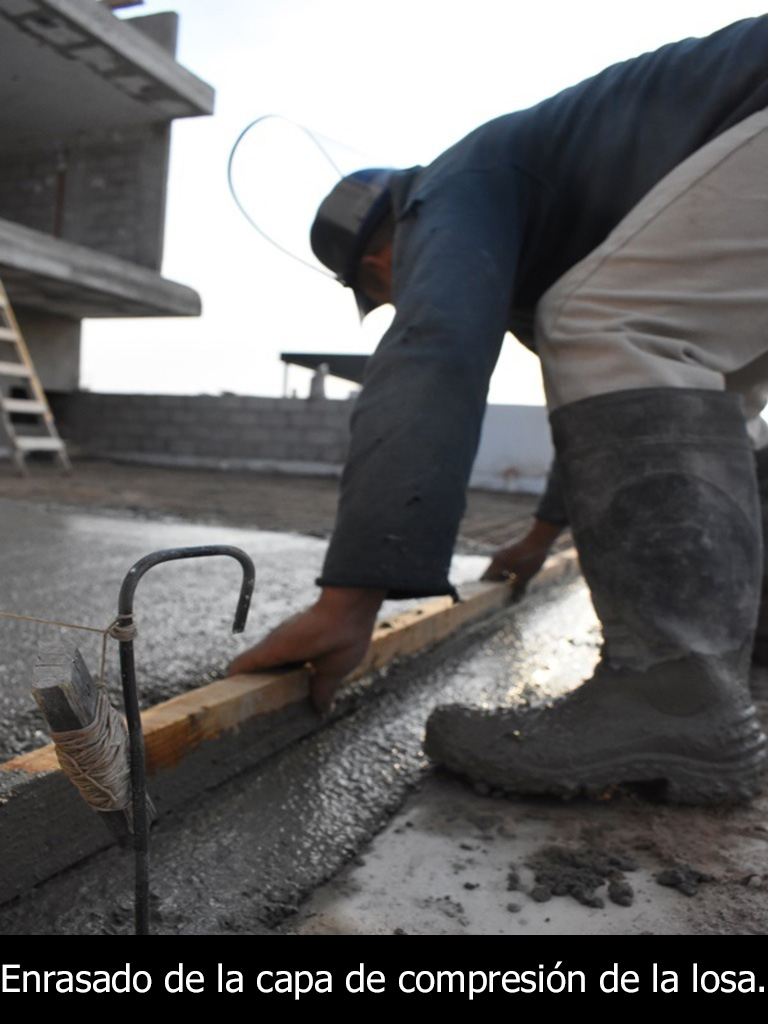

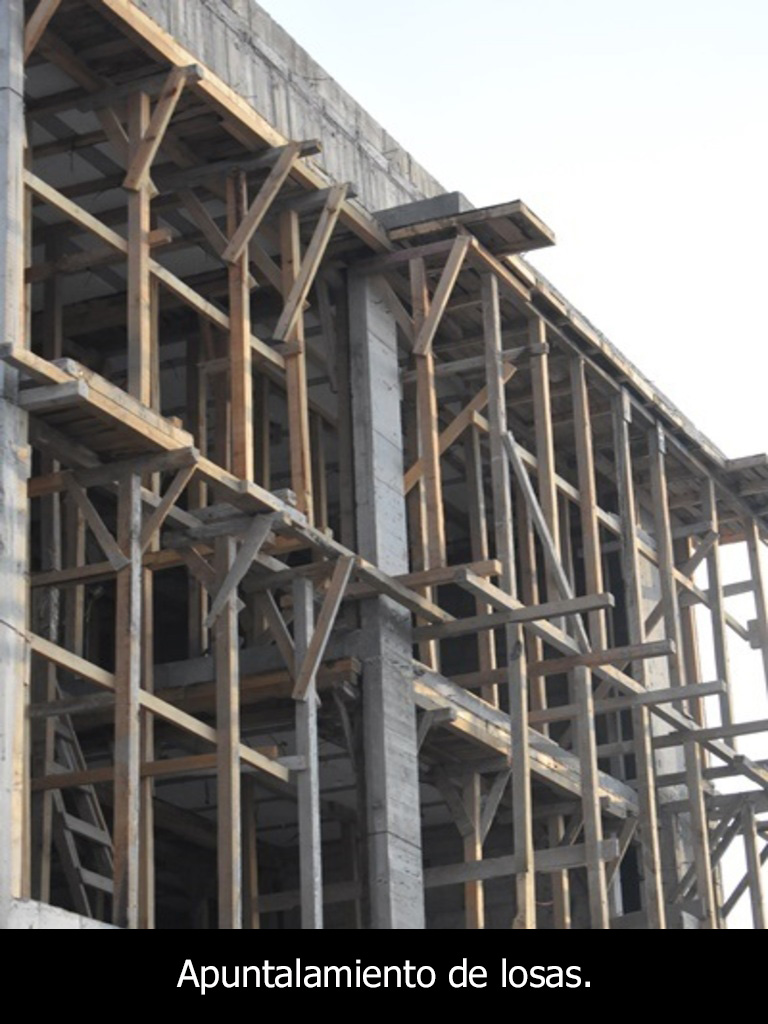

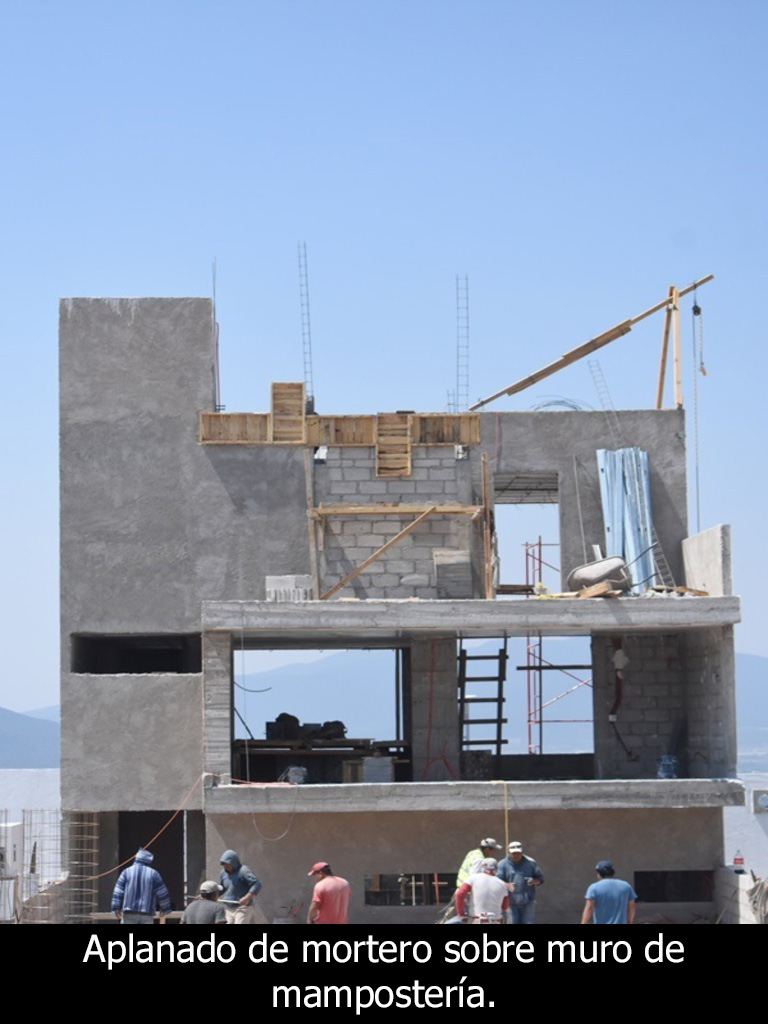

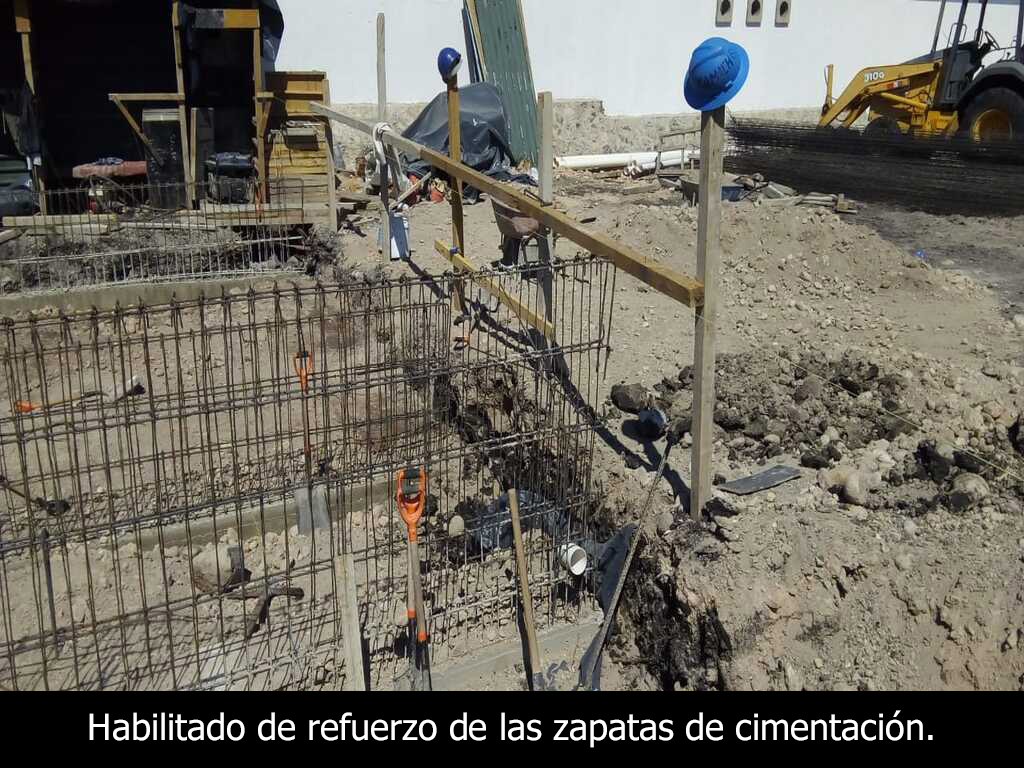

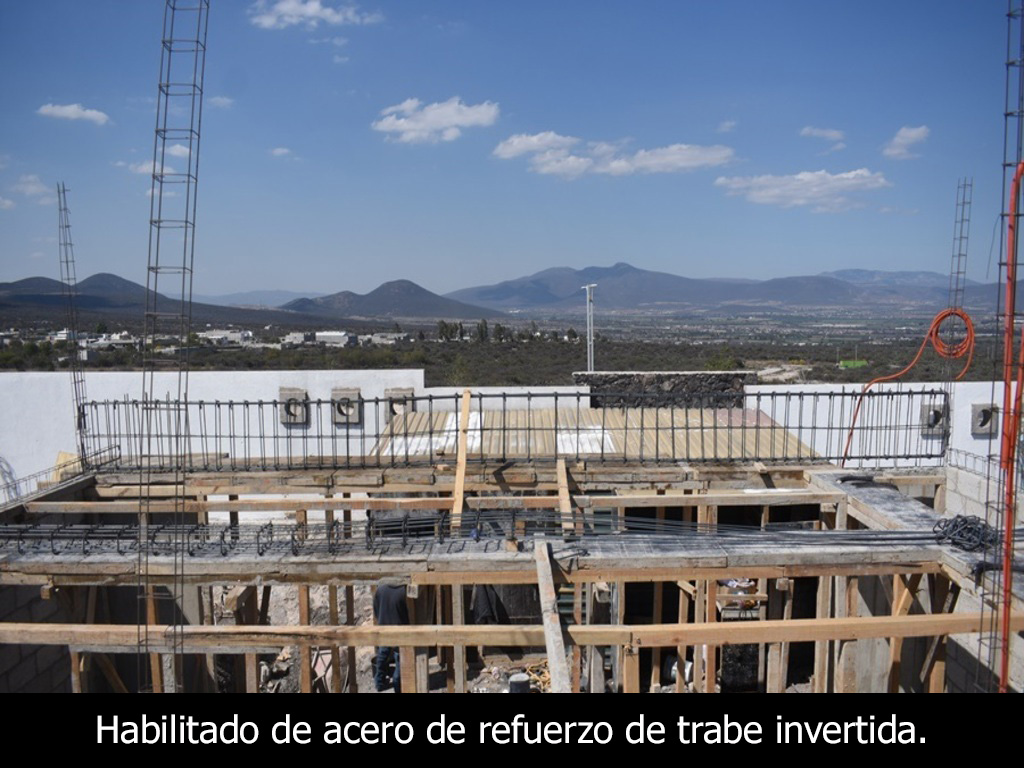

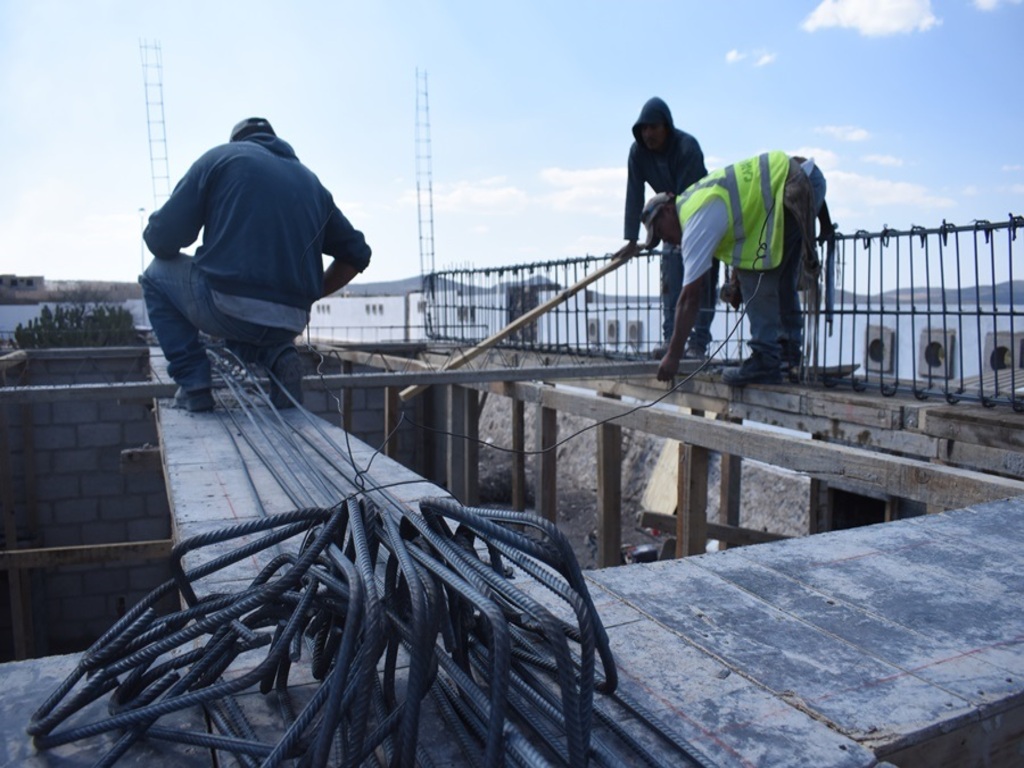

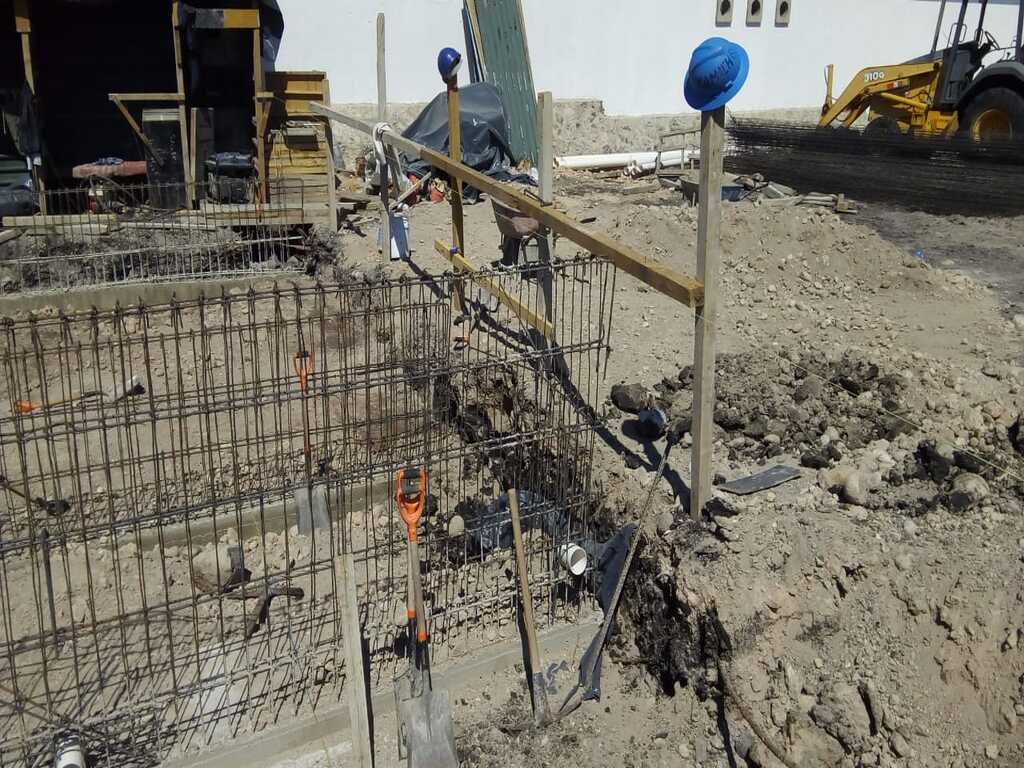

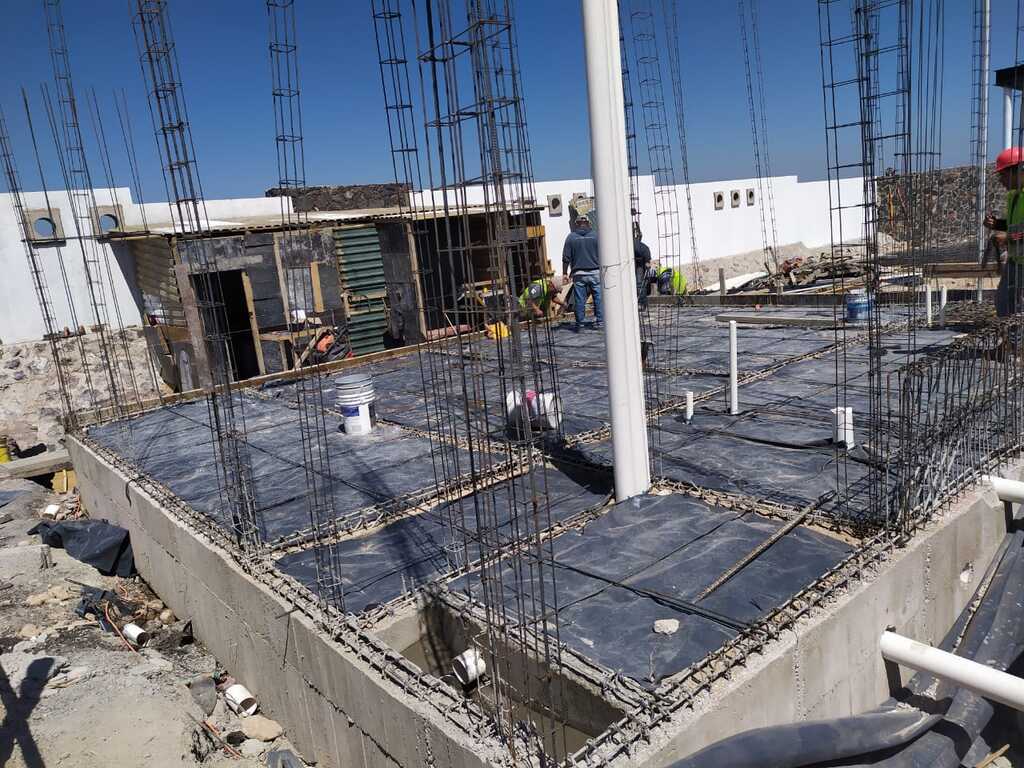

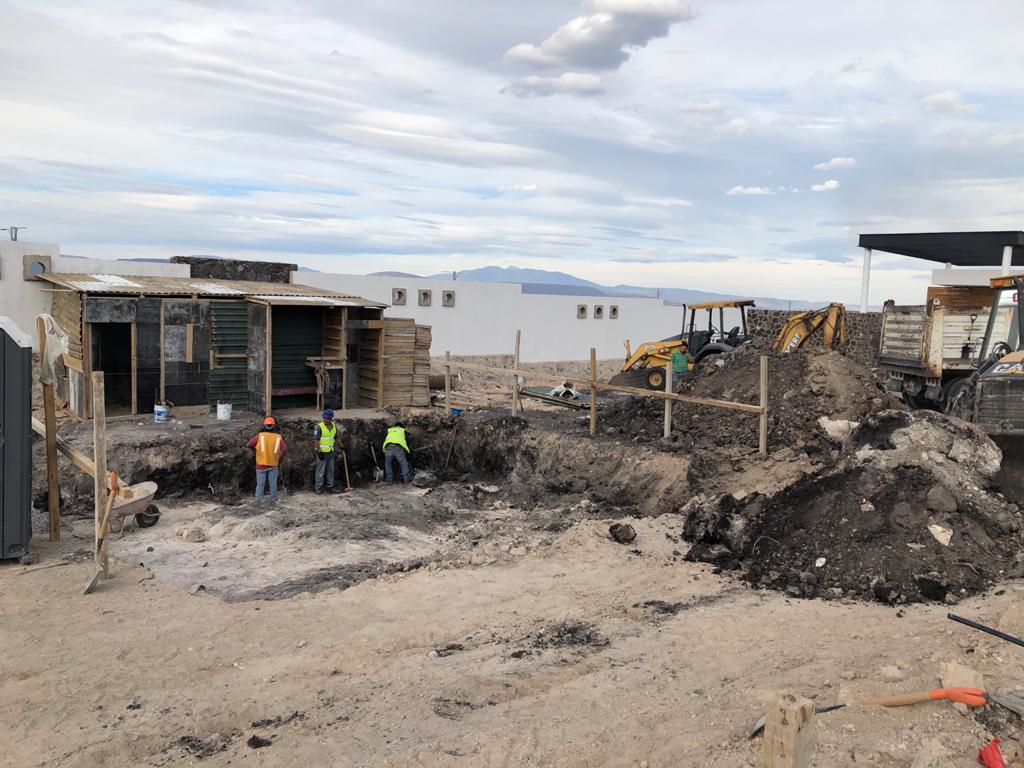

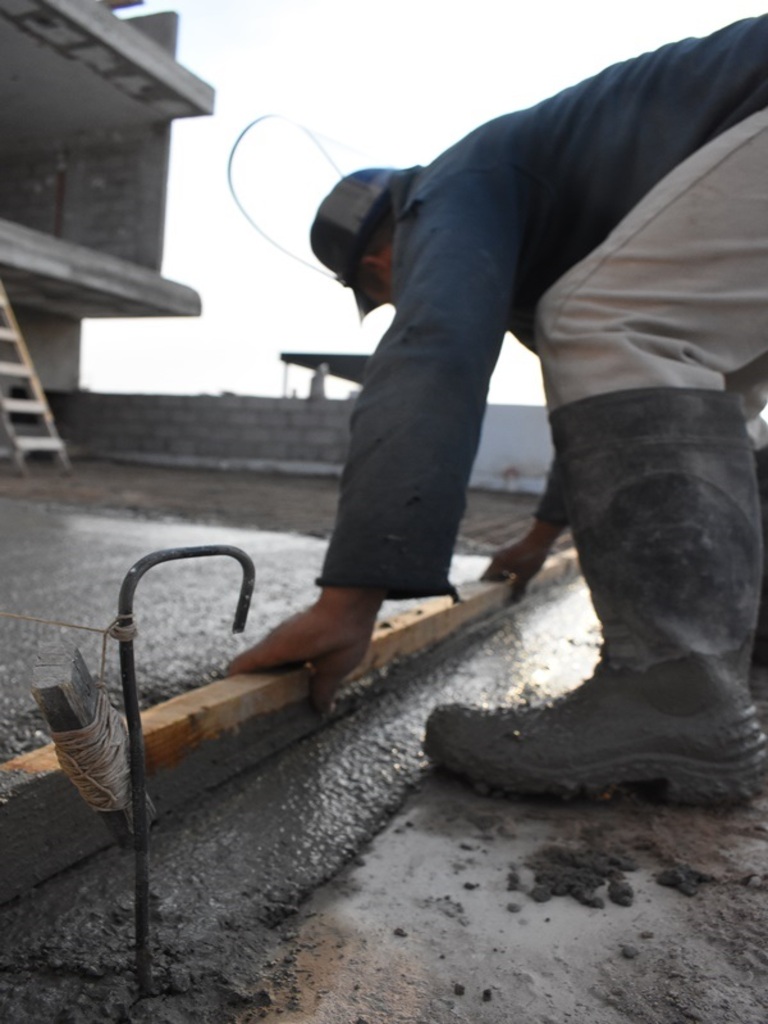

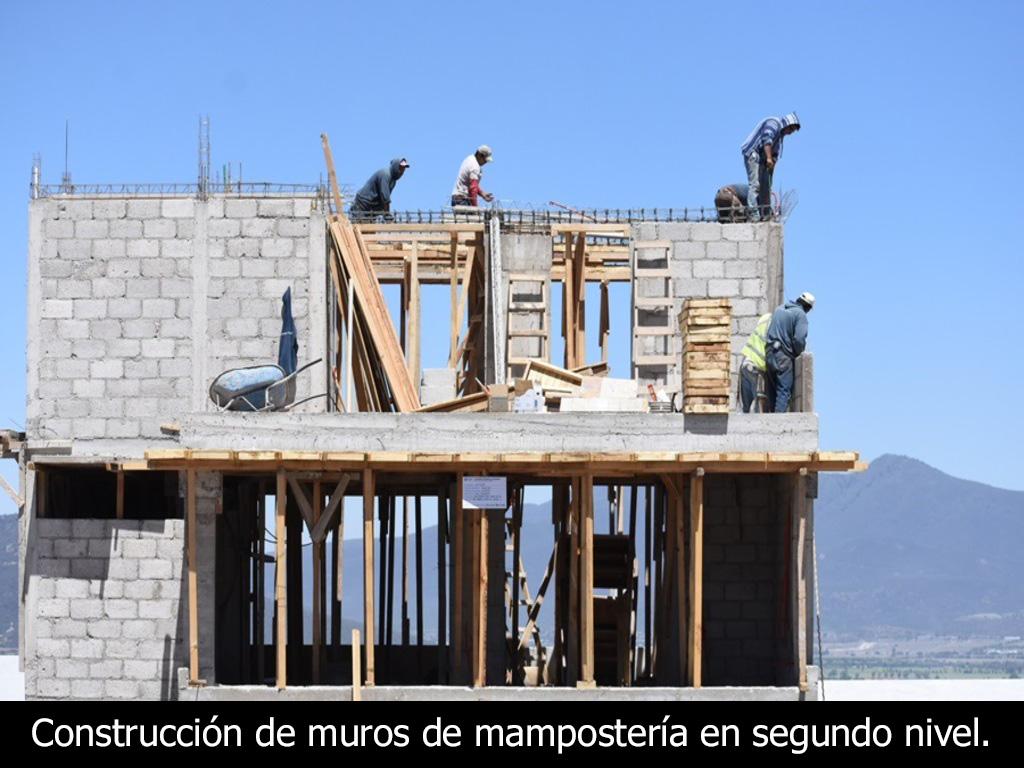

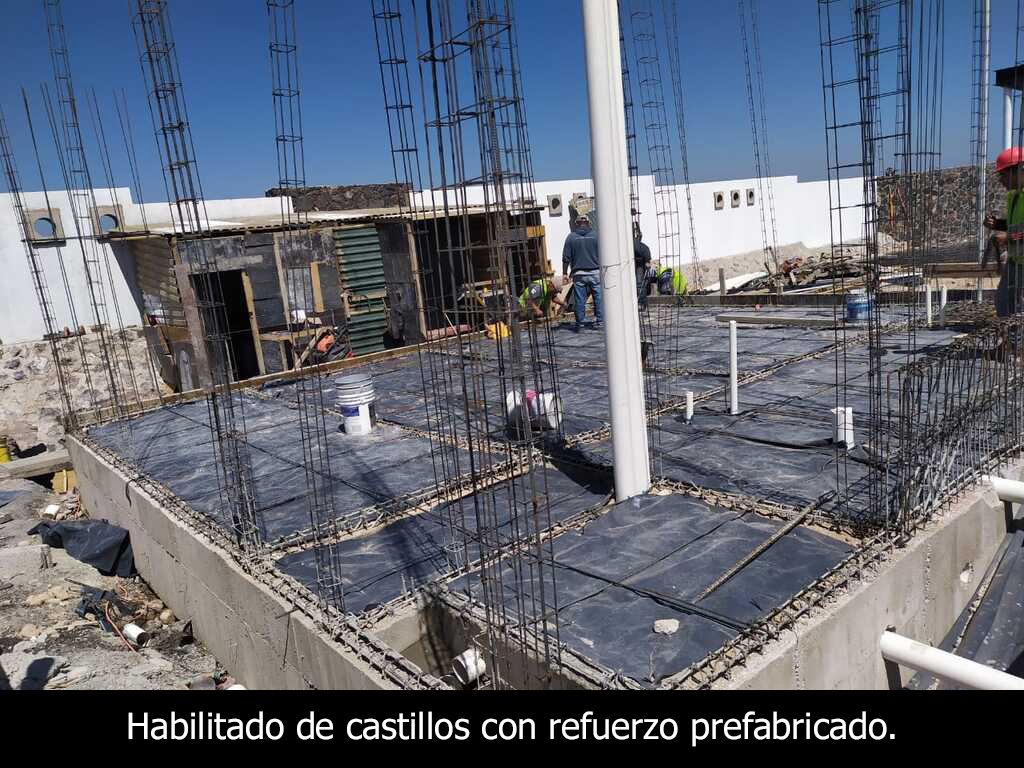

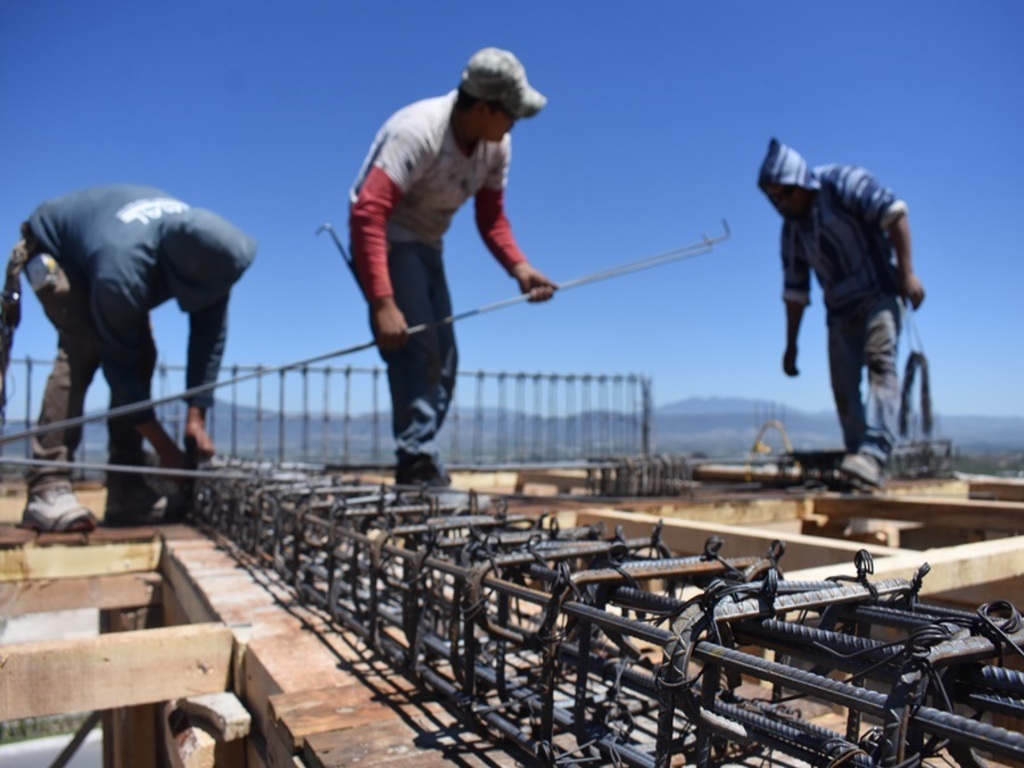

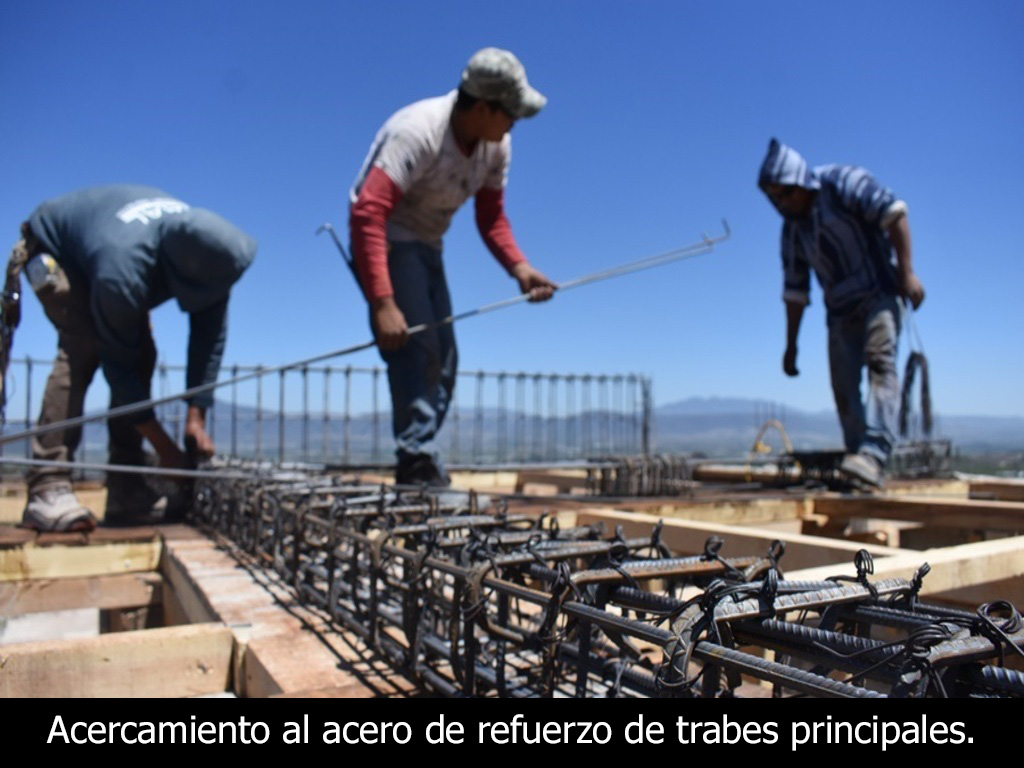

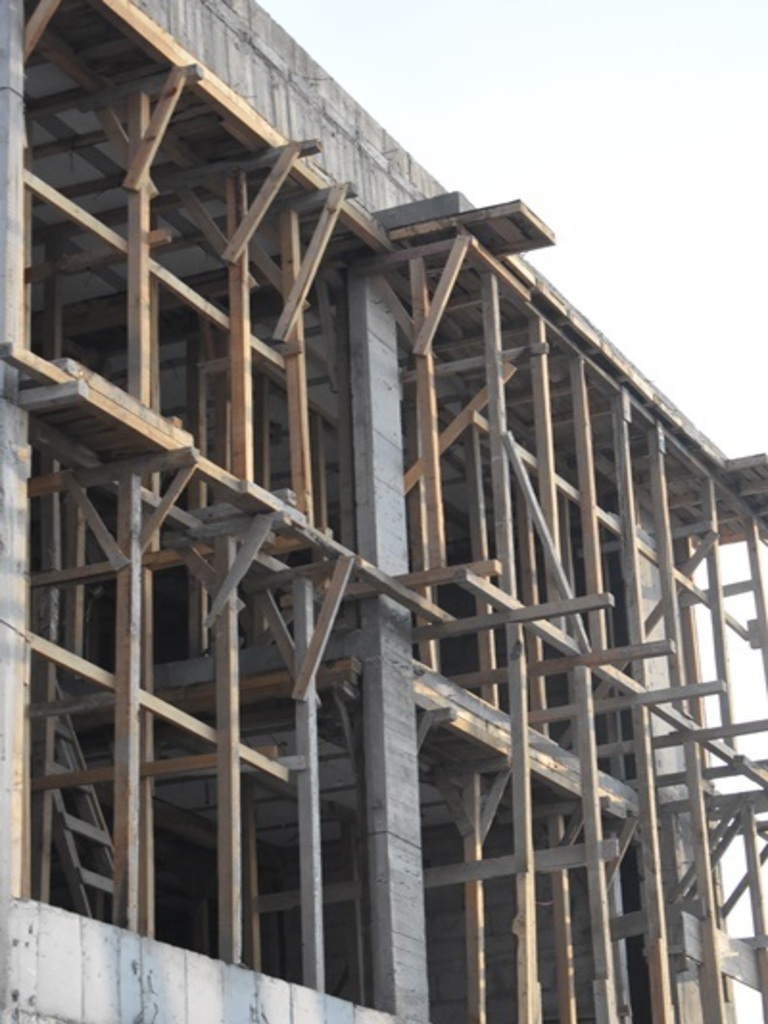

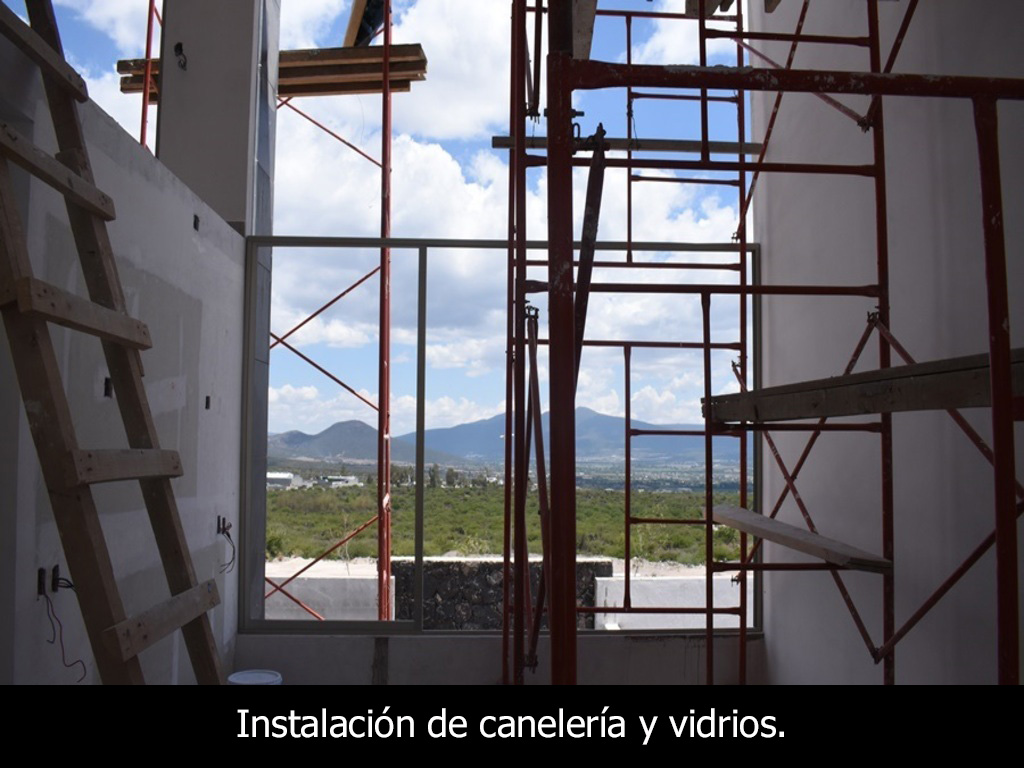

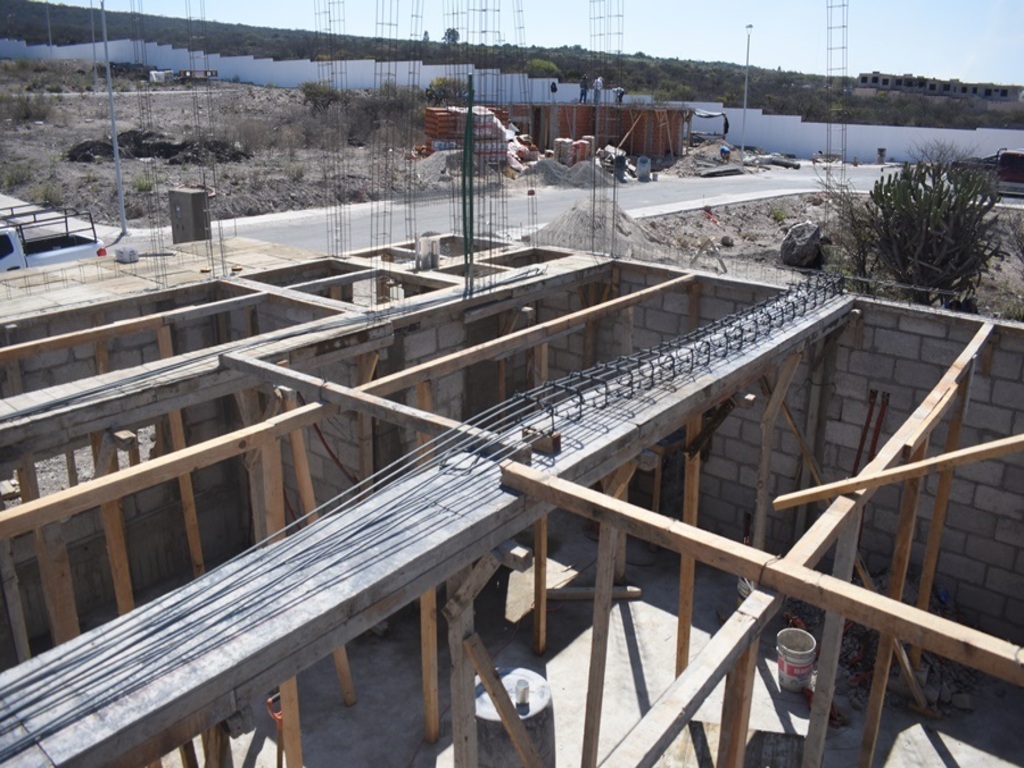

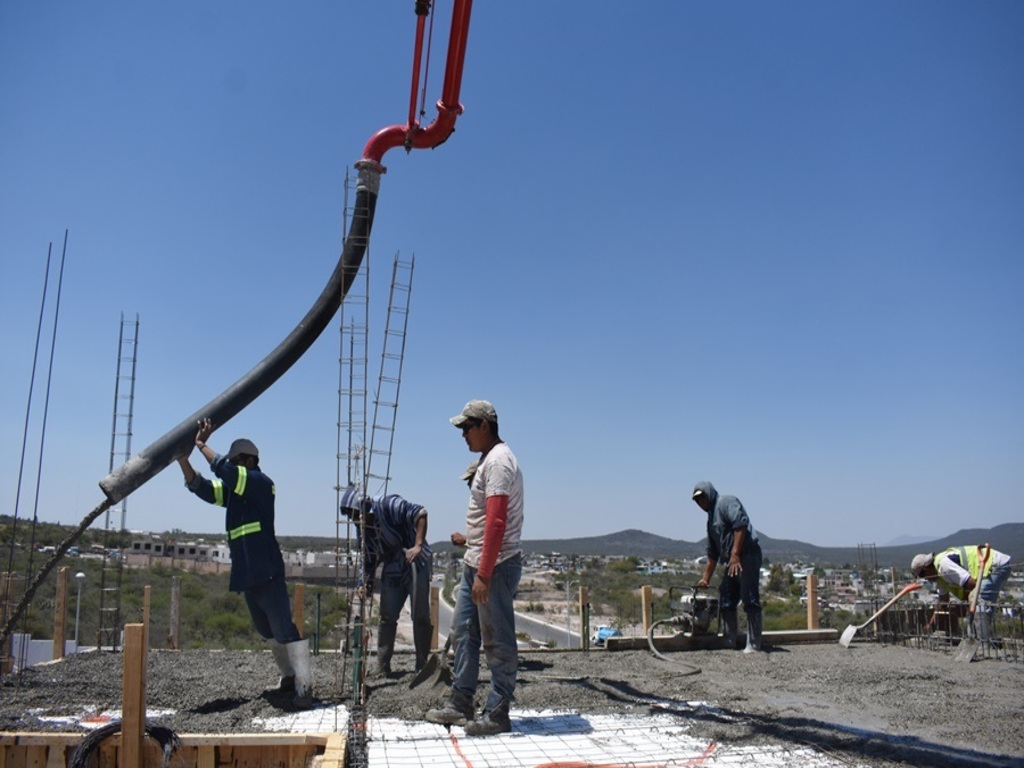

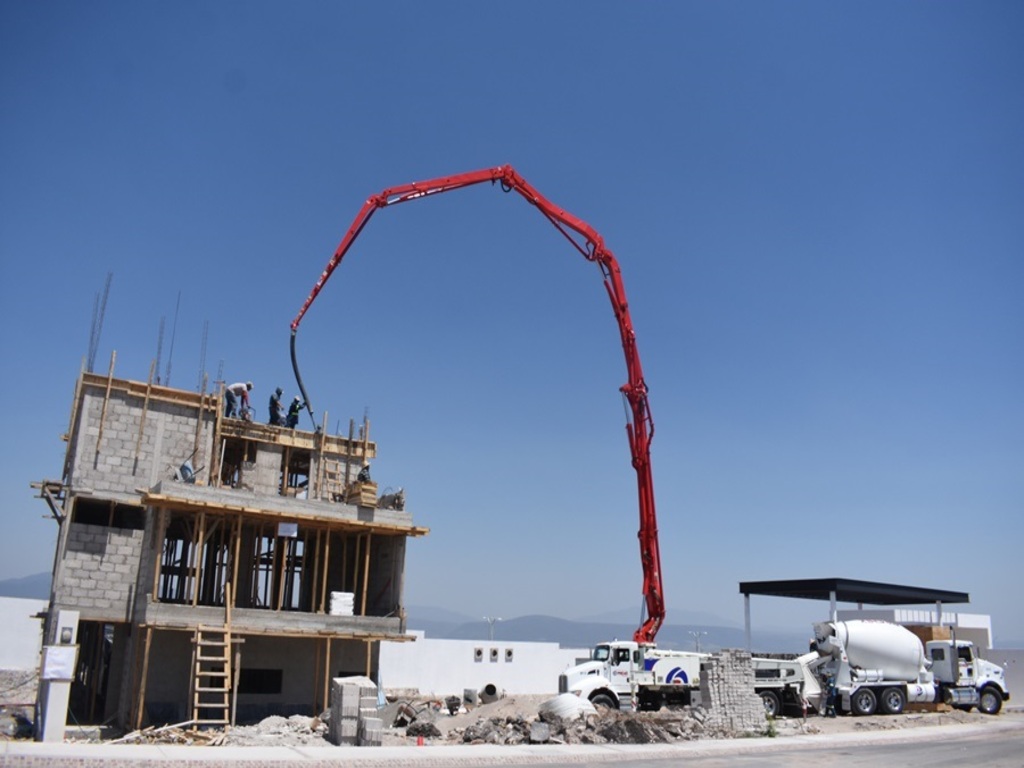

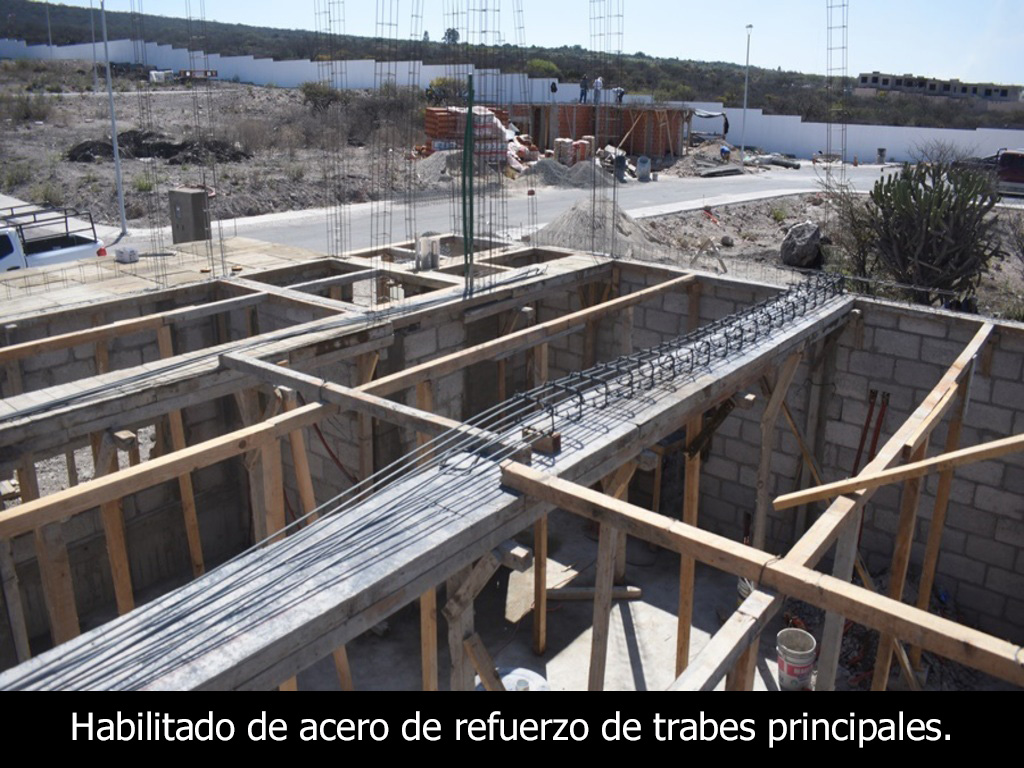

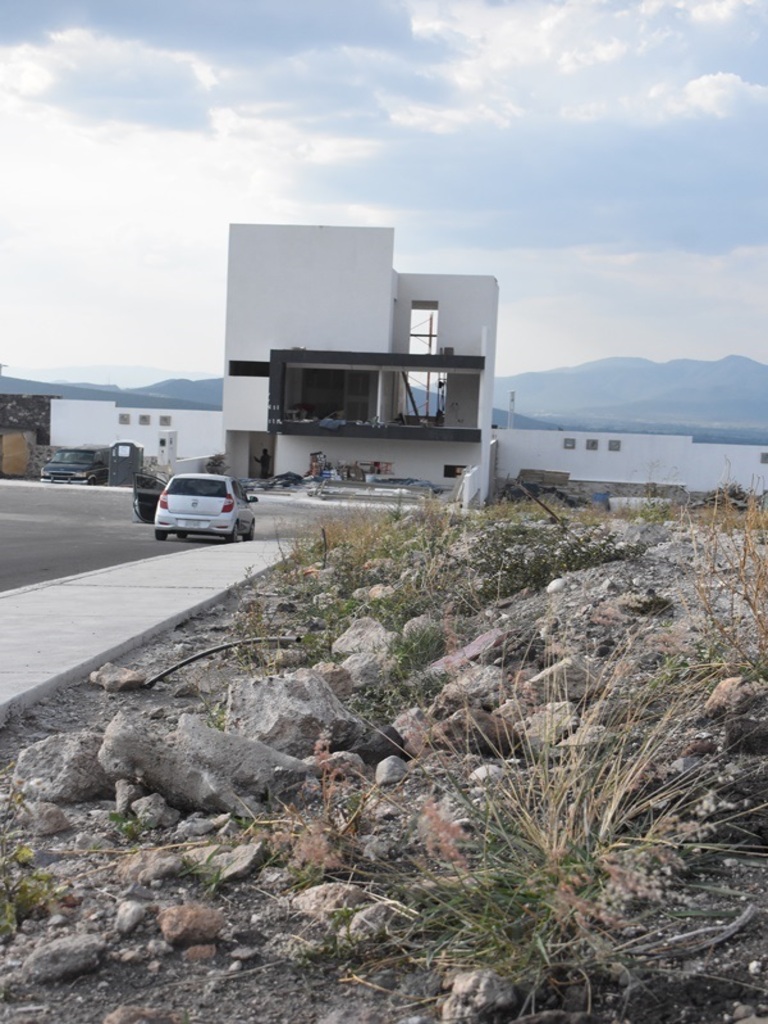

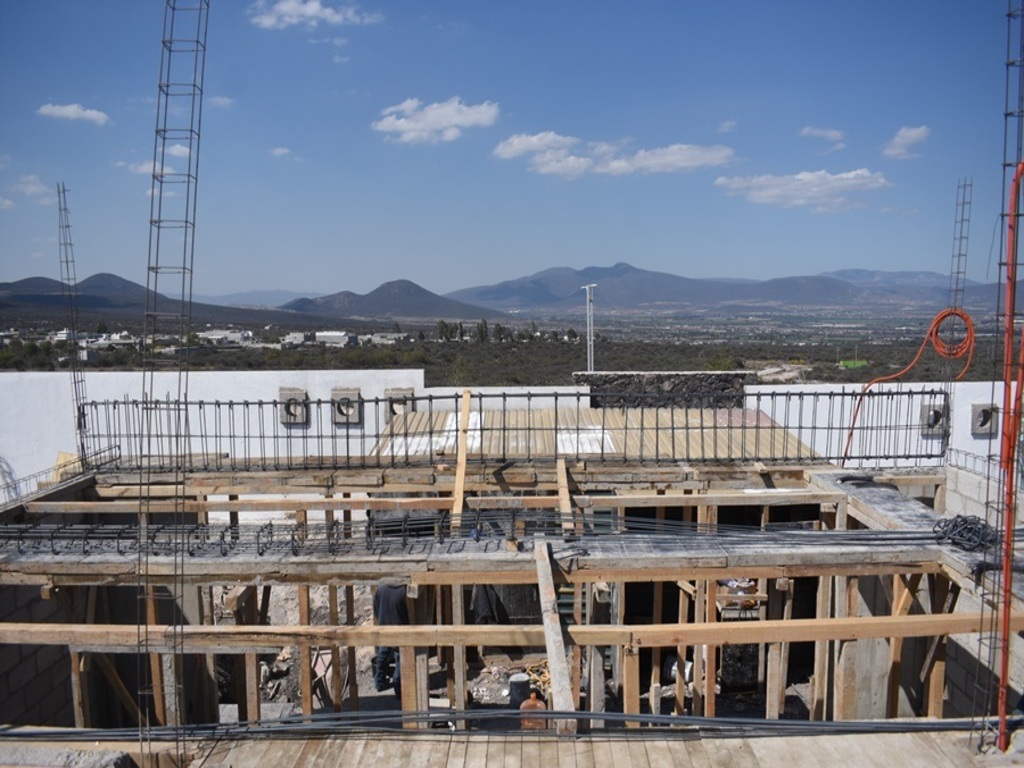

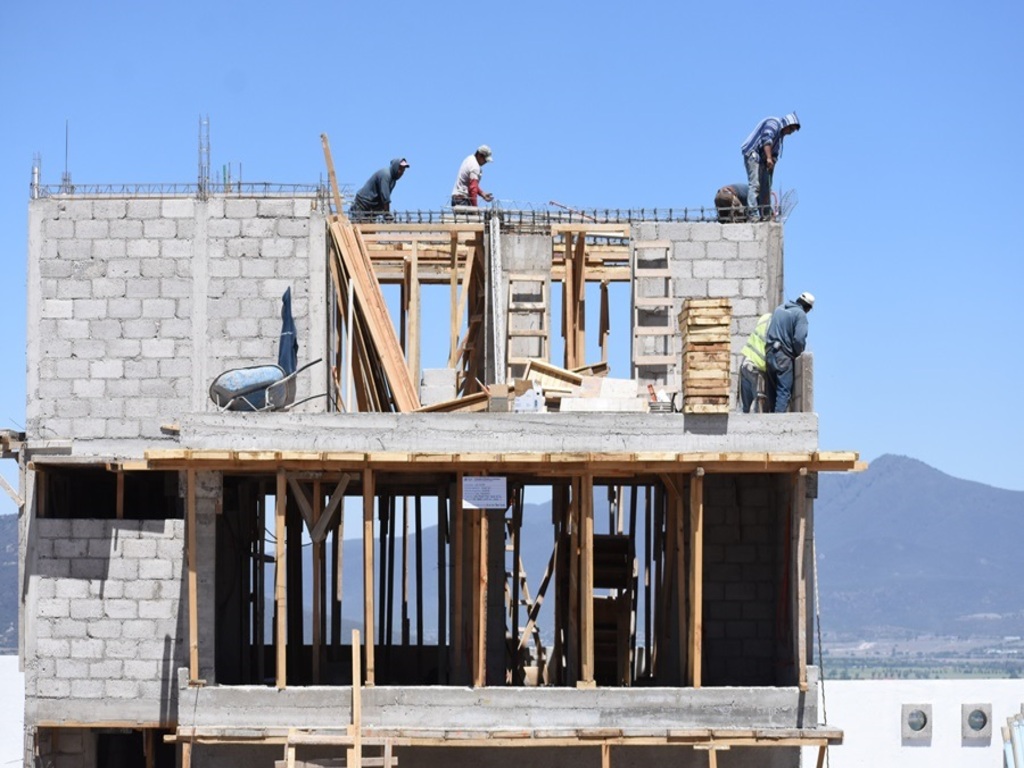

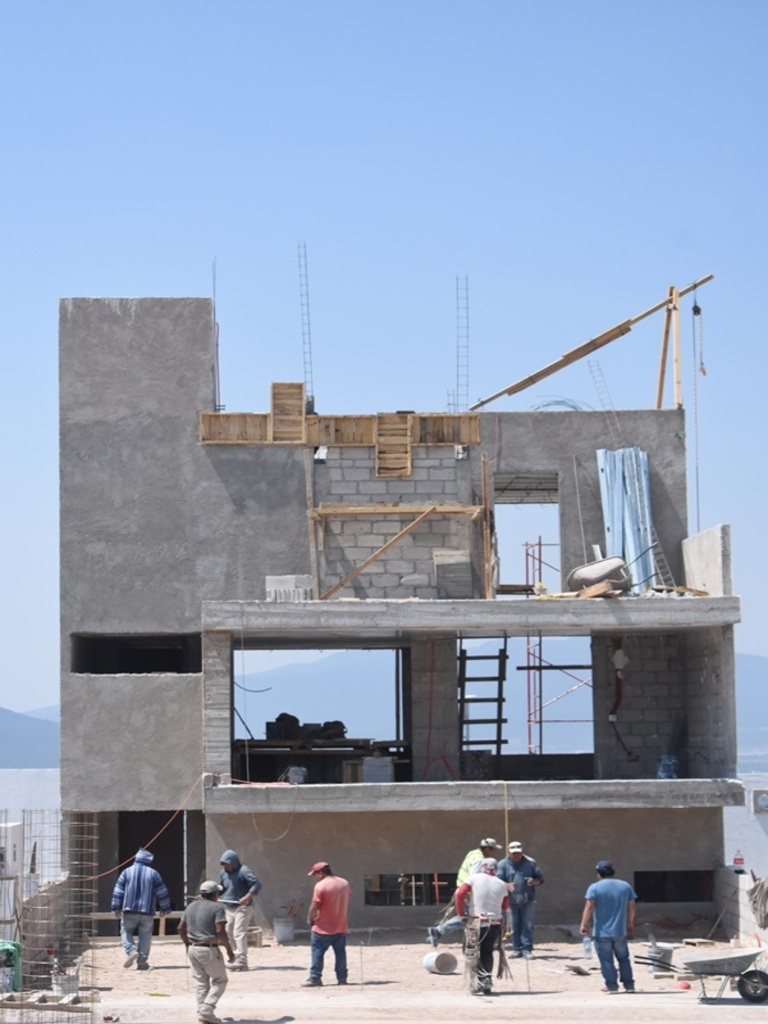

La construcción del proyecto Zibatá se llevó a cabo una planeación de cada proceso constructivo, una logística apropiada para abastecer continua y eficientemente los materiales, asimismo la supervisión de la correcta instalación de los procedimientos constructivos.
Es parte del proceso creativo de una imagen digital que se crea a partir de un modelo o escenario 3D realizado.
FACHADA PRINCIPAL ZIBATÁ TURQUESA
Los elementos estructurales diseñados no afectan la estética de los proyectos arquitectónicos, se considera como parte esencial durante el diseño estructural conservar las dimensiones de los espacios arquitectónicos en planta.
FACHADA POSTERIOR ZIBATÁ TURQUESA
Se procura que la estructura se mezcle armónicamente con la arquitectura del proyecto en áreas de uso común, áreas privadas y fachadas. Las trabes invertidas aumentan el volumen de la fachada y aparentando una altura menor, sin embargo, en el interior la altura de entrepiso es mucho mayor.
HABITACIONES INTERNAS ZIBATÁ TURQUESA
El diseño y distribución de elementos estructurales se adaptan a cualquier proyecto y espacio arquitectónico.
SALA-COMEDOR VISTA INTERIOR
Se considera en el diseño estructural uncluso las escaleras y se proponen soluciones sin alterar el concepto inicial del espacio arquitectónico. Las escaleras están elaboradas con perfiles OR, con placas de acero en alfaradas con huellas flotantes de PTR cubiertas con madera y pasamanos de cristal templado.
VESTÍBULO EN SEGUNDO PISO VISTA INTERIOR
Se considera en el diseño estructural la visión integral del proyecto arquitectónico.
